Biện pháp thi công ống gió chuẩn kỹ thuật cho mọi công trình

Trong các hệ thống thông gió, điều hòa không khí (HVAC) và xử lý khí thải, hệ thống đường ống dẫn khí đóng vai trò như mạng lưới mạch máu, giúp lưu thông và phân phối không khí đến các vị trí cần thiết. Việc lập và thực hiện một biện pháp thi công ống gió chuẩn xác là yếu tố quyết định đến hiệu suất vận hành của toàn bộ hệ thống. Nếu quy trình thi công không đạt chuẩn, quý vị sẽ phải đối mặt với các vấn đề nghiêm trọng như rò rỉ khí làm giảm áp suất, tiêu tốn điện năng vô ích và phát sinh tiếng ồn lớn trong quá trình hoạt động.

Mỗi dự án từ nhà cao tầng, căn hộ cho đến các nhà xưởng sản xuất đều có những yêu cầu khắt khe về tiêu chuẩn lắp đặt. Tùy thuộc vào việc sử dụng ống gió cứng (tôn mạ kẽm) hay ống gió vải, ống nhựa mà kỹ thuật triển khai sẽ có sự thay đổi. Tổng kho quạt điện, với vai trò là đơn vị tư vấn và cung cấp vật tư thông gió chuyên nghiệp, sẽ cung cấp cho quý vị một cái nhìn chuyên sâu và toàn diện về quy trình thi công ống gió, giúp tối ưu hóa lưu lượng gió và đảm bảo sự bền vững cho công trình.

Chuẩn bị vật tư và khảo sát hiện trạng công trình

Trước khi bắt đầu thực hiện bất kỳ công đoạn lắp đặt nào, việc khảo sát hiện trạng và chuẩn bị đầy đủ vật tư, thiết bị bảo hộ là bước đi tiên quyết. Một kế hoạch chuẩn bị chu đáo sẽ giúp đơn vị thi công tránh được những xung đột với các hệ thống kỹ thuật khác như điện, nước hay phòng cháy chữa cháy.

Khảo sát mặt bằng và xác định cao độ thi công

Kỹ thuật viên cần đo đạc lại các kích thước thực tế tại công trường so với bản vẽ thiết kế. Việc xác định cao độ (elevation) là cực kỳ quan trọng, đặc biệt trong các tòa nhà có hệ thống trần phức tạp. Quý vị cần kiểm tra các điểm giao cắt với dầm bê tông, ống nước cứu hỏa để điều chỉnh đường đi của ống gió sao cho mượt mà nhất. Chúng tôi luôn khuyến nghị việc tính toán kỹ công thức tính công suất quạt hút trước khi chốt kích thước ống để đảm bảo không bị quá tải áp suất khi thực tế thi công có nhiều khúc cua phát sinh.

Chuẩn bị chủng loại ống gió và phụ kiện

Dựa trên yêu cầu kỹ thuật, quý vị cần chuẩn bị đầy đủ:

• Ống gió cứng: Thường làm bằng tôn mạ kẽm hoặc inox với các chuẩn kết nối như TDF, TDC hoặc nẹp C.
• Ống gió mềm công nghiệp: Sử dụng cho các đoạn nối cuối từ đường ống chính vào đầu phun hoặc quạt hút âm trần để giảm rung động.
• Vật liệu bảo ôn: Bông thủy tinh hoặc cao su lưu hóa để cách nhiệt đối với các hệ thống ống gió máy lạnh.
• Thiết bị treo đỡ: Thanh ty ren, thép góc (V), đai treo và các loại nở đạn cố định vào trần bê tông.

Đảm bảo rằng toàn bộ ống gió công nghiệp và phụ kiện đã được làm sạch bụi bẩn bên trong và bên ngoài trước khi đưa lên vị trí lắp đặt để đảm bảo chất lượng không khí sạch ngay từ đầu.

Quy trình lắp đặt hệ thống treo đỡ ống gió

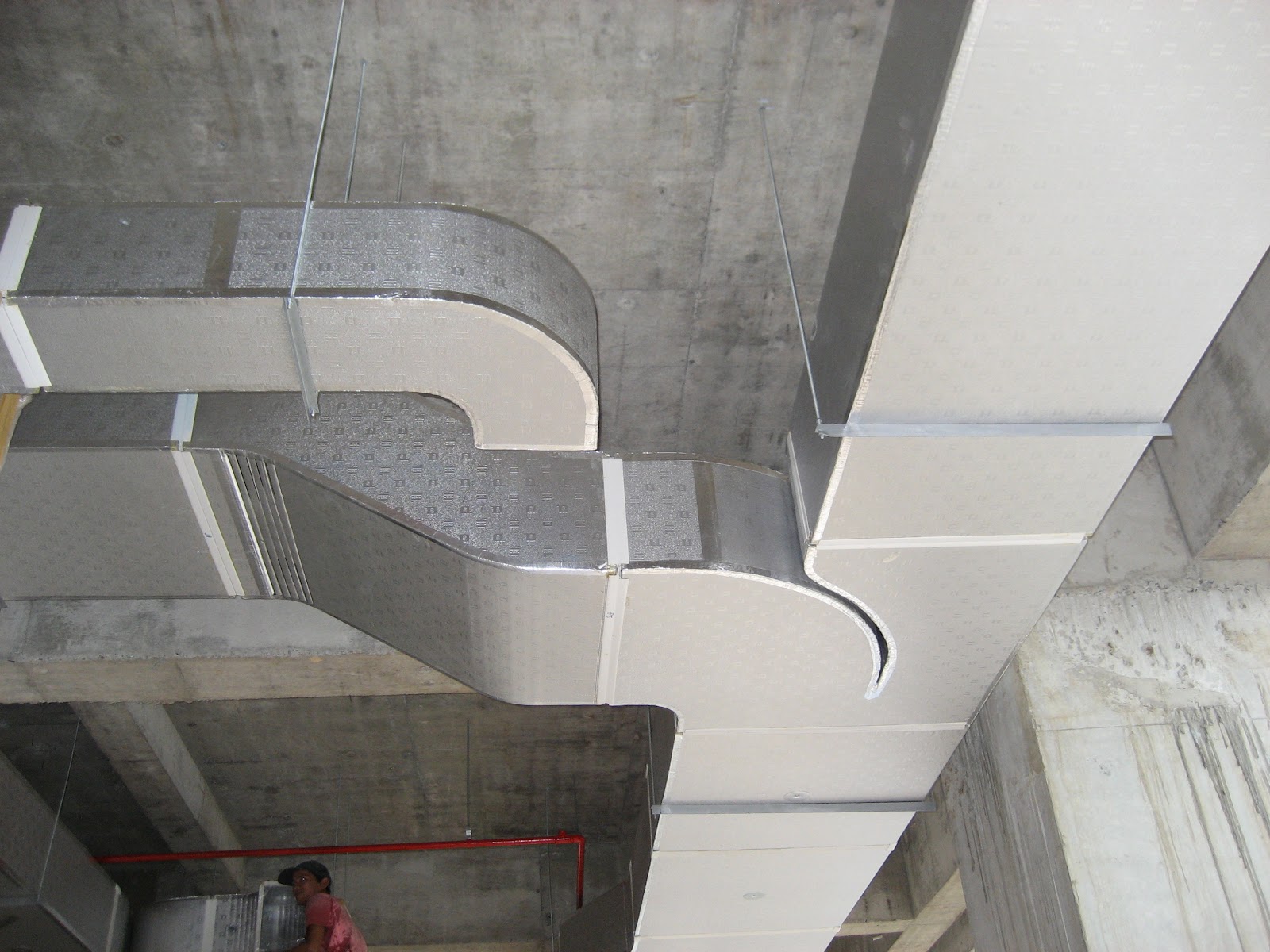

Hệ thống treo đỡ được ví như “khung xương” của đường ống. Biện pháp thi công ống gió đúng chuẩn yêu cầu hệ thống treo phải chịu tải được toàn bộ trọng lượng ống và chịu được lực rung động khi dòng khí di chuyển với tốc độ cao.

Xác định khoảng cách và vị trí các điểm treo

Khoảng cách giữa các giá treo phải tuân thủ tiêu chuẩn SMACNA hoặc tiêu chuẩn Việt Nam (TCVN). Thông thường, đối với ống gió ngang, khoảng cách giữa các thanh treo dao động từ 1.5m đến 2.5m tùy theo kích thước ống.

• Tại các khúc cua (Co, lơi): Bắt buộc phải có thêm các giá treo bổ sung để chịu lực ly tâm của dòng khí.
• Tại vị trí kết nối thiết bị: Cần có hệ thống treo độc lập cho quạt ly tâm công nghiệp hoặc AHU để rung động từ quạt không truyền trực tiếp vào đường ống gây tiếng ồn.

Lắp đặt Ty ren và Thanh đỡ thép góc

Sau khi khoan và đóng nở đạn vào trần bê tông, quý vị tiến hành bắt ty ren. Các thanh thép đỡ (thường là thép V hoặc thanh Unistrut) phải được lắp đặt cân bằng. Tổng kho quạt điện tư vấn quý vị nên sử dụng thêm các đệm cao su giảm chấn giữa ống gió và thanh thép đỡ để hỗ trợ việc giảm tiếng ồn quạt hút lan truyền qua kết cấu tòa nhà.

Quy trình lắp ghép và kết nối đường ống gió

Đây là công đoạn quan trọng nhất ảnh hưởng trực tiếp đến độ kín khít của hệ thống. Biện pháp thi công ống gió hiện đại ưu tiên việc lắp ghép từng đoạn ống dưới mặt đất trước khi đưa lên cao để đảm bảo độ chính xác và an toàn lao động.

Kết nối các đoạn ống gió cứng

Tùy theo loại bích (flange) mà quý vị sử dụng kỹ thuật kết nối tương ứng:

• Kết nối bích TDC/TDF: Sử dụng kẹp bích và bulông ở 4 góc. Quan trọng nhất là phải dán gioăng (gasket) bằng cao su hoặc băng keo xốp giữa hai mặt bích để ngăn rò rỉ khí.
• Kết nối nẹp C: Dùng cho các ống kích thước nhỏ, đòi hỏi kỹ thuật đóng nẹp đều tay để không làm hỏng mép ống.

Mỗi mối nối sau khi siết chặt cần được kiểm tra bằng mắt thường. Nếu là hệ thống yêu cầu độ kín cao (như phòng sạch hoặc hút khói độc), chúng tôi khuyến nghị quý vị bôi thêm một lớp silicon kín tại các góc mặt bích.

Lắp đặt các phụ kiện điều chỉnh (Van gió)

Các loại van điều chỉnh lưu lượng (VCD), van dập lửa (FD) cần được lắp đặt tại các vị trí phân nhánh. Hãy đảm bảo các trục van dễ dàng tiếp cận để phục vụ cho việc vận hành và bảo trì sau này. Việc lắp đặt van đúng vị trí giúp quý vị dễ dàng cân chỉnh lưu lượng gió theo đúng cách tính lưu lượng gió của quạt hút đã đề ra.

Kết nối ống gió với quạt hút và thiết bị đầu cuối

Sự tương tác giữa quạt và đường ống là nơi dễ xảy ra thất thoát áp suất nhất nếu không được xử lý đúng kỹ thuật. Quy trình này đòi hỏi sự đồng bộ về kích thước và phụ kiện chuyển đổi.

Sử dụng khớp nối mềm (Flexible Connector)

Tuyệt đối không kết nối ống gió cứng trực tiếp vào miệng quạt. Biện pháp thi công ống gió chuẩn luôn sử dụng khớp nối mềm làm bằng vải bạt bọc nhựa hoặc cao su. Khớp nối này có tác dụng:

• Triệt tiêu rung động cơ học từ motor quạt truyền sang đường ống.
• Dễ dàng bù đắp các sai lệch nhỏ về cao độ hoặc tâm giữa quạt và ống.

Đối với các dòng quạt công suất lớn như quạt thông gió vuông Fanpro hoặc quạt ly tâm, khớp nối mềm phải được làm từ vật liệu chịu lực tốt để không bị móp méo khi áp suất hút tăng cao.

Lắp đặt chụp hút và miệng gió đầu cuối

Chụp hút (Hood) hoặc cửa gió (Diffuser/Grille) cần được lắp đặt phẳng, khít với bề mặt trần hoặc tường. Nếu quý vị thi công cho bếp, hãy lưu ý đến kích thước quạt hút mùi bếp để chọn chụp hút có diện tích bao phủ phù hợp. Các đoạn nối từ ống chính vào cửa gió thường sử dụng hộp Box và ống gió mềm để linh hoạt trong việc căn chỉnh thẩm mỹ.

Biện pháp thi công bảo ôn cách nhiệt ống gió

Đối với hệ thống dẫn khí lạnh, việc bọc bảo ôn là bắt buộc để ngăn chặn hiện tượng ngưng tụ hơi nước (đọng sương) trên bề mặt ống, gây thấm dột trần và tổn thất nhiệt.

Lựa chọn vật liệu và kỹ thuật bọc bảo ôn

Quý vị có thể sử dụng bông thủy tinh có màng nhôm hoặc các tấm cao su lưu hóa (như tấm PE).

• Dán đinh giữ bông: Đinh ghim phải được dán đều trên mặt ống với mật độ phù hợp.
• Dán băng keo nhôm: Các mối nối giữa các tấm bảo ôn phải được dán kín bằng băng keo nhôm để ngăn hơi ẩm xâm nhập vào bên trong lớp bông.

Tổng kho quạt điện lưu ý quý vị: lớp bảo ôn phải được bọc liên tục, không được để hở tại các vị trí bích kết nối hay giá treo. Bất kỳ điểm hở nào cũng sẽ dẫn đến việc đọng sương cục bộ, làm hư hại trần thạch cao và kết cấu xây dựng.

Kiểm tra, nghiệm thu và chạy thử hệ thống

Bước cuối cùng trong biện pháp thi công ống gió là công tác kiểm tra độ kín và cân chỉnh lưu lượng (Testing & Balancing). Đây là bước xác nhận hệ thống có hoạt động đúng như thiết kế hay không.

Thử kín đường ống (Leakage Test)

Đối với các công trình lớn, quý vị cần thực hiện thử kín bằng máy tạo khói hoặc bằng áp lực ánh sáng. Bịt kín các đầu ống, bơm khói vào bên trong và quan sát các mối nối bích. Nếu có rò rỉ, cần xử lý lại ngay bằng silicon hoặc thay gioăng bích trước khi bọc bảo ôn hoàn thiện.

Cân chỉnh lưu lượng gió thực tế

Sử dụng máy đo tốc độ gió (Anemometer) tại các miệng cửa gió. Quý vị điều chỉnh các van VCD để đảm bảo lưu lượng gió tại mỗi miệng đạt đúng thiết kế. Việc cân chỉnh này đảm bảo rằng khu vực xa quạt nhất vẫn nhận đủ lưu lượng khí cần thiết. Quý vị cũng nên kiểm tra xem việc vận hành quạt có gây ra sự rung lắc hay tiếng ồn lạ không, nếu có hãy xem lại cách đấu dây quạt thông gió hoặc độ cân bằng của cánh quạt.

Tổng kho quạt điện giới thiệu các sản phẩm liên quan

Để hỗ trợ quý vị thực hiện biện pháp thi công ống gió đạt chuẩn kỹ thuật cao nhất, Tổng kho quạt điện cung cấp đầy đủ các vật tư và thiết bị sau:

• Ống gió công nghiệp: Đầy đủ các loại ống gió xoắn tròn, ống gió vuông mạ kẽm và ống gió mềm chất lượng cao cho mọi dự án.
• Quạt ly tâm công nghiệp: Thiết bị tạo áp suất lý tưởng để đẩy dòng khí qua hệ thống ống gió dài và phức tạp.
• Quạt hút mùi nối ống: Giải pháp tăng áp hiệu quả cho các nhánh ống gió nhỏ trong căn hộ và văn phòng.
• Quạt thông gió vuông Fanpro: Dòng quạt hút tường mạnh mẽ, thường được kết nối với các hệ thống ống gió ngắn trong nhà xưởng.
• Quạt trần công nghiệp: Giải pháp bổ trợ đối lưu không khí diện rộng, giúp giảm tải cho hệ thống ống gió điều hòa.

Kết luận

Thực hiện đúng biện pháp thi công ống gió là yếu tố sống còn để đảm bảo hệ thống thông gió và điều hòa không khí vận hành hiệu quả, bền bỉ và tiết kiệm. Từ việc khảo sát mặt bằng, lắp đặt hệ thống treo đỡ vững chắc, lắp ghép kín khít cho đến khâu bảo ôn và cân chỉnh lưu lượng, mỗi công đoạn đều đòi hỏi sự tỉ mỉ và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật.

Hy vọng bài viết chuyên sâu này đã giúp quý vị có thêm kiến thức hữu ích để giám sát hoặc trực tiếp triển khai lắp đặt hệ thống đường ống gió cho công trình của mình. Tại Tổng kho quạt điện, chúng tôi không chỉ cung cấp những sản phẩm quạt và vật tư đạt chuẩn quốc tế mà còn đồng hành cùng quý vị trong việc tư vấn các giải pháp kỹ thuật tối ưu nhất. Sự thành công và vận hành ổn định của hệ thống thông gió của quý vị chính là mục tiêu phục vụ của chúng tôi.
