Cách lắp quạt hút gió chuẩn: Hướng dẫn chi tiết từng bước từ A đến Z

Quạt hút gió (hay quạt thông gió) là thiết bị thiết yếu để đảm bảo sự luân chuyển không khí, loại bỏ khí thải, hơi ẩm và mùi hôi trong mọi không gian, từ nhà vệ sinh, nhà bếp cho đến các phòng kỹ thuật và nhà xưởng công nghiệp. Việc lắp đặt đúng kỹ thuật không chỉ đảm bảo quạt hoạt động với hiệu suất tối đa (đúng lưu lượng gió CFM/m³/h) mà còn kéo dài tuổi thọ của thiết bị và đảm bảo an toàn điện.

Quy trình lắp đặt sẽ khác nhau tùy thuộc vào loại quạt – gắn tường, âm trần (nối ống) hay quạt hút công nghiệp vuông. Bài viết này, Tổng kho quạt điện sẽ cung cấp hướng dẫn chi tiết từng bước cách lắp quạt hút gió, giúp quý vị tự tin thực hiện việc lắp đặt một cách chính xác và an toàn nhất.

I. Nguyên tắc cơ bản và chuẩn bị trước khi lắp đặt

Trước khi bắt đầu quy trình lắp đặt chi tiết, cần nắm vững các nguyên tắc an toàn và chuẩn bị đầy đủ các vật tư cần thiết.

1. Nguyên tắc vàng về vị trí lắp đặt

Vị trí lắp đặt quạt hút gió quyết định 80% hiệu suất thông gió.

• Vị trí hút: Quạt hút phải được lắp đặt ở vị trí đối diện hoặc xa nhất so với cửa ra vào/cửa cấp khí. Nguyên tắc này đảm bảo rằng luồng không khí được hút qua toàn bộ không gian phòng trước khi bị thải ra ngoài, tránh tạo ra “đường tắt” (short-circuiting) luồng khí.

• Vị trí cao: Lắp đặt quạt ở vị trí cao, gần trần nhà, vì khí nóng và hơi ẩm có xu hướng bay lên cao.

2. Chuẩn bị dụng cụ và vật tư

Việc chuẩn bị đầy đủ dụng cụ sẽ giúp quá trình lắp đặt diễn ra nhanh chóng và an toàn:

• Dụng cụ đo lường: Thước dây, bút chì, Nivô (thước thủy) hoặc máy cân bằng laser.

• Dụng cụ cắt/khoét: Máy cắt gạch (cho tường), máy khoan bê tông, cưa lỗ hoặc dao rọc (cho thạch cao).

• Dụng cụ cố định: Vít, tắc kê, máy khoan điện, tua vít, kìm, băng keo nhôm (đối với ống gió).

• Vật tư tiêu hao: Dây điện, công tắc, keo silicon hoặc keo bọt nở (để làm kín khe hở).

• Vật tư thông gió: Quạt hút gió (đã chọn), ống gió mềm công nghiệp (nếu cần), đầu ra/lưới bảo vệ ngoài trời.

• An toàn: Luôn ngắt nguồn điện khu vực lắp đặt và sử dụng kính bảo hộ.

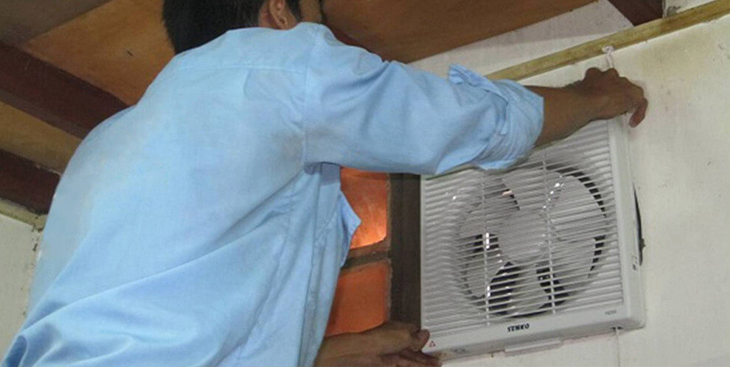

II. Hướng dẫn Lắp đặt Quạt Hút Gắn Tường (Quạt thông gió dân dụng và công nghiệp nhỏ)

Quạt gắn tường là loại quạt có quy trình lắp đặt đơn giản nhất vì chúng không cần hệ thống ống gió.

1. Bước 1: Xác định và Khoét lỗ (Lỗ chờ)

• Đo kích thước: Dùng thân quạt hoặc khung lắp đặt để đo chính xác kích thước lỗ khoét. Kích thước lỗ thường lớn hơn thân quạt một chút (khoảng 1-2cm) để dễ dàng lắp đặt.

• Khoét tường:

  • Tường gạch/bê tông: Sử dụng máy khoan bê tông để tạo các lỗ dẫn đường, sau đó dùng búa hoặc dụng cụ chuyên dụng để đục lỗ theo kích thước đã vẽ. Lưu ý đục từ phía trong ra ngoài để tránh làm vỡ mặt tường bên trong.

  • Tường thạch cao/gỗ: Sử dụng cưa chuyên dụng để cắt theo hình vuông/tròn đã định.

2. Bước 2: Lắp đặt Thân quạt và cố định

• Đặt quạt vào lỗ: Đưa thân quạt vào lỗ khoét. Điều chỉnh quạt sao cho vuông góc và phẳng với mặt tường (sử dụng Nivô).

• Cố định: Sử dụng vít dài và tắc kê để bắt vít cố định quạt vào tường qua các lỗ chờ có sẵn trên thân quạt.

3. Bước 3: Đi dây điện và Hoàn thiện

• Kết nối điện: Kết nối dây điện nguồn vào hộp đấu dây của quạt. Đảm bảo đấu đúng cực nóng, lạnh và dây tiếp địa (nếu có).

• Làm kín: Dùng keo silicon hoặc keo bọt nở để bịt kín các khe hở xung quanh khung quạt, ngăn không khí rò rỉ ngược trở lại và ngăn nước mưa xâm nhập.

• Lắp mặt lưới ngoài: Lắp mặt lưới bảo vệ bên ngoài tường (nếu quạt không có lưới tích hợp) để chống côn trùng và mưa.

• Kiểm tra: Bật nguồn điện và kiểm tra hoạt động của quạt ở các chế độ tốc độ khác nhau.

III. Hướng dẫn Lắp đặt Quạt Hút Âm Trần (Gắn trần và nối ống)

Quạt âm trần đòi hỏi lắp đặt phức tạp hơn vì cần xử lý cả phần khoét trần và kết nối ống dẫn khí.

1. Bước 1: Khoét lỗ trần và Lắp khung treo

• Khoét lỗ trần: Đo kích thước thân quạt (housing size) và khoét lỗ trên trần thạch cao. Kích thước khoét phải chính xác để thân quạt không bị lọt qua.

• Lắp giá đỡ: Đặt khung treo (hoặc giá đỡ) vào lỗ khoét và cố định vào cấu trúc trần (thanh xà gồ hoặc khung kim loại) bằng vít hoặc dây treo kim loại chắc chắn.

2. Bước 2: Lắp đặt Ống gió mềm công nghiệp

• Định tuyến ống: Kéo ống gió mềm công nghiệp từ vị trí quạt tới cửa xả khí bên ngoài (thường là mái nhà hoặc hộp kỹ thuật). Ống gió phải càng thẳng càng tốt và ít khúc cua (co 90 độ) để giảm thiểu tổn thất áp suất và duy trì CFM.

• Kết nối ống:

  • Gắn một đầu ống gió vào cửa xả của thân quạt bằng băng keo nhôm chuyên dụng để đảm bảo độ kín khít.

  • Gắn đầu kia của ống gió vào cửa xả bên ngoài (lưới thông gió mái).

3. Bước 3: Lắp đặt Thân quạt và Kết nối điện

• Đấu điện: Đấu nối dây nguồn vào hộp đấu điện của quạt (thường nằm bên ngoài thân quạt).

• Lắp thân quạt: Đặt thân quạt vào khung treo và cố định chắc chắn.

• Lắp mặt lưới: Lắp mặt lưới trang trí vào khớp nối để hoàn thiện bề mặt trần.

IV. Hướng dẫn Lắp đặt Quạt Ly Tâm Nối Ống (Inline Duct Fan)

Quạt ly tâm nối ống được sử dụng khi cần lực hút mạnh cho đường ống dài và phức tạp. Thiết bị này không lắp ở cửa hút mà lắp ở vị trí giữa đường ống hoặc gần cửa xả.

1. Bước 1: Xác định vị trí và Gắn Giá đỡ

• Vị trí: Chọn vị trí lắp đặt quạt ly tâm nối ống ở giữa đường ống, lý tưởng là trên trần giả, cách xa cửa hút để giảm tiếng ồn truyền xuống phòng.

• Cố định: Sử dụng giá đỡ đi kèm quạt và bắt vít chắc chắn vào kết cấu mái/trần (thanh xà gồ). Quạt phải được cố định vững chắc để tránh rung lắc mạnh khi hoạt động tốc độ cao.

2. Bước 2: Kết nối Ống gió và Đảm bảo Kín khít

• Cắt ống: Cắt ống gió mềm công nghiệp (hoặc ống cứng) tại vị trí đã xác định để lắp quạt vào.

• Kết nối: Nối các đầu ống vào cửa hút và cửa xả của quạt bằng kẹp và băng keo nhôm. Đây là bước quan trọng nhất: việc rò rỉ khí sẽ làm giảm áp suất và CFM của quạt ly tâm.

3. Bước 3: Đấu nối điện và Lắp bộ giảm âm (tùy chọn)

• Kết nối điện: Đấu nối dây nguồn với động cơ. Quạt ly tâm thường có công suất lớn hơn, cần đảm bảo dây điện phù hợp với tải trọng của động cơ.

• Lắp bộ giảm âm: Nếu quạt hoạt động trong khu vực yêu cầu độ ồn thấp (ví dụ: khách sạn, văn phòng), nên lắp thêm bộ giảm âm (silencer) ở cả cửa hút và cửa xả. Bộ giảm âm cũng được kết nối bằng ống gió mềm công nghiệp.

V. Hướng dẫn Lắp đặt Quạt Hút Công Nghiệp Vuông (Lắp tường nhà xưởng)

Quạt hút công nghiệp vuông (ví dụ: Quạt Fanpro 600x600mm, 1220x1220mm) được lắp đặt theo nguyên tắc tương tự quạt gắn tường, nhưng đòi hỏi độ vững chắc cao hơn.

1. Bước 1: Khoét Lỗ và Gia cố Khung

• Khoét lỗ: Kích thước lỗ khoét phải vừa vặn với kích thước khung quạt (ví dụ: 122x122cm).

• Gia cố: Vì quạt công nghiệp có trọng lượng và lực rung lớn, cần hàn thêm khung thép góc (angle iron) xung quanh lỗ khoét để gia cố kết cấu, đảm bảo khung quạt được gắn chắc chắn vào tường.

2. Bước 2: Đặt Quạt và Bắn Vít Cố Định

• Nâng quạt: Sử dụng thiết bị nâng hạ (nếu cần, với quạt lớn) để đưa quạt vào khung.

• Cố định: Sử dụng bulông, đai ốc và gioăng cao su để cố định quạt vào khung gia cố. Cần đảm bảo lá sách (louver) của quạt hướng ra ngoài.

3. Bước 3: Đấu Nối Điện Ba Pha và Bảo vệ

• Đấu điện: Quạt công nghiệp thường dùng điện 3 pha. Cần đấu nối điện vào hộp đấu dây chuyên biệt và đảm bảo dây điện chịu được tải của động cơ.

• Hộp điều khiển: Lắp đặt hộp điều khiển (Contactor, CB) và bảo vệ quá tải cho quạt.

• Làm kín: Sử dụng silicon công nghiệp hoặc vật liệu chuyên dụng để làm kín các khe hở, ngăn chặn rò rỉ không khí và nước mưa.

VI. Tổng kho quạt điện giới thiệu các sản phẩm liên quan

Để đảm bảo hệ thống thông gió của quý vị đạt hiệu suất cao nhất sau khi lắp đặt, Tổng kho quạt điện giới thiệu các sản phẩm và vật tư quan trọng:

• Ống Gió Mềm Công Nghiệp: Vật tư không thể thiếu cho quạt hút âm trần và quạt hút xách tay, giúp dẫn khí linh hoạt và giảm rung động.

• Quạt Hút Mùi Nối Ống Ly Tâm: Lựa chọn tối ưu để thay thế quạt hút âm trần tiêu chuẩn trong các hệ thống ống gió dài, giúp khắc phục tổn thất áp suất.

• Quạt Ly Tâm Hút Khói Bếp: Dòng quạt chịu nhiệt, chuyên dụng cho bếp công nghiệp, thường được lắp trên mái và kết nối với ống gió để đảm bảo an toàn PCCC.

• Quạt Hút Công Nghiệp Dasin/Fanpro: Dòng quạt hút vuông chất lượng cao, độ bền vượt trội, lý tưởng cho việc lắp đặt tường nhà xưởng và sử dụng trong hệ thống áp suất âm.

VII. Kết luận

Việc lắp đặt quạt hút gió đúng kỹ thuật là yếu tố then chốt để đảm bảo hiệu suất thông gió (đúng CFM) và an toàn vận hành. Dù lắp quạt gắn tường dân dụng hay quạt hút công nghiệp vuông, nguyên tắc cơ bản là phải chọn đúng vị trí, khoét lỗ chính xác, và đảm bảo sự kín khít của hệ thống (đặc biệt là kết nối ống gió mềm công nghiệp).

Hãy luôn ngắt nguồn điện và tuân thủ các hướng dẫn an toàn trong suốt quá trình lắp đặt. Nếu hệ thống thông gió quá phức tạp (như lắp quạt ly tâm cao áp hoặc hệ thống ống gió dài), hãy tìm đến dịch vụ tư vấn thiết kế và thi công chuyên nghiệp.
