Cách tính chọn kích thước ống gió chuẩn kỹ thuật hiện nay

Trong thiết kế hệ thống HVAC (Sưởi ấm, Thông gió và Điều hòa không khí), việc xác định thông số đường ống dẫn khí là một bước kỹ thuật cực kỳ quan trọng, quyết định trực tiếp đến hiệu suất của toàn bộ công trình. Cách tính chọn kích thước ống gió chính xác không chỉ đảm bảo luồng không khí được phân phối đều đến các vị trí cần thiết mà còn giúp kiểm soát tiếng ồn, áp suất và tối ưu hóa chi phí vận hành điện năng. Nếu chọn ống quá nhỏ, vận tốc gió sẽ quá cao gây tiếng rít khó chịu và làm quạt nhanh hỏng; ngược lại, ống quá lớn sẽ gây lãng phí vật tư và khó khăn trong thi công lắp đặt.

Mục tiêu cốt lõi của bài toán này là tìm ra sự cân bằng giữa lưu lượng gió (Q), vận tốc gió (v) và diện tích mặt cắt ngang của ống (A). Tổng kho quạt điện, với vai trò là đơn vị tư vấn và cung cấp thiết bị thông gió chuyên nghiệp, sẽ cung cấp cho quý vị một hướng dẫn toàn diện và chi tiết nhất về các công thức tính toán, các bảng tra vận tốc tiêu chuẩn và phương pháp quy đổi kích thước ống gió vuông sang tròn (và ngược lại) để áp dụng vào thực tế dự án một cách hiệu quả nhất.

Tại sao việc tính chọn kích thước ống gió lại quan trọng?

Hệ thống ống gió được ví như mạng lưới mạch máu dẫn truyền sinh khí cho tòa nhà. Việc thiết kế sai lệch kích thước sẽ dẫn đến những hệ lụy dây chuyền ảnh hưởng đến cả tuổi thọ thiết bị và trải nghiệm của người sử dụng.

Đảm bảo lưu lượng và áp suất hệ thống

Mỗi không gian cần một lượng khí tươi hoặc khí thải nhất định để duy trì độ trong lành. Khi quý vị áp dụng đúng cách tính chọn kích thước ống gió, luồng khí sẽ di chuyển với áp suất ổn định, giúp quạt ly tâm công nghiệp hoặc quạt hướng trục hoạt động đúng điểm hiệu suất (Best Efficiency Point). Nếu kích thước ống không tương thích với lưu lượng, áp suất tĩnh sẽ tăng vọt, làm giảm lưu lượng gió thực tế (CFM) và khiến môi trường trở nên bí bách.

Kiểm soát tiếng ồn và rung động

Vận tốc gió trong ống là tác nhân chính gây ra tiếng ồn khí động học. Khi ống quá hẹp, không khí bị nén và di chuyển với tốc độ cao va đập vào thành ống và các cửa gió tạo ra tiếng ù hoặc tiếng rít. Việc tính toán kích thước ống dựa trên giới hạn vận tốc cho phép là biện pháp hữu hiệu nhất để giảm tiếng ồn quạt hút lan truyền vào không gian làm việc hoặc sinh hoạt, đảm bảo tiêu chuẩn âm học cho công trình.

Tối ưu hóa chi phí đầu tư và vận hành

Một hệ thống ống gió được tính toán tối ưu sẽ giúp tiết kiệm đáng kể lượng tôn mạ kẽm hoặc vật liệu cách nhiệt bảo ôn. Quan trọng hơn, khi đường ống có trở lực thấp, động cơ quạt sẽ tiêu thụ ít điện năng hơn để vận chuyển cùng một khối lượng khí. Về lâu dài, điều này giúp doanh nghiệp tiết kiệm hàng chục triệu đồng tiền điện mỗi năm, đồng thời giảm chi phí bảo trì do thiết bị không phải vận hành trong tình trạng quá tải.

Các thông số nền tảng trong bài toán thiết kế ống gió

Trước khi đi vào công thức chi tiết, chúng ta cần nắm vững ba đại lượng cơ bản và mối quan hệ hữu cơ giữa chúng.

Lưu lượng gió (Q)

Đây là tổng khối lượng không khí cần cung cấp hoặc hút ra trong một đơn vị thời gian (thường tính bằng m3/h hoặc m3/s). Lưu lượng này được xác định dựa trên thể tích phòng và tần suất trao đổi khí (ACH). Quý vị có thể tìm hiểu sâu hơn về thông số này qua bài viết cách tính lưu lượng gió của quạt hút của chúng tôi để có con số đầu vào chính xác nhất.

Vận tốc gió (v)

Vận tốc gió là tốc độ di chuyển của dòng khí bên trong ống (m/s). Đây là biến số mà người thiết kế cần lựa chọn dựa trên tiêu chuẩn độ ồn và loại hình công trình.

• Khu vực dân dụng (Phòng ngủ, khách sạn): 3 – 5 m/s.
• Khu vực thương mại (Văn phòng, siêu thị): 5 – 8 m/s.
• Khu vực công nghiệp (Nhà xưởng, kho bãi): 8 – 12 m/s.

Diện tích mặt cắt ngang của ống (A)

Đây chính là “kích thước” mà chúng ta cần tìm. Diện tích mặt cắt ngang (m2) sẽ quyết định hình dạng vật lý của ống (vuông, tròn hay chữ nhật). Mối quan hệ giữa ba đại lượng này được thể hiện qua công thức kinh điển: Q = A x v x 3600.

Quy trình 5 bước cách tính chọn kích thước ống gió chuẩn xác

Để thực hiện việc chọn kích thước ống một cách chuyên nghiệp, kỹ thuật viên nên tuân thủ quy trình các bước sau đây để tránh sai sót.

Bước 1: Xác định tổng lưu lượng gió cần thiết (Q)

Dựa trên bản vẽ kiến trúc, quý vị tính thể tích từng khu vực và tra cứu số lần trao đổi khí ACH yêu cầu. Ví dụ, một xưởng may cần 50 lần trao đổi khí/giờ. Tổng lưu lượng sẽ bằng:

Q (m3/h) = Thể tích (m3) x ACH.

Lưu ý cần cộng thêm hệ số dự phòng rò rỉ khí (khoảng 5-10%) nếu hệ thống ống dài và có nhiều mối nối bích.

Bước 2: Lựa chọn vận tốc gió (v) phù hợp

Quý vị cần căn cứ vào tiêu chuẩn độ ồn của dự án để chọn v. Nếu là văn phòng cần yên tĩnh, hãy chọn v thấp (khoảng 5-6 m/s). Nếu là hệ thống hút bụi công nghiệp yêu cầu áp suất mạnh để tránh vật liệu lắng đọng, vận tốc có thể đẩy lên 15-20 m/s. Chúng tôi khuyến cáo không nên chọn vận tốc quá cao nếu không có các biện pháp tiêu âm chuyên dụng.

Bước 3: Tính toán diện tích mặt cắt ngang của ống (A)

Từ công thức Q = A x v x 3600, chúng ta suy ra công thức tính diện tích:

A (m2) = Q (m3/h) / (v (m/s) x 3600).

Ví dụ: Với lưu lượng Q = 10.000 m3/h và vận tốc v = 7 m/s, diện tích mặt cắt ngang cần thiết là:

A = 10.000 / (7 x 3600) ≈ 0.396 m2.

Bước 4: Xác định kích thước vật lý cụ thể (D hoặc WxH)

Dựa vào loại ống gió sử dụng mà quý vị quy đổi từ diện tích A ra kích thước thực tế:

• Đối với ống gió tròn: Đường kính D (m) = căn bậc hai của (4 x A / 3.14). Từ ví dụ trên, D ≈ 0.71m (chọn ống D700 hoặc D800).
• Đối với ống gió vuông/chữ nhật: A = W (rộng) x H (cao). Quý vị thường chọn trước một cạnh (thường là chiều cao H dựa trên khoảng thông thủy trần) rồi tính cạnh còn lại W = A / H.

Tổng kho quạt điện lưu ý quý vị: Với ống chữ nhật, tỷ lệ giữa cạnh rộng và cạnh cao (W/H) nên nằm trong khoảng 1:1 đến 1:3. Nếu tỷ lệ quá chênh lệch (ví dụ 1:6), tổn thất áp suất sẽ rất lớn và ống dễ bị rung rè.

Bước 5: Kiểm tra lại tổn thất áp suất và chọn quạt

Sau khi đã có kích thước ống, quý vị cần tính toán tổng trở lực của toàn bộ đường ống (ma sát dọc ống + tổn thất tại co, tê, van gió). Sử dụng công thức tính công suất quạt hút để đảm bảo quạt đã chọn có đủ cột áp thắng được trở lực này mà vẫn duy trì được lưu lượng Q ban đầu.

Phương pháp quy đổi kích thước ống gió vuông sang tròn

Trong thi công thực tế, nhiều trường hợp bản vẽ thiết kế để ống vuông nhưng thực tế mặt bằng yêu cầu lắp ống tròn (hoặc ngược lại). Để tiêu chuẩn chế tạo ống gió được đảm bảo, quý vị không được quy đổi dựa trên diện tích bằng nhau mà phải dựa trên đường kính tương đương (Equivalent Diameter).

Công thức quy đổi đường kính tương đương

Đường kính tương đương ($D_e$) là đường kính của một ống tròn có cùng mức tổn thất áp suất trên mỗi đơn vị chiều dài với ống vuông ở cùng lưu lượng gió. Công thức Huebscher thường được sử dụng:

D_e = 1.30 x [(W x H)^0.625 / (W + H)^0.25].

Việc sử dụng công thức này đảm bảo hệ thống không bị thay đổi về mặt động lực học khi chuyển đổi hình dáng ống.

Tại sao không dùng diện tích bằng nhau để quy đổi?

Ống vuông có chu vi lớn hơn ống tròn cùng diện tích, dẫn đến diện tích bề mặt tiếp xúc (ma sát) lớn hơn. Nếu quý vị chỉ đơn giản chọn ống tròn có diện tích bằng ống vuông, hệ thống mới sẽ có trở lực thấp hơn, dẫn đến vận tốc thay đổi và có thể làm mất cân bằng lưu lượng tại các miệng gió cuối nhánh.

Các sai lầm thường gặp khi tính chọn kích thước ống gió

Ngay cả những kỹ sư có kinh nghiệm đôi khi cũng mắc phải những sai sót nhỏ gây ảnh hưởng lớn đến vận hành.

Không tính đến độ nhám của vật liệu

Mỗi loại vật liệu như tôn mạ kẽm, nhựa PVC hay ống gió công nghiệp bằng vải bạt đều có hệ số ma sát khác nhau. Ống gió mềm thường có trở lực cao gấp 2-3 lần ống tôn cứng nếu không được kéo căng hoàn toàn. Quý vị cần cộng thêm hệ số bù áp suất khi sử dụng các loại ống linh hoạt này.

Bỏ qua sự thay đổi vận tốc tại các điểm phân nhánh

Trong một trục ống chính dẫn đi nhiều phòng, lưu lượng gió giảm dần sau mỗi nhánh rẽ. Cách tính chọn kích thước ống gió đúng là phải thu hẹp dần kích thước ống chính (ống giảm) để duy trì vận tốc gió ổn định. Nếu giữ nguyên kích thước ống chính từ đầu đến cuối, vận tốc ở các đoạn cuối sẽ cực thấp, không đủ áp lực để đẩy gió ra khỏi miệng diffuser.

Chọn ống quá sát với không gian trần

Nhiều đơn vị chọn ống gió sát rạt với chiều cao dầm bê tông mà quên mất không gian cho lớp bảo ôn (cách nhiệt) và hệ thống ty treo. Một ống gió kích thước 600x400mm sau khi bọc bảo ôn 25mm sẽ trở thành 650x450mm. Việc thiếu hụt không gian lắp đặt sẽ buộc thợ thi công phải bóp méo ống, gây tổn thất áp suất nghiêm trọng.

Phân tích ứng dụng: Kích thước ống gió cho từng loại quạt

Kích thước đường ống cần có sự đồng bộ với cấu tạo quạt hút ly tâm hoặc hướng trục để tránh hiện tượng “thắt cổ chai”.

Ống gió cho quạt hướng trục công nghiệp

Quạt hướng trục (như quạt thông gió vuông Fanpro) thường tạo lưu lượng lớn nhưng áp suất thấp. Do đó, ống dẫn khí cho loại quạt này phải có kích thước rất lớn và đường đi ngắn nhất có thể. Nếu quý vị kết nối ống nhỏ vào quạt hướng trục, quạt sẽ bị quẩn gió tại cánh, gây nóng motor và gần như không có gió ra đầu ống.

Ống gió cho quạt ly tâm và hệ thống tăng áp

Quạt ly tâm có khả năng chịu áp cao, nên có thể đi với đường ống nhỏ hơn và dài hơn. Tuy nhiên, tại miệng thổi của quạt ly tâm, vận tốc gió thường rất lớn. Quý vị cần thiết kế một đoạn ống chuyển (canvas) và ống nới rộng dần để giảm vận tốc trước khi đi vào trục chính, giúp giảm tiếng ồn và thu hồi tĩnh áp.

Tổng kho quạt điện giới thiệu các sản phẩm liên quan

Để thực hiện cách tính chọn kích thước ống gió và triển khai lắp đặt một cách đồng bộ, chất lượng, Tổng kho quạt điện cung cấp đầy đủ hệ sinh thái vật tư và thiết bị:

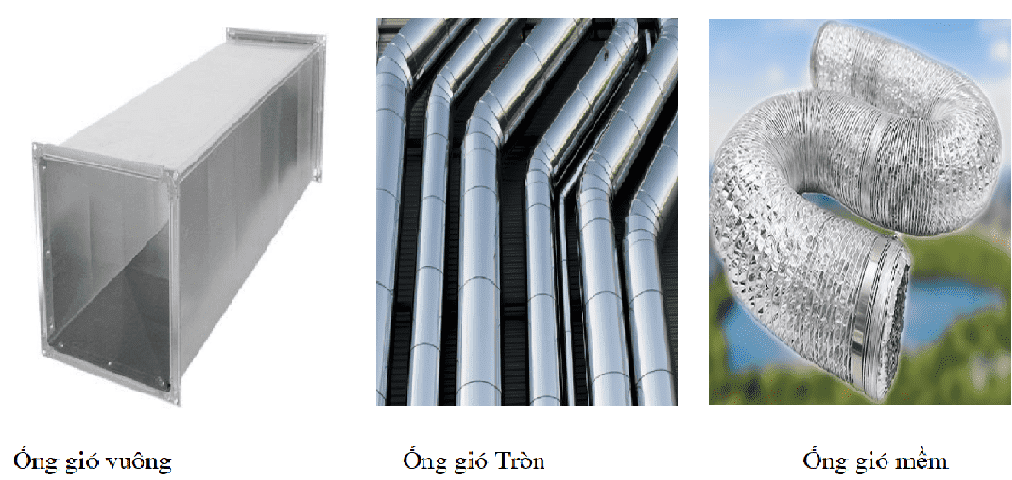

• Ống gió công nghiệp: Đầy đủ các loại ống tôn mạ kẽm vuông, tròn xoắn và ống gió mềm không bảo ôn/có bảo ôn chất lượng cao.
• Quạt ly tâm công nghiệp: Thiết bị tạo áp suất mạnh mẽ, phù hợp với các hệ thống ống gió dài và phức tạp.
• Quạt thông gió vuông Fanpro: Giải pháp thông gió lưu lượng lớn cho nhà xưởng, lắp đặt đồng bộ với cửa lấy gió tự nhiên.
• Quạt hút mùi nối ống: Thiết bị tăng áp trung gian lý tưởng cho các nhánh ống gió dài trong căn hộ.
• Quạt thông gió Dasin: Các dòng quạt gắn tường bền bỉ, hỗ trợ đối lưu không khí hiệu quả cho văn phòng và nhà xưởng.

Kết luận

Nắm vững cách tính chọn kích thước ống gió là yêu cầu bắt buộc đối với bất kỳ ai tham gia vào việc thiết kế và thi công hệ thống thông gió. Một sự tính toán kỹ lưỡng dựa trên lưu lượng, vận tốc và trở lực sẽ mang lại một hệ thống vận hành êm ái, bền bỉ và tối ưu về mặt kinh tế. Hãy luôn nhớ rằng, ống gió và quạt là hai thành phần không thể tách rời; một chiếc quạt tốt nhưng đi kèm hệ thống ống sai kích thước sẽ không bao giờ phát huy được hiệu quả mong muốn.

Hy vọng bài viết này đã cung cấp cho quý vị những kiến thức thực tế và công thức hữu ích nhất. Tại Tổng kho quạt điện, chúng tôi không chỉ cung cấp sản phẩm mà còn đồng hành cùng quý vị trong việc tư vấn các giải pháp kỹ thuật chuyên sâu. Nếu quý vị cần hỗ trợ tính toán chi tiết cho dự án của mình, đừng ngần ngại liên hệ với đội ngũ kỹ sư của chúng tôi. Sự thành công của quý vị chính là mục tiêu phục vụ của chúng tôi.
