Chụp hút mùi bếp và cách thiết kế hệ thống hút khói công nghiệp đúng chuẩn

Chụp hút mùi bếp (Kitchen Hood, hoặc Hút Mùi) là thành phần đầu tiên và quan trọng nhất của hệ thống thông gió bếp, có nhiệm vụ thu gom khói, hơi dầu mỡ và nhiệt độ phát sinh từ bếp nấu trước khi chúng kịp lan tỏa ra môi trường xung quanh. Khác với quạt hút mùi bếp (là thiết bị tạo lực hút), chụp hút mùi bếp chỉ là một cấu trúc thu gom, nhưng nếu được thiết kế sai kích thước hoặc vật liệu, nó sẽ làm giảm đáng kể hiệu suất của toàn bộ hệ thống hút khói, dù quạt ly tâm công suất cao đến đâu.

Việc lựa chọn và thiết kế chụp hút mùi bếp phải tuân thủ nghiêm ngặt các tiêu chuẩn về kích thước, tốc độ hút bề mặt và vật liệu chế tạo (Inox). Đặc biệt trong bếp công nghiệp, chụp hút còn đóng vai trò quan trọng trong an toàn phòng cháy chữa cháy (PCCC) do khả năng thu gom dầu mỡ.

Tổng kho quạt điện, với kinh nghiệm cung cấp các giải pháp thông gió bếp công nghiệp, sẽ phân tích chi tiết cấu tạo, các loại chụp hút và mối liên hệ kỹ thuật giữa chụp hút với quạt ly tâm hút khói bếp.

Phân loại Chụp Hút Mùi Bếp theo Ứng dụng

Chụp hút mùi bếp được phân loại rộng rãi dựa trên vị trí lắp đặt và mục đích sử dụng (dân dụng hoặc công nghiệp).

1. Chụp Hút Mùi Bếp Dân Dụng

Chủ yếu chú trọng yếu tố thẩm mỹ, trong khi hiệu suất hút thường không cao, đa phần dưới 1000 m³/h.

• Chụp áp tường: Phổ biến nhất, được gắn cố định vào tường phía trên bếp.
• Chụp âm tủ: Lắp đặt gọn gàng bên dưới tủ bếp, phù hợp với thiết kế không gian hiện đại, tối giản.
• Chụp dạng đảo: Lắp đặt trên trần, phía trên bếp nấu đặt ở giữa phòng (đảo bếp). Đòi hỏi công suất hút cao hơn do luồng khí có thể bị loãng.

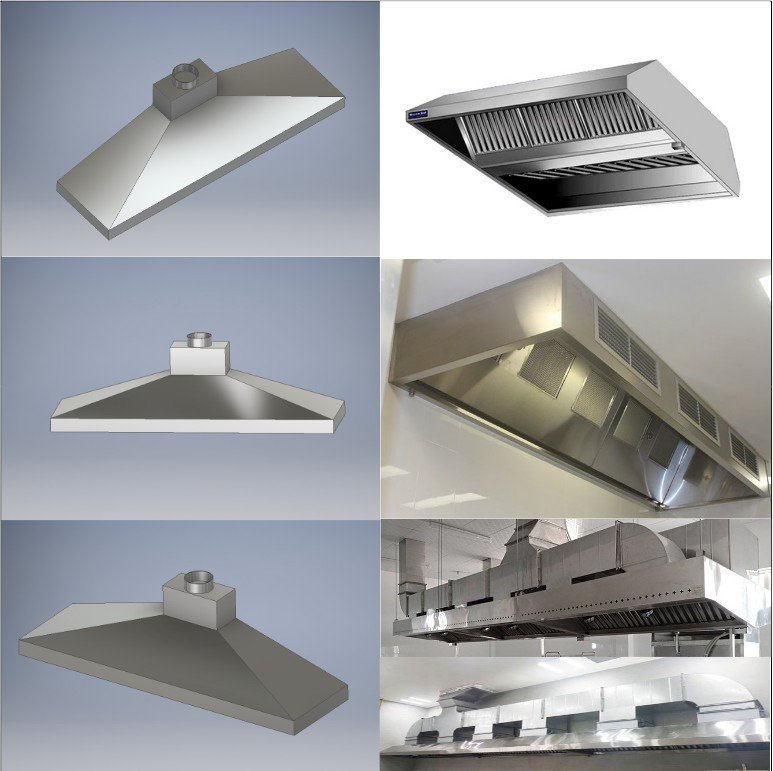

2. Chụp Hút Mùi Bếp Công Nghiệp

Thiết kế thô hơn, tập trung vào công năng, thu gom khối lượng khói, hơi dầu mỡ lớn.

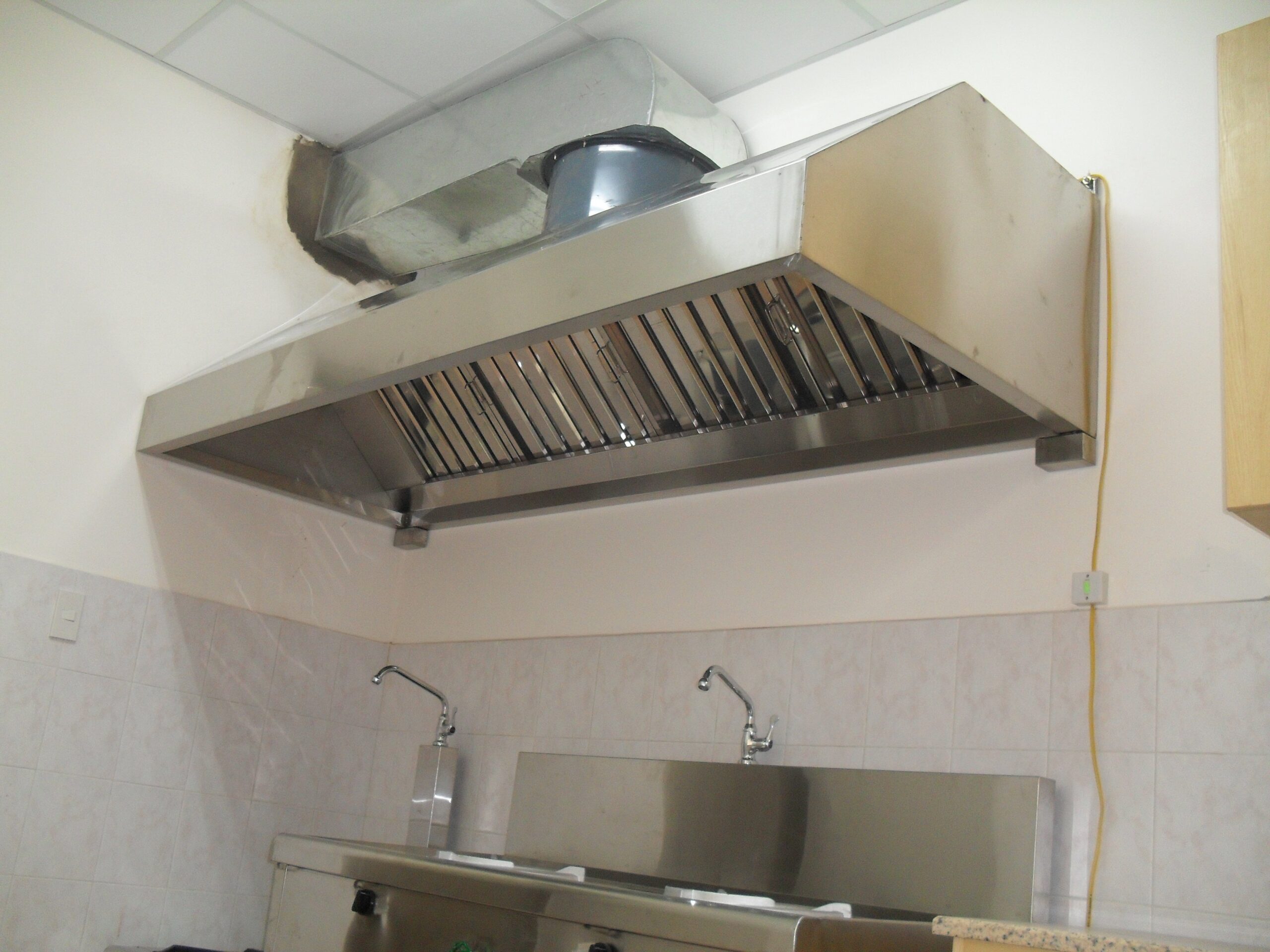

• Chụp Hút Dạng Tường: Lắp áp sát tường. Loại này phổ biến nhất trong bếp công nghiệp vì hiệu suất thu gom cao nhất.
• Chụp Hút Dạng Đảo: Treo trên cao, phía trên khu vực bếp nấu đặt giữa phòng. Cần kích thước lớn hơn và công suất hút cao hơn (CFM) so với chụp áp tường.
• Chụp hút Tĩnh điện: Loại chụp hút tiên tiến, tích hợp bộ lọc tĩnh điện để loại bỏ hạt dầu mỡ và khói mịn ngay tại chụp, giảm bớt gánh nặng cho hệ thống ống gió.

Tiêu chuẩn kỹ thuật thiết kế chụp hút mùi

Hiệu quả của chụp hút mùi bếp phụ thuộc vào kích thước, chiều cao lắp đặt và vật liệu.

1. Kích thước và Chiều cao Lắp đặt

Kích thước của chụp hút quyết định CFM cần thiết (tham khảo bài viết về kích thước quạt hút mùi bếp).

• Chiều rộng (Overhang): Chụp hút cần rộng hơn ít nhất 15 cm (6 inch) so với bếp nấu ở mỗi bên để đảm bảo khói và hơi dầu mỡ được thu gom tối đa.
• Chiều cao: Vị trí lắp đặt lý tưởng phải đủ thấp để hút hiệu quả nhưng vẫn đảm bảo không cản trở thao tác của đầu bếp, thường dao động từ 1.8 m đến 2.2 m tính từ sàn.

2. Vật liệu Chế tạo (Inox)

Đối với bếp công nghiệp, vật liệu chế tạo thường là Thép không gỉ (Inox 304) để đảm bảo vệ sinh và chống ăn mòn.

• Chống gỉ sét: Inox 304 chống ăn mòn hiệu quả hơn thép thông thường trước môi trường ẩm ướt, dầu mỡ và nhiệt độ cao.
• Dễ vệ sinh: Bề mặt Inox nhẵn dễ dàng lau chùi, vệ sinh định kỳ để loại bỏ dầu mỡ tích tụ, giảm nguy cơ cháy nổ (tham khảo cách vệ sinh quạt hút gió).

3. Bộ Lọc Dầu mỡ (Grease Filter)

Chụp hút mùi bếp công nghiệp bắt buộc phải có bộ lọc dầu mỡ (thường là lọc Inox dạng tấm lưới hoặc dạng vách ngăn tĩnh – baffle filter) để giữ lại các hạt dầu mỡ lớn. Bộ lọc này là nguyên nhân chính gây ra tổn thất áp suất (Static Pressure) cho hệ thống, do đó cần phải được tính toán kỹ lưỡng khi chọn quạt ly tâm cao áp.

Vai trò của chụp hút mùi bếp công nghiệp

Chụp hút mùi bếp công nghiệp không chỉ là thiết bị hút khói mà còn là giải pháp quan trọng giúp tăng độ an toàn, giữ vệ sinh và tối ưu môi trường vận hành cho toàn bộ khu vực bếp.

Thiết bị này đóng vai trò quan trọng trong việc thu gom và kiểm soát khói, hơi nóng, mùi thức ăn và dầu mỡ phát sinh trong quá trình nấu nướng. Thiết bị này giúp không gian bếp luôn thông thoáng, hạn chế tình trạng ám mùi và ngột ngạt, đặc biệt trong khu vực có cường độ nấu cao.

Ngoài khả năng hút mùi, chụp hút còn giúp giảm lượng hơi dầu mỡ bay lên trần và bám vào tường, từ đó hạn chế tích tụ chất bẩn, giảm nguy cơ tắc nghẽn đường ống và giảm chi phí vệ sinh, bảo trì hệ thống hút khói. Đây cũng là yếu tố quan trọng để duy trì môi trường bếp sạch sẽ và chuyên nghiệp.

Bên cạnh đó, chụp hút mùi hỗ trợ kiểm soát nhiệt độ trong khu vực nấu, giảm hơi nóng tỏa ra trong không gian, giúp nhân viên làm việc thoải mái hơn và đảm bảo hiệu suất vận hành. Đồng thời, việc hút khói hiệu quả còn góp phần cải thiện chất lượng không khí, giảm nguy cơ ảnh hưởng sức khỏe do hít phải khói dầu mỡ hoặc khí thải trong thời gian dài.

Mối liên hệ giữa Chụp Hút Mùi Bếp và Quạt Ly Tâm

Chụp hút mùi và quạt ly tâm là hai bộ phận hoạt động song song. Chụp hút thu gom, quạt ly tâm tạo lực hút.

1. Xác định Công suất Quạt từ Kích thước Chụp hút

Kích thước chụp hút là yếu tố quyết định lưu lượng CFM cần thiết. Ví dụ, chụp hút dài 10 ft (3 m) dùng cho bếp tạo nhiệt cao sẽ cần tối thiểu 1000 CFM (tương đương 1700 m³/h).

Quạt hút phải là quạt hút mùi công nghiệp (ly tâm) để đảm bảo CFM này được duy trì, đặc biệt khi luồng khí phải đi qua bộ lọc dầu mỡ có sức cản lớn.

2. Vấn đề Cấp khí Bù (Make-up Air)

Khi chụp hút hoạt động với CFM lớn, một lượng khí lớn bị hút ra ngoài. Nếu không có hệ thống cấp khí bù (Make-up Air), áp suất âm quá lớn sẽ xảy ra, làm giảm hiệu suất hút khói của chụp, gây khó khăn cho bếp gas (lửa bị chập chờn) và làm tăng tải cho quạt hút.

Việc thiết kế cấp khí bù (sử dụng máy làm mát công nghiệp hoặc quạt cấp khí) là cần thiết để cân bằng áp suất.

Những tiêu chí lựa chọn chụp hút mùi bếp phù hợp

Để lựa chọn được chụp hút khói bếp phù hợp, người dùng cần dựa trên các tiêu chí cụ thể nhằm đánh giá sản phẩm một cách thực tế và chính xác.

1. Chất liệu chụp hút

Nên ưu tiên các dòng chụp hút mùi được làm từ inox, kết hợp phin lọc và hộp hứng mỡ bằng inox. Điều này giúp lọc dầu mỡ hiệu quả, hạn chế bám bẩn, đồng thời giảm nguy cơ tắc nghẽn đường ống trong quá trình sử dụng.

2. Tiêu chí lựa chọn theo công suất

Công suất hút cần được lựa chọn phù hợp với nhu cầu sử dụng thực tế để đảm bảo hiệu quả hút mùi và tiết kiệm điện năng. Ngoài ra, cần lưu ý rằng đường ống dẫn khí càng dài hoặc có nhiều khúc cua thì hiệu suất hút sẽ giảm đáng kể. Vì vậy, nên cân đối vị trí lắp đặt chụp hút với đầu thoát khí để tối ưu khả năng vận hành.

3. Lựa chọn theo yếu tố thẩm mỹ

Bên cạnh cấu tạo và công suất, thiết kế thẩm mỹ cũng là tiêu chí quan trọng. Người dùng có thể lựa chọn kiểu dáng và mẫu mã phù hợp với không gian bếp để đảm bảo sự hài hòa và nâng cao tính thẩm mỹ tổng thể.

Tổng kho quạt điện giới thiệu các sản phẩm liên quan

Để tối ưu hóa hệ thống hút khói bếp công nghiệp, quý vị có thể tham khảo các sản phẩm sau tại Tổng kho quạt điện:

• Quạt ly tâm hút khói bếp: Thiết bị chịu nhiệt, truyền động gián tiếp, chuyên dụng tạo áp suất hút.
• Quạt ly tâm cao áp: Cần thiết khi hệ thống ống gió công nghiệp cực kỳ phức tạp và dài.
• Quạt chống cháy nổ: Bắt buộc cho khu vực bếp sử dụng nguyên liệu dễ cháy nổ (gas, cồn).
• Ống gió công nghiệp: Cung cấp ống gió kim loại và ống gió mềm chống cháy để kết nối hệ thống chụp hút với quạt.

Kết luận

Chụp hút mùi bếp là bộ phận thu gom cốt lõi, hiệu suất của nó phụ thuộc vào kích thước thiết kế chuẩn (rộng hơn bếp) và vật liệu chế tạo (Inox). Trong bếp công nghiệp, chụp hút phải được kết hợp đồng bộ với quạt hút mùi công nghiệp (quạt ly tâm) có khả năng tạo áp suất tĩnh cao để đảm bảo khói và dầu mỡ được xử lý triệt để, đồng thời giảm thiểu nguy cơ PCCC.
