Kích thước quạt hút công nghiệp: Hướng dẫn lựa chọn tối ưu và tiêu chuẩn lắp đặt

Trong thiết kế hệ thống thông gió nhà xưởng, kích thước quạt hút công nghiệp là một yếu tố kỹ thuật then chốt, quyết định khả năng trao đổi không khí, kiểm soát nhiệt độ và chất lượng môi trường làm việc. Kích thước ở đây không chỉ là kích thước vật lý (chiều dài, chiều rộng, đường kính cánh quạt) mà còn là kích thước công suất (lưu lượng gió Q – m3/hm3/h hoặc CFM).

Nếu kích thước quạt quá nhỏ so với thể tích nhà xưởng, hệ thống sẽ không đạt được tần suất trao đổi khí (ACH) yêu cầu, dẫn đến tồn đọng khí nóng và ô nhiễm. Ngược lại, việc chọn quạt quá lớn hoặc quá nhiều quạt có thể gây lãng phí đầu tư và điện năng.

Tổng kho quạt điện là đơn vị chuyên cung cấp các giải pháp quạt hút công nghiệp (quạt thông gió, quạt ly tâm). Bài viết này sẽ hướng dẫn quý vị cách tính toán chính xác kích thước công suất quạt (lưu lượng gió) và lựa chọn kích thước vật lý phù hợp với tiêu chuẩn lắp đặt nhà xưởng.

I. Xác định Kích thước Công suất (Lưu lượng Gió) – Tiêu chí tiên quyết

Kích thước công suất của quạt hút công nghiệp được đo bằng lưu lượng gió (Q), là thông số quan trọng nhất cần xác định trước khi chọn mua.

1. Công thức Tính Tổng Lưu lượng Gió (Q)

Như đã phân tích, tổng lưu lượng gió (Q) cần thiết cho toàn bộ nhà xưởng được xác định dựa trên thể tích phòng và tần suất trao đổi khí (ACH).

Q(m3/h)=Thể tıˊch nhaˋ xưởng (m3)×ACHQ(m3/h)=Thể tıˊch nhaˋ xưởng (m3)×ACH

a. Tính Thể tích Không gian (V)

V(m3)=Chieˆˋu Daˋi (m)× Chieˆˋu Rộng (m)× Chieˆˋu Cao (m)V(m3)=Chieˆˋu Daˋi (m)× Chieˆˋu Rộng (m)× Chieˆˋu Cao (m)

b. Tiêu chuẩn Số lần Trao đổi Khí (ACH)

Giá trị ACH quyết định tốc độ làm mới không khí. Đối với môi trường công nghiệp, giá trị này rất cao:

2. Xác định Số lượng Quạt cần thiết

Sau khi có tổng lưu lượng QtổngQtổng​, quý vị sẽ chia cho lưu lượng gió của một chiếc quạt cụ thể (QquạtQquạt​) để xác định số lượng quạt cần mua.

Nquạt=QtổngQquạt (m3/h)Nquạt​=Qquạt (m3/h)​Qtổng​​

• Ví dụ: Tổng lưu lượng cần là 240.000 m3/h240.000 m3/h. Nếu chọn Quạt thông gió vuông 1380x1380mm (lưu lượng khoảng 44.500 m3/h44.500 m3/h), thì số lượng quạt cần là $240.000/44.500\approx 5.4$ quạt (làm tròn lên 6 quạt).

II. Kích thước Vật lý và Phân loại Quạt Hút Công Nghiệp

Kích thước vật lý của quạt phải phù hợp với vị trí và phương thức lắp đặt. Quạt hút công nghiệp được chia thành các loại chính dựa trên thiết kế và chức năng.

1. Quạt Thông Gió Vuông (Axial Fan) – Kích thước Khung

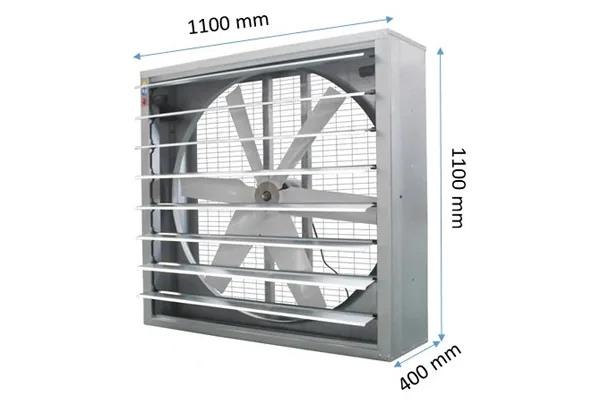

Quạt thông gió vuông (quạt hút gió lắp tường) là loại phổ biến nhất cho thông gió tổng thể áp suất âm. Kích thước quạt được xác định bằng kích thước khung ngoài (chiều dài x chiều rộng).

• Tiêu chuẩn lắp đặt: Khi lắp đặt, kích thước lỗ khoét phải lớn hơn kích thước khung quạt một chút (khoảng 1-2cm) và cần gia cố khung thép xung quanh để đảm bảo độ vững chắc.

2. Quạt Hút Ly Tâm (Centrifugal Fan) – Kích thước Cửa hút/xả

Quạt ly tâm được dùng khi cần áp suất cao (hút bụi, hút khói qua ống gió công nghiệp). Kích thước vật lý của quạt ly tâm phức tạp hơn (thường có kích thước vỏ ốc lớn), nhưng kích thước quan trọng nhất là:

• Kích thước cửa hút và cửa xả: Phải khớp với đường kính của ống gió (ví dụ: $\Phi 300,\Phi 500$). Kích thước này ảnh hưởng trực tiếp đến tốc độ dòng khí.

3. Quạt Hút Nối Ống (Inline Duct Fan) – Kích thước Đường kính ống

Thường là quạt ly tâm hoặc hướng trục được dùng để tăng áp suất trong đường ống:

• Kích thước: Được xác định bằng đường kính ống gió (ví dụ: D100, D200, D315).

III. Các yếu tố Kỹ thuật ảnh hưởng đến Kích thước Lựa chọn

Việc chọn kích thước quạt hút công nghiệp không chỉ dừng lại ở lưu lượng, mà còn phải tính đến môi trường và hệ thống lắp đặt.

1. Tổn thất Áp suất và Loại Quạt

Nếu hệ thống thông gió có sức cản lớn (ống gió dài, bộ lọc), cần giảm số lượng quạt hướng trục và chuyển sang Quạt Ly Tâm có áp suất cao hơn.

• Quạt Ly Tâm Trung/Cao áp: Bắt buộc khi áp suất tĩnh vượt quá 100-150 Pa (ví dụ: hút khói bếp công nghiệp, hút bụi).

• Quạt Hướng Trục: Phù hợp cho áp suất thấp (dưới 100 Pa) – thông gió lắp tường, không qua ống gió dài.

2. Chất liệu Cánh Quạt và Khung

Chất liệu quyết định kích thước quạt phù hợp với môi trường.

• Môi trường ăn mòn/ẩm ướt: Cần chọn quạt có khung và cánh bằng Inox (thép không gỉ) hoặc Quạt thông gió Composite (nhựa FRP). Kích thước vật lý của quạt Composite thường lớn hơn nhưng trọng lượng nhẹ hơn và có độ bền hóa học vượt trội.

• Môi trường thông thường: Cánh hợp kim nhôm hoặc Inox 430.

3. Vị trí và Mật độ lắp đặt

• Lắp đặt tường: Quạt thông gió vuông (600x600mm đến 1380x1380mm) thường được lắp thành một hàng dọc theo tường. Khoảng cách giữa các quạt phải được tính toán để đảm bảo luồng khí được phân phối đều.

• Lắp đặt mái: Quạt thông gió mái nhà được chọn dựa trên khả năng hút khí nóng tích tụ ở vị trí cao nhất. Kích thước quạt mái thường nhỏ hơn quạt vuông nhưng cần áp suất tốt hơn.

IV. Lựa chọn Quạt Hút Công Nghiệp Tối ưu tại Tổng kho quạt điện

Để giúp quý vị chọn kích thước quạt hút công nghiệp hiệu quả và kinh tế nhất, Tổng kho quạt điện cung cấp các giải pháp chất lượng từ các thương hiệu hàng đầu.

1. Ưu tiên Lưu lượng và Hiệu suất Năng lượng

Khi chọn quạt thông gió vuông, hãy ưu tiên các thương hiệu như Dasin (động cơ 100% dây đồng, hoạt động bền bỉ) hoặc Fanpro (cánh Inox, hiệu suất lưu lượng cao), ngay cả khi giá cao hơn. Việc này đảm bảo quạt đạt đúng kích thước công suất (CFM) và tiết kiệm điện năng lâu dài.

2. Tư vấn Giải pháp Đồng bộ

Chúng tôi không chỉ cung cấp quạt mà còn tư vấn về hệ thống đồng bộ:

• Máy làm mát công nghiệp: Được lắp đặt ở phía đối diện quạt hút vuông để tạo hệ thống làm mát bay hơi.

• Ống gió mềm công nghiệp: Sử dụng để kết nối các hệ thống quạt ly tâm.

V. Tổng kho quạt điện giới thiệu các sản phẩm liên quan

Để hoàn thiện hệ thống thông gió công nghiệp của quý vị, cần kết hợp quạt hút với các sản phẩm sau:

• Quạt Ly Tâm Cao Áp và Hút Bụi: Dành cho các hệ thống cần áp suất cực lớn (lọc bụi, hút khí thải phức tạp). Kích thước được xác định bởi yêu cầu áp suất.

• Quạt Thông Gió Composite: Lựa chọn kích thước quạt hút làm từ nhựa FRP cho môi trường hóa chất, ăn mòn.

• Quạt Đứng/Treo Tường Công Nghiệp: Dùng để làm mát cục bộ, hỗ trợ lưu thông không khí bên trong, bổ sung cho hệ thống quạt hút lắp tường.

• Máy Lạnh Di Động Công Nghiệp: Làm mát điểm cho máy móc, giảm tải nhiệt độ cục bộ trong khu vực sản xuất.

VI. Kết luận

Việc xác định kích thước quạt hút công nghiệp là sự kết hợp giữa tính toán lưu lượng gió (Q) dựa trên ACH và lựa chọn kích thước vật lý (khung quạt, đường kính ống) phù hợp với môi trường lắp đặt và yêu cầu về áp suất tĩnh.

Đầu tư vào quạt có kích thước công suất chính xác và chất lượng cao sẽ đảm bảo môi trường làm việc thông thoáng, tăng cường năng suất và tiết kiệm chi phí vận hành cho doanh nghiệp.
