Kích thước quạt hút mùi âm trần: Chi tiết về kích thước khoét trần tiêu chuẩn

Bá An ,
ĐĂNG TẢI: 27/02/2026 | CẬP NHẬT: 09/02/2026

Quạt hút mùi âm trần là giải pháp thông gió được thiết kế để lắp đặt ẩn bên trong trần giả hoặc trần thạch cao, giúp loại bỏ mùi hôi, hơi ẩm mà vẫn đảm bảo tính thẩm mỹ cao cho không gian. Việc lựa chọn đúng kích thước quạt hút mùi âm trần là rất quan trọng, không chỉ vì nó phải khớp với lỗ khoét trên trần mà còn vì nó phải cung cấp đủ lưu lượng gió (CFM) và áp suất (Pa) cần thiết cho hệ thống dẫn khí.

Kích thước quạt âm trần bao gồm ba yếu tố kỹ thuật chính: Kích thước công suất (CFM), Kích thước lắp đặt (Kích thước khoét trần), và Kích thước ống dẫn khí. Sai sót ở bất kỳ yếu tố nào cũng có thể dẫn đến quạt hoạt động kém hiệu quả, gây rung lắc hoặc phải sửa chữa cấu trúc trần phức tạp.

Tổng kho quạt điện, với kinh nghiệm cung cấp các dòng quạt hút âm trần và quạt hút mùi nối ống, sẽ hướng dẫn quý vị cách xác định các kích thước này một cách chi tiết và chuẩn xác nhất.

MỤC LỤC

Kích thước quạt hút mùi âm trần

Kích thước quạt hút mùi âm trần thường được lựa chọn dựa trên lưu lượng gió yêu cầu (Q/CFM) và không gian lắp đặt thực tế. Trên thị trường, các dòng quạt phổ biến thường có kích thước khoét trần (thân quạt) từ khoảng 200 × 200 mm, 250 × 250 mm, 300 × 300 mm đến 400 × 400 mm. Kích thước càng lớn thường đi kèm lưu lượng gió cao hơn, phù hợp cho các khu vực cần thông gió mạnh và liên tục.

Trong đó, lưu lượng gió (Q) là yếu tố quan trọng nhất, vì đây là chỉ số quyết định hiệu quả hút mùi và khử ẩm. Lưu lượng cần thiết được tính toán dựa trên thể tích phòng và tiêu chuẩn trao đổi khí (ACH).

Tính Lưu lượng quạt Theo Thể tích Phòng

Quy trình tính toán CFM cho quạt hút mùi âm trần tương tự như tính CFM cho quạt hút mùi nhà vệ sinh nói chung:

Tính thể tích (V): V (m³) = Dài × Rộng × Cao.
Lưu lượng yêu cầu (Q):

Ví dụ: Phòng vệ sinh 3 m × 2 m × 2.5 m có thể tích V = 15 m³. Khi đó lưu lượng cần thiết là Q = 15 × 8 = 120 m³/h (tương đương khoảng 70 CFM).

Dải lưu lượng phổ biến của quạt hút mùi âm trần

Quạt hút âm trần trên thị trường thường có dải CFM phổ biến:

Quạt nhỏ: 80 CFM – 120 CFM, phù hợp cho phòng vệ sinh tiêu chuẩn.
Quạt lớn: 150 CFM – 250 CFM, thích hợp cho phòng tắm Master hoặc phòng có bồn sục.

Nếu CFM cần thiết vượt quá 180 CFM và đặc biệt khi đường ống dẫn khí dài hoặc nhiều co gấp, quý vị nên ưu tiên chuyển sang sử dụng quạt ly tâm công nghiệp nối ống để đảm bảo khả năng tạo áp suất tĩnh, giúp duy trì hiệu suất hút ổn định.

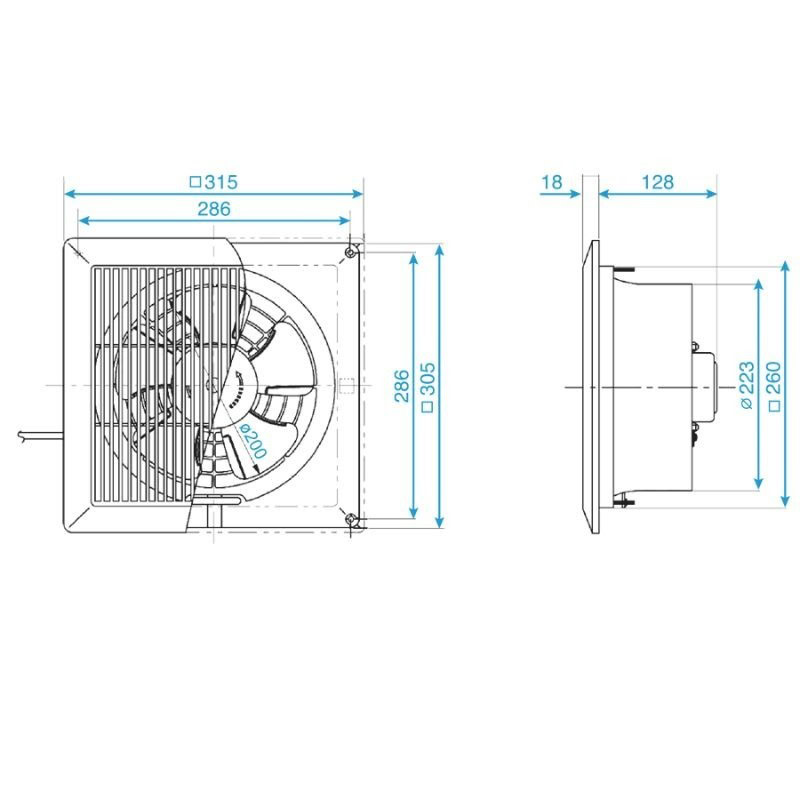

Kích thước Khoét trần (Kích thước thân quạt)

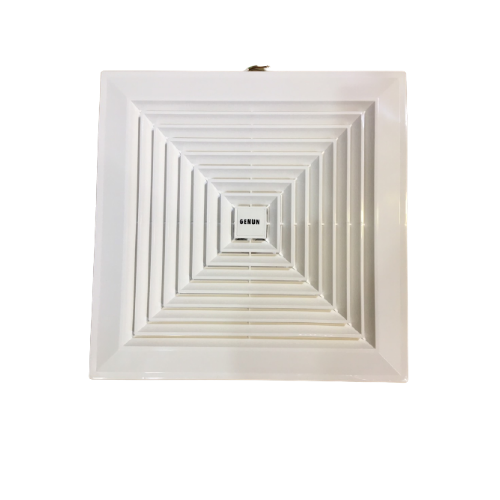

Kích thước khoét trần là kích thước của thân quạt (housing), quyết định lỗ cần cắt trên trần thạch cao.

Kích thước 20×20 cm (tương đương 200 × 200 mm) là dòng quạt nhỏ gọn, thường có lưu lượng gió dao động từ 80 CFM đến 100 CFM. Quạt hút mùi nhà vệ sinh 20×20 là lựa chọn thẩm mỹ cho phòng nhỏ.
Kích thước 25x25cm và 30x30cm: Dành cho quạt có CFM cao hơn hoặc quạt có tích hợp thêm đèn sưởi.
Lưu ý lắp đặt: Luôn đo lại kích thước thân quạt của nhà sản xuất trước khi khoét trần. Kích thước mặt lưới trang trí thường lớn hơn kích thước khoét trần một chút.

Kích thước Ống dẫn khí

Ống dẫn khí (thường là ống gió mềm công nghiệp) phải khớp với cửa xả của quạt và cần đủ lớn để giảm thiểu tổn thất áp suất.

Đường kính ống phổ biến gồm Φ100 mm (phù hợp cho quạt nhỏ 80 CFM – 120 CFM) và Φ150 mm (dành cho quạt có lưu lượng lớn hơn).
Quy tắc kỹ thuật: Khi lưu lượng tăng thì đường kính ống cũng cần tăng theo. Ống Φ150 mm tạo sức cản thấp hơn đáng kể so với ống Φ100 mm ở cùng mức lưu lượng, nhờ đó quạt hoạt động ổn định hơn, hiệu quả hơn và giảm độ ồn trong quá trình vận hành.

Yếu tố Độ ồn và Áp suất

Kích thước quạt hút mùi âm trần còn được đánh giá bằng mức độ ồn và khả năng tạo áp suất.

1. Kích thước Độ ồn

Độ ồn là yếu tố cảm nhận trực tiếp: 2.0 Sone thường được xem là khá ồn, trong khi 1.0 Sone được đánh giá là rất yên tĩnh.

Khuyến nghị tối ưu: Nên chọn quạt có độ ồn dưới 1.5 Sone cho khu vực sinh hoạt chung và dưới 1.0 Sone cho phòng ngủ để đảm bảo sự thoải mái.

2. Khả năng Tạo Áp suất

Nếu quạt âm trần là loại hướng trục truyền thống, nó sẽ mất đến 50% CFM nếu ống gió mềm dài và gấp khúc.

Giải pháp Nối ống: Sử dụng quạt nối ống ly tâm. Loại quạt này có khả năng tạo áp suất (P) cao hơn, giúp duy trì CFM đã tính toán ngay cả khi ống dẫn dài và có nhiều khúc cua (tham khảo giảm tiếng ồn quạt hút).

Tổng kho quạt điện giới thiệu các sản phẩm liên quan

Để tối ưu hóa hệ thống hút mùi âm trần, quý vị có thể tham khảo các sản phẩm sau tại Tổng kho quạt điện:

Quạt hút mùi nối ống: Giải pháp ly tâm tốt nhất cho việc lắp đặt ẩn, tạo áp suất cao và giảm độ ồn tại nguồn.

Ống gió công nghiệp: Cung cấp ống gió mềm cách âm và chống cháy (cho bếp), đảm bảo sự kín khít và giảm tổn thất áp suất.
Quạt ly tâm Mini: Các dòng quạt ly tâm nhỏ gọn, thích hợp cho việc thông gió các hộp kỹ thuật cần áp suất cao.
Quạt dân dụng: Các loại quạt đứng, quạt treo tường để bổ sung lưu thông không khí trong các khu vực khác.

Kết luận

Việc lựa chọn kích thước quạt hút mùi âm trần cần cân đối giữa kích thước lắp đặt thực tế (khoét trần 20 × 20 cm hoặc 30 × 30 cm), lưu lượng CFM cần thiết (được tính toán theo tiêu chuẩn) và khả năng kiểm soát độ ồn (Sone). Với hệ thống ống dẫn khí dài hoặc nhiều khúc cua, quạt ly tâm nối ống là giải pháp kỹ thuật tối ưu hơn so với quạt hướng trục truyền thống.
