Trong các hệ thống cơ điện (M&E), đường ống dẫn khí được ví như mạng lưới mạch máu vận chuyển sinh khí cho toàn bộ công trình. Tuy nhiên, để hệ thống này vận hành mượt mà, đạt đúng lưu lượng gió thiết kế và không gây ra tiếng ồn khó chịu, việc tuân thủ nghiêm ngặt các tiêu chuẩn lắp đặt ống gió là yếu tố quyết định hàng đầu. Việc thi công sai quy cách không chỉ dẫn đến rò rỉ khí làm giảm áp suất mà còn gây lãng phí điện năng nghiêm trọng và tiềm ẩn nguy cơ mất an toàn cháy nổ.

Mỗi dự án từ căn hộ cao cấp, văn phòng hạng A cho đến nhà xưởng công nghiệp đều có những yêu cầu đặc thù về kỹ thuật lắp đặt. Việc phối hợp giữa thiết bị quạt hút và hệ thống đường ống đòi hỏi sự tính toán tỉ mỉ về khoảng cách treo đỡ, độ kín khít của mối nối và chất lượng vật liệu bảo ôn. Tổng kho quạt điện, với vai trò là đơn vị chuyên sâu trong lĩnh vực tư vấn và cung cấp vật tư thông gió, sẽ cung cấp cho quý vị một bản cẩm nang toàn diện về quy chuẩn lắp đặt ống gió hiện đại nhất, giúp quý vị tối ưu hóa công năng và đảm bảo sự bền vững cho dự án của mình.

Tầm quan trọng của tiêu chuẩn lắp đặt trong hệ thống HVAC

Việc áp dụng các tiêu chuẩn kỹ thuật trong lắp đặt không chỉ là yêu cầu để vượt qua các kỳ nghiệm thu khắt khe mà còn mang lại những lợi ích thiết thực trong suốt vòng đời vận hành của công trình. Một hệ thống đường ống được lắp đặt cẩn thận sẽ bảo vệ toàn bộ các thiết bị đắt tiền liên quan.

Đảm bảo hiệu suất luân chuyển không khí (CFM)

Khi quý vị tuân thủ đúng tiêu chuẩn, các đoạn ống sẽ được kéo căng (đối với ống mềm) hoặc lắp đặt phẳng, đúng cao độ (đối với ống tôn cứng). Điều này giúp giảm thiểu tối đa trở lực ma sát, đảm bảo cách tính lưu lượng gió của quạt hút trong bản vẽ thiết kế trở thành hiện thực. Nếu lắp đặt sai, áp suất tĩnh sẽ tăng vọt, khiến môi trường trở nên bí bách dù quạt vẫn đang chạy hết công suất.

Tiết kiệm năng lượng và giảm chi phí vận hành

Một hệ thống ống gió bị rò rỉ hoặc có nhiều khúc cua không cần thiết sẽ buộc quạt ly tâm công nghiệp phải hoạt động với cường độ cao hơn để bù đắp tổn thất. Bằng cách thực hiện đúng kỹ thuật làm kín mối nối, quý vị có thể tiết kiệm đến 25% chi phí điện năng tiêu thụ hàng tháng. Về lâu dài, điều này còn giúp bảo vệ động cơ quạt khỏi tình trạng quá tải, giảm tần suất phải bảo trì và thay thế linh kiện.

Kiểm soát tiếng ồn âm học

Tiếng ù hoặc tiếng rít gió thường xuất phát từ việc đường ống bị rung hoặc vận tốc gió quá cao tại các điểm thắt nút. Áp dụng tiêu chuẩn lắp đặt về giá treo và đệm cao su giảm chấn là biện pháp hữu hiệu nhất để giảm tiếng ồn quạt hút lan truyền vào không gian sinh hoạt, mang lại môi trường yên tĩnh cho người sử dụng.

Hệ thống quy chuẩn và tiêu chuẩn kỹ thuật áp dụng tại Việt Nam

Hiện nay, tại Việt Nam, các kỹ sư thường kết hợp giữa tiêu chuẩn quốc gia và các tiêu chuẩn quốc tế uy tín để triển khai thi công, đảm bảo sự tương thích cao nhất với các thiết bị nhập khẩu.

Tiêu chuẩn SMACNA (Mỹ)

SMACNA là bộ tiêu chuẩn phổ biến nhất trên thế giới về chế tạo và lắp đặt ống gió kim loại. Bộ tiêu chuẩn này quy định cực kỳ chi tiết về:

• Khoảng cách giữa các giá treo đỡ dựa trên kích thước ống.
• Các loại nẹp bích (TDC, TDF) và cách siết bulông.
• Kỹ thuật lắp đặt ống gió chống cháy và các van chặn lửa (Fire Damper).

Tiêu chuẩn TCVN 5687:2010

Đây là tiêu chuẩn quốc gia của Việt Nam về Thiết kế Hệ thống Thông gió và Điều hòa Không khí. Trong phần lắp đặt, TCVN 5687 nhấn mạnh vào việc bố trí miệng gió, cao độ lắp đặt ống và các yêu cầu về bù khí tươi cho phòng kín. Đặc biệt khi quý vị tìm hiểu cách lắp quạt thông gió cho phòng điều hòa, việc tuân thủ TCVN giúp đảm bảo nồng độ oxy và áp suất trong phòng luôn ở mức cân bằng.

Tiêu chuẩn về vật liệu và linh kiện phụ trợ trong thi công

Chất lượng vật tư đầu vào quyết định 50% độ bền của hệ thống. Quý vị cần kiểm tra kỹ hồ sơ chứng chỉ (CO/CQ) trước khi đưa vật liệu vào vị trí lắp đặt.

Ống gió tôn mạ kẽm và Inox

Tôn mạ kẽm phải có độ dày phù hợp với tiêu chuẩn chế tạo ống gió (thường từ 0.48mm đến 1.15mm). Đối với các khu vực bếp công nghiệp hoặc môi trường hóa chất, ống gió công nghiệp bằng Inox 304 là lựa chọn bắt buộc để chống lại sự ăn mòn và gỉ sét. Bề mặt ống phải sáng bóng, không có vết xước sâu hoặc móp méo làm ảnh hưởng đến dòng khí.

Ống gió mềm và các loại băng keo nhôm

Ống gió mềm (Flexible duct) cần chọn loại có lõi thép cường độ cao để không bị xẹp dưới áp suất âm. Tổng kho quạt điện khuyến nghị sử dụng băng keo nhôm (băng keo bạc) có độ bám dính cao và chịu nhiệt để làm kín các điểm nối giữa ống mềm và hộp box gió. Việc sử dụng băng keo điện thông thường tại các vị trí này là sai tiêu chuẩn và sẽ bị bong tróc sau vài tháng sử dụng.

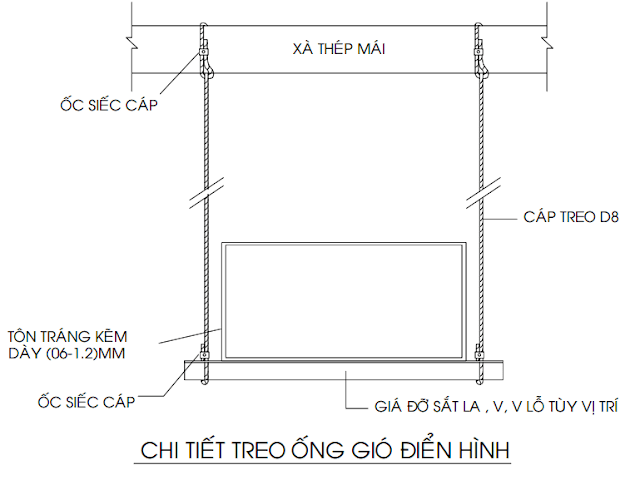

Kỹ thuật treo đỡ và gia cố hệ thống ống gió trên cao

Hệ thống treo đỡ là “khung xương” giữ cho đường ống ổn định. Nếu hệ thống treo không đạt chuẩn, đường ống sẽ bị võng, gây rò rỉ tại các mối nối và thậm chí là nguy hiểm nếu bị rơi.

Xác định khoảng cách giữa các giá treo

Theo tiêu chuẩn SMACNA, khoảng cách này phụ thuộc vào kích thước cạnh lớn nhất của ống gió vuông:

• Cạnh ống < 400mm: Khoảng cách giá treo tối đa 2.5m.
• Cạnh ống từ 400mm – 1000mm: Khoảng cách giá treo tối đa 2.0m.
• Cạnh ống > 1000mm: Khoảng cách giá treo từ 1.2m – 1.5m và cần gia cố thêm thép góc V bảo vệ.

Yêu cầu đối với ty ren và thanh thép đỡ

Thanh ty ren (threaded rod) phải được lắp thẳng đứng, không được nghiêng. Quý vị nên sử dụng nở đạn (drop-in anchor) loại tốt để cố định ty ren vào trần bê tông. Thanh thép đỡ ngang thường dùng thép V hoặc thanh Unistrut. Tại các vị trí khúc cua (co, tê) hoặc nơi lắp đặt quạt hút mùi nối ống, bắt buộc phải có giá treo độc lập để chịu lực tải riêng cho thiết bị.

Yêu cầu về kết nối và độ kín khít của đường ống

Mối nối là nơi dễ xảy ra thất thoát áp suất nhất. Tiêu chuẩn lắp đặt quy định rất kỹ về việc xử lý các mặt bích.

Kết nối bích TDC và TDF

Khi lắp đặt ống bích TDC/TDF, quý vị cần:

• Dán gioăng (Gasket) bằng cao su xốp hoặc silicon dọc theo toàn bộ chu vi mặt bích.
• Sử dụng kẹp bích (Cleat) với khoảng cách tối đa 200mm/chiếc để ép chặt hai mặt bích lại với nhau.
• Siết chặt bulông ở 4 góc đều tay để đảm bảo không có khe hở ánh sáng nào lọt qua.

Kết nối ống gió mềm với thiết bị đầu cuối

Khi kết nối ống gió mềm vào miệng quạt hút âm trần hoặc cửa gió, quý vị phải lồng ống mềm sâu vào cổ ống ít nhất 50mm. Sau đó, sử dụng dây đai siết (cổ dê) bằng inox hoặc nhựa chuyên dụng để cố định. Tuyệt đối không dùng dây kẽm buộc vì sẽ làm rách lớp nhôm của ống gió mềm.

Tiêu chuẩn thi công bảo ôn và cách nhiệt đường ống dẫn khí

Đối với hệ thống điều hòa, nếu quý vị đang phân vân có nên lắp điều hòa âm trần nối ống gió, hãy chú trọng đến phần bảo ôn. Nếu bọc bảo ôn sai kỹ thuật, hiện tượng đọng sương sẽ phá hủy toàn bộ trần thạch cao đắt tiền.

Kỹ thuật dán tấm cách nhiệt

Vật liệu thường dùng là bông thủy tinh tỷ trọng cao hoặc cao su lưu hóa dạng tấm (PE/Nitrile).

• Làm sạch bề mặt: Trước khi dán, bề mặt ống phải sạch bụi và dầu mỡ.
• Dán kín mối nối: Các đường giáp mí giữa các tấm bảo ôn phải được dán kín bằng băng keo nhôm rộng 50mm-75mm.
• Tránh “Cầu nhiệt”: Các vị trí ty treo xuyên qua lớp bảo ôn cần được xử lý bằng keo bọt nở hoặc bọc kín để ngăn không cho nhiệt độ môi trường tiếp xúc trực tiếp với vỏ tôn lạnh.

Công tác kiểm tra, thử nghiệm và nghiệm thu sau khi lắp đặt

Sau khi hoàn tất việc lắp ghép theo biện pháp thi công ống gió đã phê duyệt, hệ thống cần được chạy thử và cân chỉnh.

Thử kín (Leakage Testing)

Đối với các công trình yêu cầu độ kín Class B trở lên, đơn vị thi công phải sử dụng máy tạo khói để kiểm tra các mối nối. Nếu thấy khói lọt ra ngoài, quý vị phải tháo ra xử lý lại gioăng hoặc bôi thêm silicon kín khí. Việc thử kín đảm bảo rằng áp suất thực tế khớp với công thức tính công suất quạt hút đã tính toán trước đó.

Cân chỉnh lưu lượng gió (TAB – Testing, Adjusting, Balancing)

Kỹ thuật viên sử dụng máy đo tốc độ gió tại các miệng Diffuser. Bằng cách điều chỉnh các van gió (Damper), luồng khí sẽ được phân bổ đúng như thiết kế cho từng phòng. Đây là bước cực kỳ quan trọng để đảm bảo phòng ở xa quạt nhất vẫn nhận đủ gió mát hoặc được hút mùi triệt để.

Những sai sót phổ biến dẫn đến mất an toàn và giảm hiệu suất

Ngay cả những thợ thi công lâu năm đôi khi cũng mắc phải những lỗi cơ bản làm giảm giá trị của hệ thống.

Sử dụng ống gió mềm quá dài

Ống gió mềm chỉ nên dùng cho các đoạn nhánh cuối với chiều dài tối đa là 1.2m – 1.5m. Nhiều đơn vị lạm dụng ống mềm để thi công nhanh, dẫn đến trở lực hệ thống tăng vọt. Quý vị nên sử dụng ống tôn cứng cho các trục chính để đảm bảo sự ổn định của nguyên lý quạt hút gió.

Bỏ qua khớp nối mềm (Canvas) tại miệng quạt

Đây là sai lầm phổ biến nhất gây ra tiếng ồn. Khi cấu tạo quạt hút ly tâm vận hành, rung động từ motor sẽ truyền dọc theo đường ống nếu không có khớp nối vải bạt (canvas) cách ly. Khớp nối mềm giúp triệt tiêu rung động và bảo vệ hệ thống treo đỡ.

Tổng kho quạt điện giới thiệu các sản phẩm liên quan

Để hỗ trợ quý vị thực hiện tiêu chuẩn lắp đặt ống gió một cách chuyên nghiệp và đạt chất lượng cao nhất, Tổng kho quạt điện cung cấp đầy đủ các thiết bị và vật tư đồng bộ:

• Ống gió công nghiệp: Cung cấp ống tôn mạ kẽm các loại, ống gió xoắn tròn xoắn và ống gió mềm có bảo ôn tiêu chuẩn quốc tế.
• Quạt ly tâm công nghiệp: Các dòng quạt chất lượng cao, cân bằng động chính xác, lý tưởng để kết nối với hệ thống ống dẫn dài.
• Quạt thông gió vuông Fanpro: Dòng quạt gắn tường bền bỉ, hỗ trợ thông gió nhà xưởng hiệu quả.
• Quạt hút mùi nối ống: Giải pháp tăng áp trung gian mạnh mẽ cho các căn hộ chung cư và văn phòng.
• Linh phụ kiện: Đầy đủ ty ren, nở đạn, thanh Unistrut, băng keo nhôm và silicon kín khí chuyên dụng.

Kết luận

Tuân thủ tiêu chuẩn lắp đặt ống gió không chỉ là đảm bảo các con số kỹ thuật trên giấy tờ mà là cam kết về chất lượng sống và sự an toàn cho toàn bộ công trình. Một hệ thống đường ống được thi công bài bản, treo đỡ vững chắc và kín khít tuyệt đối sẽ giúp quạt hút hoạt động êm ái, kéo dài tuổi thọ thiết bị và tối ưu hóa chi phí điện năng. Đừng vì tiết kiệm thời gian hay chi phí vật tư nhỏ mà làm ảnh hưởng đến hiệu suất của một hệ thống HVAC đồ sộ.

Hy vọng những chia sẻ kỹ thuật chi tiết từ Tổng kho quạt điện đã giúp quý vị có cái nhìn rõ nét và tự tin hơn trong việc giám sát hoặc trực tiếp triển khai hệ thống thông gió. Chúng tôi luôn sẵn sàng đồng hành cùng quý vị với những sản phẩm “Hàng chuẩn – Giá đúng” và dịch vụ tư vấn kỹ thuật tận tâm nhất.
