Biến tần cho quạt thông gió: Giải pháp điều khiển và tiết kiệm điện 2026

Trong các hệ thống thông gió công nghiệp và thương mại quy mô lớn, việc để động cơ quạt hút hoạt động liên tục ở 100% công suất định mức không chỉ gây lãng phí năng lượng điện khổng lồ mà còn làm tăng độ mài mòn cơ khí và gây tiếng ồn không cần thiết khi phụ tải nhiệt thực tế giảm xuống. Để giải quyết triệt để vấn đề điều tiết lưu lượng gió linh hoạt và tối ưu hóa chi phí vận hành, việc ứng dụng biến tần cho quạt thông gió (Variable Frequency Drive – VFD) là giải pháp kỹ thuật tự động hóa tiên tiến nhất hiện nay.

Biến tần cho phép thay đổi tốc độ quay của động cơ điện không đồng bộ ba pha bằng cách biến đổi tần số ($f$) và điện áp ($V$) của nguồn điện cấp vào. Bằng việc kết hợp biến tần với các cảm biến áp suất, nhiệt độ hay nồng độ khí độc (CO, CO2), hệ thống thông gió có thể tự động tăng giảm lưu lượng gió ($Q$) chính xác theo nhu cầu thực tế theo thời gian thực. Sự hiểu biết sâu sắc về nguyên lý biến tần, các định luật đồng dạng của quạt và kỹ thuật cài đặt tham số là điều bắt buộc đối với các kỹ sư cơ điện (MEP) và kỹ thuật viên bảo trì nhà máy.

Tổng kho quạt điện xin cung cấp bài phân tích chuyên sâu, toàn diện dưới góc độ kỹ thuật tự động hóa và khí động học về nguyên lý vận hành của biến tần quạt, phương pháp tính toán điện năng tiết kiệm, sơ đồ đấu nối và các tiêu chí lựa chọn biến tần chuẩn xác nhất.

Khái niệm và nguyên lý hoạt động của biến tần trong hệ thống quạt

Để hiểu rõ lý do biến tần có thể điều khiển tốc độ gió mượt mà, chúng ta cần phân tích cấu trúc mạch điện tử công suất và mối quan hệ giữa tần số nguồn điện với tốc độ quay của động cơ.

Tốc độ quay đồng bộ của từ trường stator trong động cơ không đồng bộ ba pha được tính bằng công thức: n = (60 x f) / p (vòng/phút), trong đó $f$ là tần số nguồn điện cấp vào (Hz) và $p$ là số cặp cực từ của cuộn dây động cơ. Do số cặp cực $p$ là thông số cơ khí cố định khi sản xuất động cơ, phương pháp duy nhất để thay đổi tốc độ quay $n$ một cách liên tục và mượt mà là thay đổi tần số $f$.

Cấu tạo bên trong của một bộ biến tần tiêu chuẩn gồm ba khối chức năng chính:

• Khối chỉnh lưu (Rectifier): Sử dụng các diode hoặc thyristor công suất để biến đổi nguồn điện xoay chiều AC (220V hoặc 380V) từ lưới điện thành nguồn điện một chiều DC phẳng.
• Khối lọc bus một chiều (DC Bus Link): Gồm các tụ điện hóa học dung lượng lớn và cuộn cảm kháng (choke) có nhiệm vụ san phẳng điện áp DC, tích trữ năng lượng và lọc bỏ các thành phần sóng hài bậc cao.
• Khối nghịch lưu (Inverter Bridge): Sử dụng các van bán dẫn công suất cao IGBT (Insulated Gate Bipolar Transistor) đóng cắt ở tần số rất cao (từ 2 kHz đến 16 kHz) theo phương pháp điều chế độ rộng xung (PWM – Pulse Width Modulation). Khối nghịch lưu tái tạo lại dòng điện xoay chiều ba pha với tần số $f$ và điện áp $V$ có thể thay đổi linh hoạt từ 0 Hz đến 50 Hz hoặc 60 Hz cấp cho động cơ quạt.

Lợi ích vượt trội khi lắp đặt biến tần cho quạt thông gió

Việc trang bị biến tần mang lại những bước đột phá về hiệu quả tiết kiệm năng lượng điện, bảo vệ kết cấu cơ khí và nâng cao tính tự động hóa của công trình.

1. Tiết kiệm điện năng vượt trội theo Định luật đồng dạng quạt (Affinity Laws)

Trong kỹ thuật khí động học, quạt ly tâm và quạt hướng trục tuân theo các Định luật đồng dạng (Fan Affinity Laws). Mối quan hệ giữa tốc độ quay ($n$), lưu lượng gió ($Q$), áp suất tĩnh ($P$) và công suất tiêu thụ điện ($P_{\text{điện}}$) được biểu diễn như sau:

• Lưu lượng gió tỷ lệ thuận bậc một với tốc độ quay: Q1 / Q2 = n1 / n2
• Áp suất tĩnh tỷ lệ thuận bậc hai với tốc độ quay: P1 / P2 = (n1 / n2)^2
• Công suất điện tiêu thụ tỷ lệ thuận bậc ba với tốc độ quay: P1 / P2 = (n1 / n2)^3

Định luật bậc ba này chỉ ra rằng, khi quý vị giảm tốc độ quay của quạt xuống chỉ còn 80% (tương đương tần số 40 Hz), lưu lượng gió chỉ giảm 20% nhưng công suất điện năng tiêu thụ giảm xuống còn: (0.8)^3 = 0.512 (tức tiết kiệm đến gần 50% điện năng tiêu thụ). Nếu giảm tốc độ quạt xuống 50% (tần số 25 Hz), công suất điện tiêu thụ chỉ còn 12.5%, tiết kiệm tới 87.5% điện năng so với khi chạy trực tiếp qua lưới điện (quý vị có thể áp dụng công thức này để tính toán TCO tại bài viết về công thức tính công suất quạt hút).

2. Chức năng khởi động mềm (Soft Start) bảo vệ cơ khí

Khi khởi động động cơ quạt công suất lớn trực tiếp qua aptomat hoặc khởi động sao/tam giác (Star-Delta), dòng điện khởi động có thể vọt lên gấp 5 đến 7 lần dòng định mức ($I_{\text{đm}}$). Dòng khởi động lớn này gây sụt áp lưới điện nội bộ nhà máy và tạo ra một cú sốc mô-men xoắn cơ học cực mạnh lên cánh quạt, trục động cơ và dây curoa truyền động.

Biến tần giải quyết triệt để vấn đề này nhờ tính năng khởi động mềm (Soft Start). Tần số và điện áp được tăng dần từ 0 Hz lên 50 Hz trong khoảng thời gian tăng tốc (Acceleration Time) được cài đặt trước (thường từ 10 đến 30 giây). Quá trình này giúp động cơ tăng tốc êm ái, dòng khởi động không vượt quá 100% $I_{\text{đm}}$, loại bỏ hoàn toàn hiện tượng sốc cơ học, chống trượt đứt dây đai và kéo dài tuổi thọ bạc đạn động cơ (tìm hiểu thêm về cấu trúc cơ cấu truyền động tại cấu tạo quạt thông gió).

3. Điều khiển tự động vòng kín thông minh (Closed-loop PID Control)

Biến tần hiện đại tích hợp sẵn thuật toán điều khiển vi tích phân tỷ lệ (PID Controller). Biến tần nhận tín hiệu analog (4-20mA hoặc 0-10V) từ các cảm biến áp suất chênh lệch, cảm biến nhiệt độ hay cảm biến nồng độ khí CO/CO2 gắn trong phòng.

Khi cảm biến báo nồng độ CO2 vượt ngưỡng an toàn, biến tần tự động tăng tần số để quạt chạy hết công suất hút khí ô nhiễm ra ngoài. Khi không khí trong phòng đã sạch, biến tần tự động hạ tần số xuống mức thấp để duy trì sự thông thoáng êm dịu, loại bỏ hoàn toàn sự can thiệp thủ công của con người (tham khảo thêm kỹ thuật vận hành tối ưu tại cách sử dụng quạt thông gió).

4. Triệt tiêu tiếng ồn khí động học khi vận hành non tải

Tiếng ồn của quạt tỷ lệ thuận với tốc độ dòng khí qua cánh quạt. Vào ban đêm hoặc các giờ thấp điểm sản xuất, việc biến tần hạ tốc độ quay của quạt xuống 30-40 Hz sẽ làm giảm đáng kể tiếng gió rít và tiếng ồn cơ học, mang lại sự yên tĩnh cho khu vực xung quanh (tham khảo các biện pháp tiêu âm khác tại bài viết về giảm tiếng ồn quạt hút).

Các tiêu chí kỹ thuật lựa chọn biến tần phù hợp cho quạt

Lựa chọn đúng thông số kỹ thuật của biến tần đảm bảo hệ thống vận hành tin cậy, không bị lỗi quá dòng hay quá nhiệt.

1. Công suất định mức và hệ số dự phòng

Khác với các tải nặng có mô-men xoắn không đổi (như máy nghiền, cần trục), quạt thông gió thuộc nhóm **tải mô-men biến thiên (Variable Torque load)**. Do đó, quý vị có thể chọn các dòng biến tần chuyên dụng cho tải HVAC/Pump/Fan.

• Công suất biến tần ($P_{\text{VFD}}$): Nên chọn công suất biến tần bằng hoặc lớn hơn một cấp so với công suất định mức của động cơ quạt (ví dụ: động cơ quạt 7.5 kW nên chọn biến tần 7.5 kW hoặc 11 kW nếu môi trường nhiệt độ phòng tủ điện cao trên 45 độ C).
• Kiểm tra dòng điện định mức ($I_{\text{đm}}$): Luôn so sánh dòng điện ngõ ra tối đa của biến tần phải lớn hơn dòng điện ghi trên nhãn động cơ ($I_{\text{motor}}$).

2. Điện áp nguồn cấp và loại pha

• Biến tần 1 pha 220V vào -> 3 pha 220V ra: Dùng cho các nhà xưởng nhỏ chỉ có điện lưới 1 pha dân dụng nhưng muốn điều khiển quạt ba pha đấu tam giác 220V.
• Biến tần 3 pha 380V vào -> 3 pha 380V ra: Dòng tiêu chuẩn phổ biến nhất trong công nghiệp, cấp nguồn điều khiển cho các động cơ quạt ba pha đấu sao hoặc tam giác 380V.

3. Chức năng chạy chữa cháy khẩn cấp (Fire Mode / Smoke Spill Override)

Đối với hệ thống quạt hút khói sự cố PCCC hoặc quạt tăng áp cầu thang trong các tòa nhà cao tầng, biến tần bắt buộc phải có tính năng **Fire Mode**. Khi nhận tín hiệu báo cháy từ trung tâm PCCC, biến tần sẽ bỏ qua toàn bộ các lỗi bảo vệ thông thường (như quá nhiệt, quá tải nhẹ) và ép quạt chạy hết 100% công suất cho đến khi động cơ tự hủy để hút khói thoát nạn cho con người.

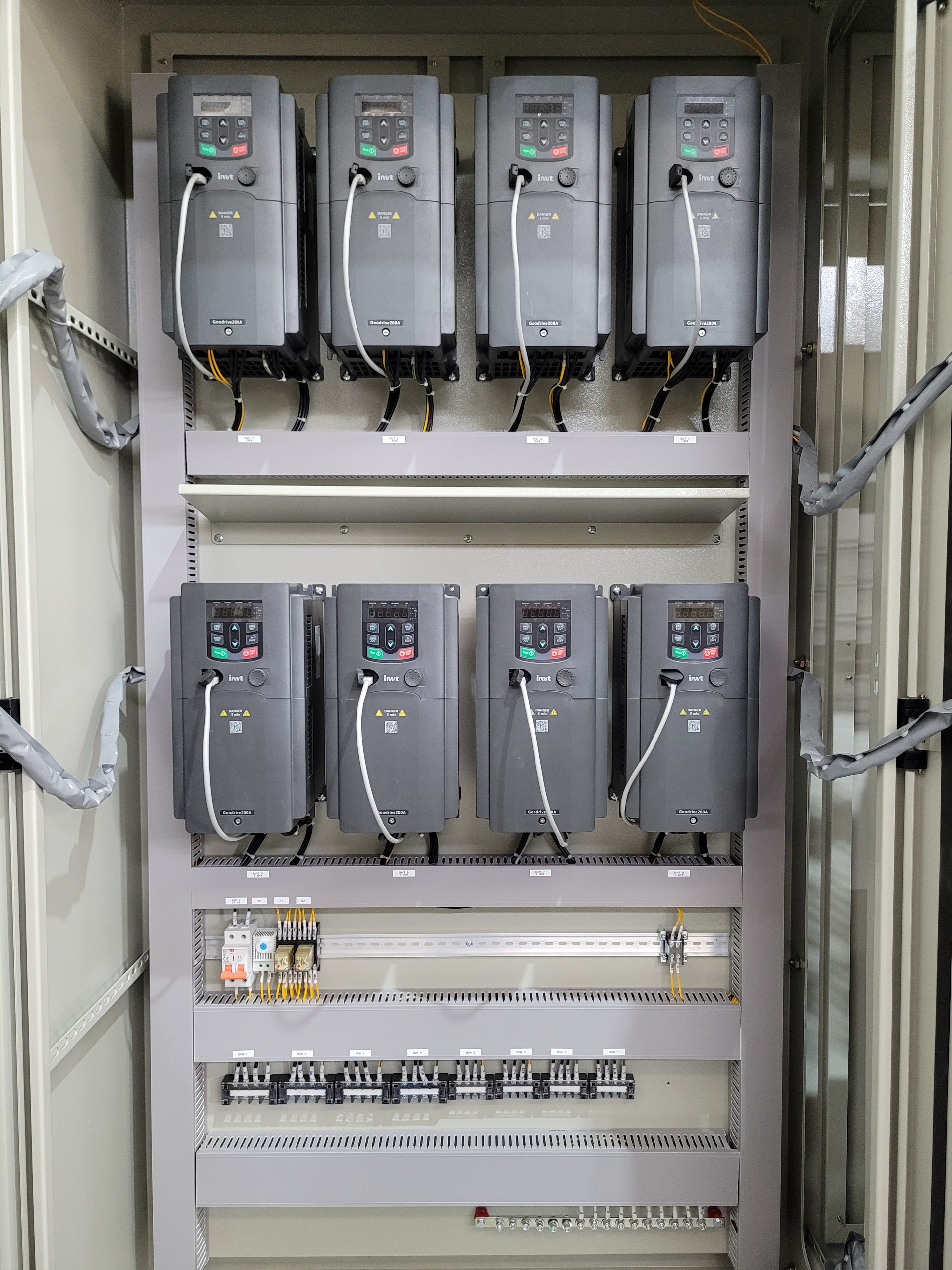

Sơ đồ đấu nối và cài đặt tham số cơ bản cho biến tần quạt

Quy trình đấu nối và cài đặt tham số đòi hỏi kỹ thuật viên phải tuân thủ đúng sơ đồ chân của nhà sản xuất (quý vị có thể tham khảo thêm quy tắc đấu điện tại bài viết cách đấu dây quạt thông gió).

1. Đấu nối mạch lực (Power Circuit)

• Đầu vào (Input): Nối nguồn điện lưới 3 pha vào các cọc R, S, T (hoặc L1, L2, L3) qua một aptomat MCCB bảo vệ.
• Đầu ra (Output): Nối từ các cọc U, V, W của biến tần đến 3 đầu dây của động cơ quạt. Bắt buộc dùng cáp điện có bọc giáp chống nhiễu và nối đất an toàn cọc PE của biến tần với vỏ máy quạt.

2. Đấu nối mạch điều khiển (Control Circuit)

• Lệnh chạy/dừng: Nối công tắc ngoài vào chân DI1 (Digital Input) và chân chung COM để điều khiển Run/Stop.
• Điều khiển tốc độ bằng chiết áp ngoài: Nối 3 chân của biến trở 10k Ohm vào các chân +10V, AI1 (Analog Input) và GND trên biến tần.
• Tín hiệu cảm biến: Nối tín hiệu dòng 4-20mA từ cảm biến áp suất vào chân AI2 và GND để chạy chế độ tự động PID.

3. Các tham số cài đặt cơ bản bắt buộc (Parameter Setup)

• Tần số cực đại (Max Frequency): Cài đặt 50.0 Hz (hoặc 60.0 Hz theo thiết kế quạt).
• Tần số cực tiểu (Min Frequency): Nên cài đặt từ 15.0 Hz đến 20.0 Hz. Không nên để quạt chạy dưới 15 Hz vì cánh quạt làm mát gắn trên trục động cơ quay quá chậm sẽ không đủ giải nhiệt cho stator, làm nóng động cơ.
• Thời gian tăng tốc (Acceleration Time): Cài đặt 15 đến 25 giây để khởi động êm ái.
• Thời gian giảm tốc (Deceleration Time): Cài đặt 20 đến 30 giây để dừng quạt từ từ, tránh quá áp trên bus DC do quán tính lớn của cánh quạt hồi tiếp năng lượng ngược lại biến tần.

Ứng dụng thực tế của biến tần quạt trong các công trình

Biến tần được ứng dụng rộng rãi trong các hệ thống thông gió yêu cầu sự kiểm soát vi khí hậu khắt khe và hiệu suất cao.

Trong các tầng hầm tòa nhà cao tầng, quạt hút thông gió kết hợp với cảm biến nồng độ khí CO điều khiển qua biến tần. Khi lượng xe ra vào ít (nồng độ CO thấp), quạt chạy ở tần số 25 Hz êm ái tiết kiệm điện. Giờ cao điểm nhiều khói xe, biến tần tăng tốc quạt lên 50 Hz để hút sạch khí độc (áp dụng công thức tính lưu lượng tại cách tính lưu lượng gió của quạt hút).

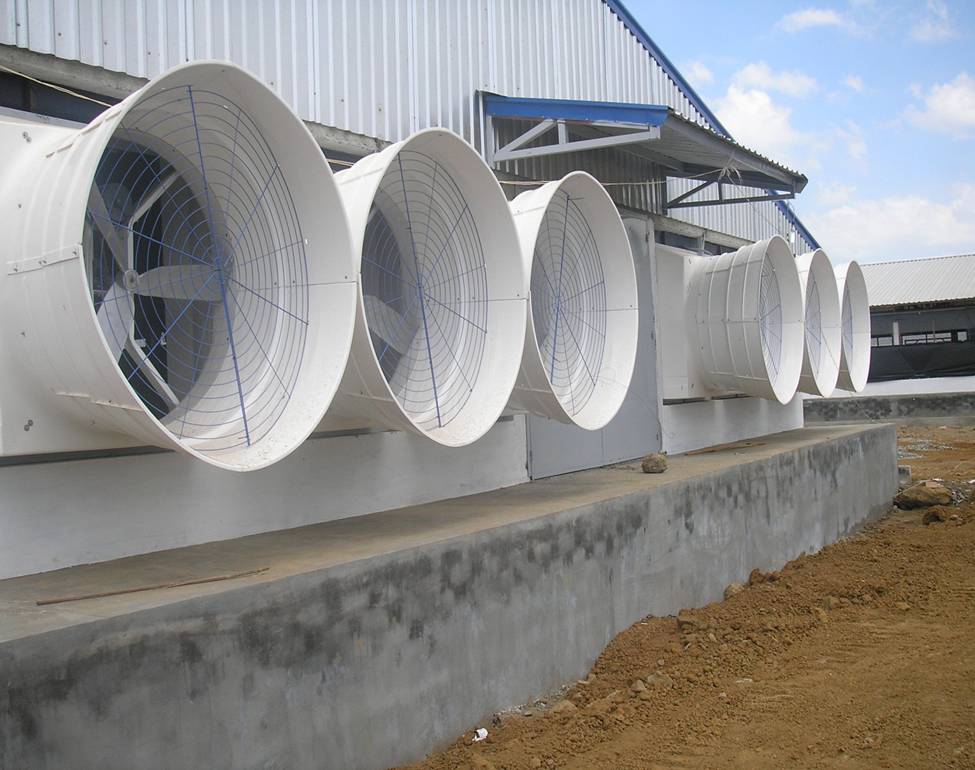

Trong các nhà xưởng dệt may, cơ khí lớn, biến tần điều khiển cụm quạt thông gió công nghiệp vuông lắp tường đồng bộ với hệ thống làm mát áp suất âm, giúp duy trì nhiệt độ nhà xưởng ổn định mà không lãng phí điện năng (tham khảo bảng giá quạt tại giá quạt thông gió nhà xưởng và giá quạt thông gió công nghiệp. Đọc thêm kỹ thuật thi công tại cách lắp quạt thông gió gắn tường).

Trong nông nghiệp công nghệ cao như các công trình nuôi yến, biến tần giúp quạt vận hành siêu êm ở tần số thấp, điều hòa vi khí hậu nhẹ nhàng không gây lùa gió mạnh làm chim yến hoảng sợ (tham khảo chi tiết tại quạt thông gió nhà yến. Đối với các không gian hẹp, quý vị có thể tìm hiểu thêm về quạt thông gió nhỏ nhất).

Tổng kho quạt điện giới thiệu các sản phẩm liên quan

Để xây dựng hệ thống thông gió công nghiệp tự động hóa tích hợp biến tần điều khiển thông minh, Tổng kho quạt điện cung cấp các dòng sản phẩm chất lượng cao:

• Quạt thông gió công nghiệp: Các dòng quạt hướng trục lắp tường vuông, tròn động cơ ba pha bền bỉ, tương thích hoàn hảo với các dòng biến tần điều khiển tốc độ.
• Quạt thông gió Dasin: Dòng quạt hút chất lượng cao, động cơ cuộn dây đồng 100% chịu nhiệt tốt, tích hợp rơ-le bảo vệ quá tải.
• Quạt ly tâm công nghiệp: Quạt ly tâm trung áp, cao áp công suất lớn dùng cho hệ thống hút bụi, hút khói kết nối biến tần điều khiển PID.
• Quạt thông gió vuông Fanpro: Quạt hút vuông cánh Inox khung mạ kẽm bền bỉ cho hệ thống làm mát áp suất âm nhà xưởng.

Kết luận

Lắp đặt biến tần cho quạt thông gió là một quyết định đầu tư chiến lược mang lại giá trị kinh tế và kỹ thuật vượt trội cho mọi công trình hiện đại. Dựa trên Định luật đồng dạng của quạt, việc điều chỉnh giảm tốc độ quay theo phụ tải thực tế giúp tiết kiệm đến 50-80% chi phí điện năng tiêu thụ, loại bỏ hiện tượng sốc dòng khi khởi động mềm và kéo dài tuổi thọ động cơ cơ khí. Việc kết hợp biến tần với các cảm biến tự động hóa giúp hệ thống thông gió luôn vận hành thông minh, duy trì chất lượng không khí đạt chuẩn và tối ưu hóa chi phí vận hành cho doanh nghiệp.
