Cách lắp quạt thông gió âm trần chuẩn kỹ thuật từ A đến Z năm 2026

Quạt hút thông gió âm trần là thiết bị xử lý không khí tiêu chuẩn được ứng dụng rộng rãi trong các căn hộ hiện đại, văn phòng làm việc, khách sạn và nhà vệ sinh nhờ thiết kế giấu trần tinh tế và khả năng hút ẩm, khử mùi hiệu quả. Tuy nhiên, việc thi công đúng kỹ thuật đóng vai trò quyết định đến độ bền, độ êm ái khi vận hành và khả năng duy trì áp suất thông gió của máy.

Nắm vững cách lắp quạt thông gió âm trần chuẩn xác sẽ giúp quý vị chủ động khoét trần thạch cao chính xác, đi đường ống dẫn khí tối ưu và đấu nối điện an toàn tuyệt đối.

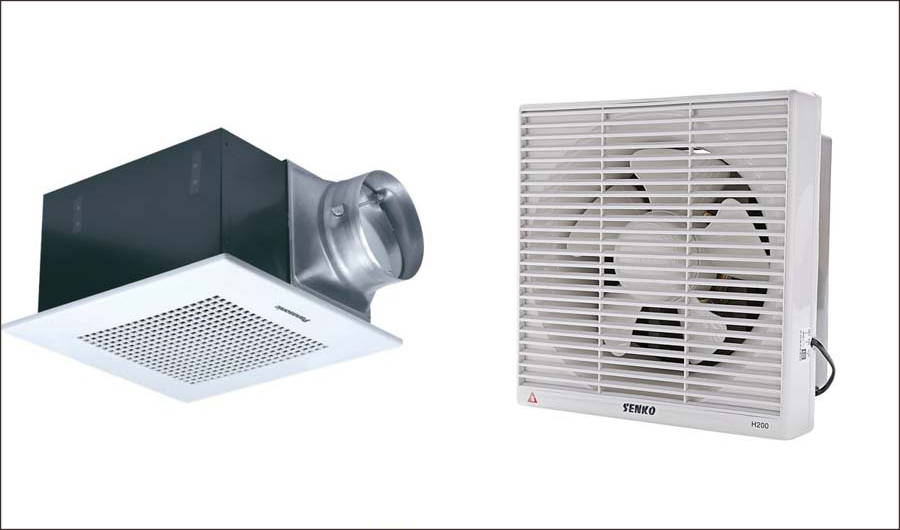

Khác biệt cơ bản giữa quạt âm trần và quạt gắn tường là toàn bộ phần thân vỏ máy nén và động cơ được giấu kín hoàn toàn phía trên trần giả thạch cao hoặc trần nhựa. Khí thải và hơi ẩm sau khi hút phải đi qua một hệ thống ống dẫn khí xả ra ngoài trời chứ không thể xả trực tiếp vào khoảng không trên trần.

Sự phức tạp trong cấu trúc đòi hỏi kỹ thuật viên hoặc người tự lắp đặt tại nhà phải tuân thủ nghiêm ngặt các bước định vị, gia cố khung xương trần và làm kín mối nối đường ống.

Tổng kho quạt điện xin cung cấp bài hướng dẫn chi tiết, đầy đủ và chuyên sâu dưới góc độ kỹ thuật cơ điện (MEP) về quy trình lắp đặt quạt hút thông gió âm trần, giúp quý vị tự tin thi công hoàn thiện công trình của mình.

Chuẩn bị dụng cụ và nguyên tắc an toàn trước khi thi công

Trước khi tiến hành khoét trần và đi đường ống, công tác chuẩn bị dụng cụ kỹ thuật và tuân thủ nguyên tắc an toàn lao động là điều bắt buộc.

Dụng cụ và vật tư cần thiết

• Dụng cụ khoét cắt trần: Cưa tay cắt thạch cao chuyên dụng (hoặc máy cắt thạch cao cầm tay), cưa lọng, máy khoan pin, thước dây, bút chì định vị và nivô thước thủy.
• Vật tư kết nối thông gió: Quạt hút âm trần phù hợp, đường ống gió mềm cách nhiệt hoặc ống nhựa PVC kích thước tương ứng cửa xả, đai siết cổ nhê bằng inox, băng keo nhôm (foil tape) làm kín chuyên dụng.
• Dụng cụ cố định và điện: Bộ tua vít, kìm tuốt dây điện, băng keo điện cách điện, nở nhựa, thanh ti treo ren hoặc dây cáp gia cố, vít bắn thạch cao.
• Trang bị bảo hộ: Kính bảo hộ chống bụi thạch cao, khẩu trang chống bụi mịn và găng tay bảo hộ.

Nguyên tắc an toàn điện và kiến trúc

• Ngắt nguồn điện tuyệt đối: Tắt aptomat (cầu dao) tổng cấp nguồn cho khu vực thi công trước khi chạm vào bất kỳ dây dẫn điện nào. Dùng bút thử điện kiểm tra lại chính xác trước khi đấu nối.
• Đo vị trí khung xương trần thạch cao: Dùng máy dò kim loại hoặc gõ nhẹ để xác định chính xác vị trí các thanh xương chính (xà gồ) của trần thạch cao. Vị trí khoét lỗ lắp quạt phải nằm giữa hai thanh xương trần, tuyệt đối không cắt đứt xương gồ chịu lực chính làm sập trần.

Các bước khoét trần thạch cao và lắp đặt khung treo gia cố

Giai đoạn khoét trần đòi hỏi sự tỉ mỉ để lỗ khoét vừa vặn với vỏ máy, đảm bảo tính thẩm mỹ và chắc chắn.

1. Đo đạc và vẽ sơ đồ khoét lỗ trần

Lưu ý phân biệt rõ hai kích thước: kích thước vỏ máy (Housing Size) và kích thước mặt che trang trí (Grille/Faceplate). Kích thước lỗ khoét trên trần thạch cao bắt buộc phải bằng đúng kích thước vỏ máy + thêm 5mm độ hở thao tác. Tuyệt đối không khoét lỗ theo kích thước mặt che trang trí bên ngoài vì mặt che luôn rộng hơn để trùm lên che mép khoét.

Áp khung vỏ máy hoặc tấm bìa định vị (đi kèm hộp quạt) lên trần thạch cao tại vị trí đã chọn. Dùng nivô thước thủy căn chỉnh khung vuông góc với các nếp tường, sau đó dùng bút chì vẽ chính xác đường viền cần cắt.

2. Cắt trần thạch cao an toàn

Đeo kính bảo hộ và khẩu trang. Dùng máy khoan tạo một lỗ khởi đầu ở 4 góc của hình vuông đã vẽ. Dưa cưa cắt thạch cao cầm tay vào lỗ khoan và cắt từ từ theo đường chỉ chì. Thao tác nhẹ nhàng để không làm nứt các mép thạch cao xung quanh.

3. Lắp đặt khung treo gia cố (Hanger Bars)

Trọng lượng của quạt hút âm trần tuy không quá nặng nhưng nếu chỉ để vỏ máy tựa trực tiếp lên tấm thạch cao mỏng 9mm, sự rung động liên tục khi động cơ quay sẽ gây nứt trần và phát ra tiếng ồn rung lắc rên rít (đọc thêm kỹ thuật tiêu âm tại bài viết về giảm tiếng ồn quạt hút).

Bắt buộc phải lắp giá treo gia cố. Dùng hai thanh ti ren hoặc hai thanh sắt V gia cố gác ngang lên hai thanh xà gồ gánh trần gần nhất. Cố định thân vỏ quạt vào thanh ti ren này bằng bulông. Việc gia cố này giúp toàn bộ trọng lượng quạt truyền trực tiếp lên khung xà gồ chịu lực của mái nhà chứ không đè lên tấm thạch cao.

Hướng dẫn kết nối đường ống dẫn khí và làm kín mối nối

Đường ống dẫn khí xả thải có nhiệm vụ đưa toàn bộ không khí ô nhiễm và hơi ẩm ra khỏi tòa nhà. Đây là công đoạn ảnh hưởng trực tiếp đến hiệu quả hút của quạt.

1. Định tuyến đường ống dẫn khí (Duct Routing)

Đường ống dẫn gió (thường sử dụng ống gió công nghiệp dạng ống gió mềm nhôm) phải được kéo từ cửa xả của quạt ra đến vị trí van thoát khí ngoài tường hoặc hộp kỹ thuật.

Nguyên tắc vàng trong định tuyến ống là: đường ống phải càng ngắn càng tốt và hạn chế tối đa các góc uốn cong. Mỗi khúc uốn vuông góc 90 độ sẽ tạo ra một lực cản khí động học rất lớn (tổn thất áp suất tĩnh), làm giảm từ 15% đến 25% lưu lượng gió CFM thực tế của quạt. Hãy kéo ống gió mềm thật căng, không để ống bị võng gập trũng xuống làm đọng nước ngưng tụ.

2. Kết nối và làm kín cửa xả (Damper Adaptor)

Hầu hết quạt hút âm trần đều trang bị sẵn một cửa xả tròn có van lật chống quay ngược (Backdraft Damper). Cửa van này tự động mở ra khi quạt chạy và đóng kín khi quạt tắt để ngăn mùi hôi, gió ngược và côn trùng từ bên ngoài chui vào phòng.

• Siết đai cổ nhê: Lồng đầu ống gió mềm trùm kín ra ngoài cổ xả của quạt. Dùng đai siết cổ nhê bằng kim loại vặn chặt bằng tua vít để cố định ống gió.
• Dán kín bằng băng keo nhôm chuyên dụng: Quấn tối thiểu 2-3 lớp băng keo nhôm (Aluminum Foil Tape) trùm qua mối nối giữa ống gió và cổ xả. Tuyệt đối không dùng băng keo simili nhựa thông thường vì sau một thời gian nóng ẩm, keo simili sẽ bị bong tróc gây rò rỉ hơi ẩm ngược trở lại trần giả.

Sơ đồ đấu nối dây điện an toàn cho quạt âm trần

Công tác đấu nối điện phải tuân thủ đúng sơ đồ ký hiệu trên vỏ máy và tiêu chuẩn an toàn (quý vị có thể tham khảo thêm kỹ thuật tại bài viết về cách đấu dây quạt thông gió).

Tháo nắp hộp bảo vệ mối nối điện (Junction Box) trên thân quạt. Luồn cáp điện nguồn 220V qua lỗ bọc ghen cách điện của vỏ hộp.

• Dây nóng (Line – ký hiệu L): Thường có màu đỏ hoặc nâu, đấu nối với dây cấp nguồn từ công tắc điều khiển tường.
• Dây trung tính (Neutral – ký hiệu N): Thường có màu đen hoặc xanh dương, đấu nối trực tiếp với đường dây trung tính nguồn điện.
• Dây tiếp địa (Ground – ký hiệu E): Thường có màu xanh lá cây hoặc sọc vàng, bắt buộc phải bắt chặt vào con vít tiếp địa vỏ kim loại của quạt để đảm bảo an toàn chống rò điện.

Dùng hạt đút nối dây (wire nuts) hoặc cút nối dây điện vặn chặt các mối nối, sau đó bọc cẩn thận bằng băng keo cách điện và đóng chặt nắp hộp nối lại.

Hiệu chuẩn hệ thống, tiêu âm và kiểm tra vận hành

Sau khi hoàn tất công tác cơ khí và điện, tiến hành các bước kiểm tra cuối cùng trước khi bàn giao hoàn thiện.

Đẩy toàn bộ thân máy vào vị trí lỗ khoét thạch cao, siết chặt các vít vây cố định quạt vào khung treo gia cố. Bật aptomat nguồn điện và bật công tắc kiểm tra vận hành thử. Quan sát lá van lật chống quay ngược mở ra trơn tru. Đưa một tờ giấy mỏng lại gần cửa hút, nếu giấy bị hút chặt vào mặt dưới quạt chứng tỏ quạt đã tạo ra lực hút áp suất âm mạnh mẽ (đọc thêm chi tiết công năng tại bài viết về công dụng của quạt hút âm trần).

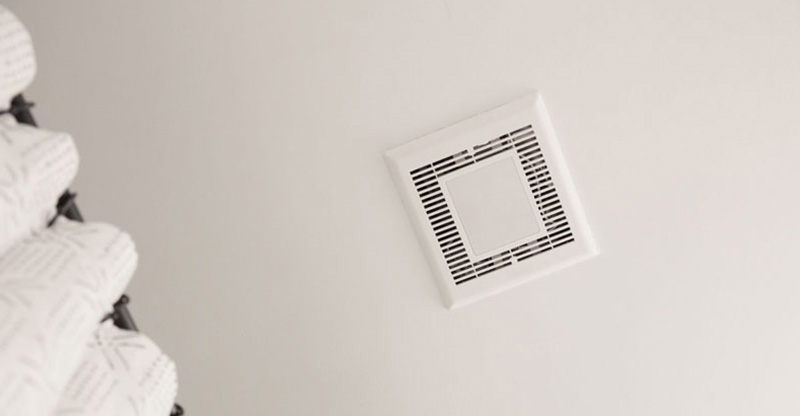

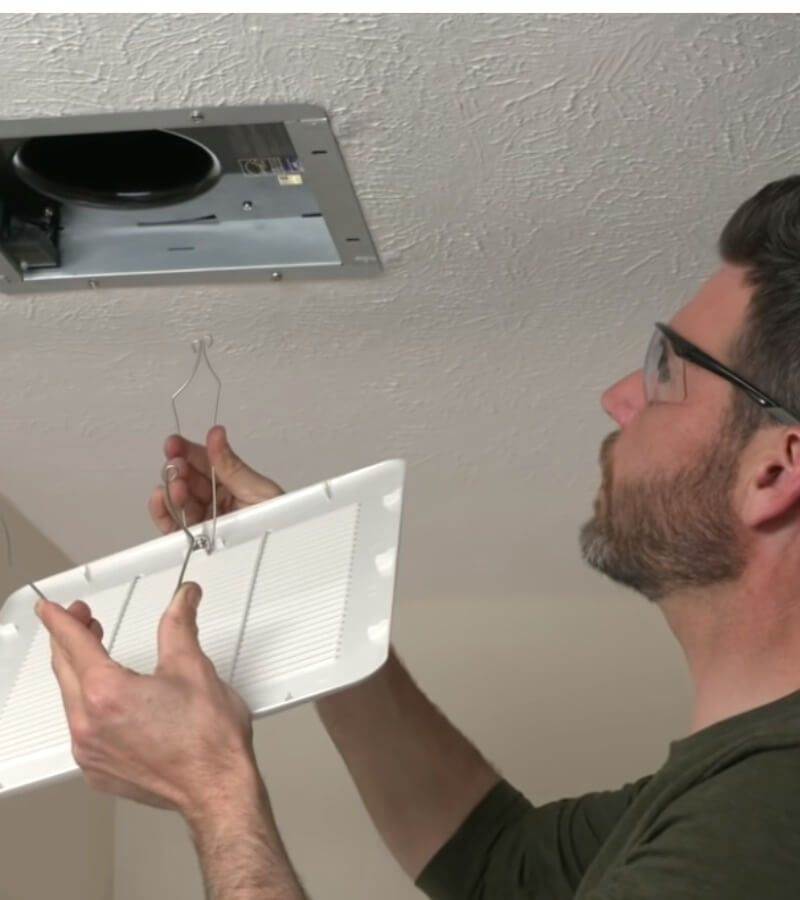

Sau khi xác nhận quạt chạy êm ái, không có tiếng rung rè cơ học, tiến hành gắn mặt che trang trí (Faceplate/Grille) lên bề mặt trần thạch cao. Lồng các lò xo gài ở mặt sau lưới che vào rãnh gài trên thân quạt và đẩy nhẹ mặt che áp sát phẳng lỳ vào mặt trần.

Để tìm hiểu thêm cách thi công cho các dòng quạt khác, quý vị có thể đọc thêm bài viết hướng dẫn cách lắp quạt thông gió gắn tường hoặc hướng dẫn tổng quát cách lắp quạt hút gió. Đừng quên tính toán nhu cầu lưu lượng khí chuẩn xác từ trước thông qua bài viết cách tính lưu lượng gió của quạt hút.

Nếu lắp quạt trong không gian nghỉ ngơi, quý vị có thể tham khảo thêm dòng quạt thông gió phòng ngủ 2 chiều hoặc các lưu ý cân bằng áp suất khi dùng điều hòa tại bài viết về cách lắp quạt thông gió cho phòng điều hòa và nguyên tắc vận hành khi vừa mở máy lạnh vừa mở quạt hút. Đừng quên thực hiện bảo dưỡng màng lọc định kỳ theo hướng dẫn tại bài viết cách vệ sinh quạt hút gió.

Tổng kho quạt điện giới thiệu các sản phẩm liên quan

Để phục vụ thi công lắp đặt hệ thống thông gió âm trần thẩm mỹ và đạt chuẩn kỹ thuật cao nhất, Tổng kho quạt điện cung cấp các dòng sản phẩm chất lượng:

• Quạt hút âm trần: Các dòng quạt hút âm trần gia đình và văn phòng thiết kế tinh tế, tích hợp van chống quay ngược, độ ồn siêu êm dưới 30 dBA.
• Quạt hút mùi nối ống: Dòng quạt ly tâm nối ống công suất lớn, giải pháp tăng áp suất tối ưu cho hệ thống ống gió dài phức tạp.
• Ống gió công nghiệp: Cung cấp ống gió mềm nhôm, ống gió cách nhiệt tiêu âm chất lượng cao cho đường ống thông gió âm trần.
• Quạt dân dụng: Các loại quạt đứng, quạt treo tường dân dụng cao cấp hỗ trợ lưu thông đối lưu không khí trong nhà ở.

Kết luận

Nắm vững cách lắp quạt thông gió âm trần đúng kỹ thuật từ khâu khoét trần thạch cao, gia cố khung treo chịu lực, định tuyến đường ống gió thẳng đến việc làm kín các mối nối bằng băng keo nhôm chuyên dụng là yếu tố quyết định giúp hệ thống vận hành êm ái, đạt chuẩn lưu lượng gió và bền bỉ suốt hàng chục năm. Việc thi công chuẩn xác không chỉ bảo vệ tính thẩm mỹ cho trần nhà mà còn giúp kiểm soát độ ẩm triệt để, ngăn ngừa nấm mốc và mang lại môi trường sống trong lành, an toàn cho cả gia đình.
