Khi thi công hệ thống thông gió, cấp khí tươi, điều hòa không khí trung tâm (HVAC) hay hệ thống hút khói PCCC cho các tòa nhà, nhà xưởng và trung tâm thương mại, đường ống dẫn khí chiếm tỷ trọng lớn trong tổng dự toán cơ điện (MEP). Việc tìm hiểu và cập nhật bảng báo giá lắp đặt ống gió chi tiết, minh bạch từ vật tư chế tạo đến đơn giá nhân công thi công trên cao là bước chuẩn bị tài chính sống còn giúp chủ đầu tư và nhà thầu quản lý ngân sách hiệu quả, tránh các chi phí phát sinh ngoài ý muốn.

Đơn giá lắp đặt một hệ thống đường ống gió hoàn chỉnh không cố định mà phụ thuộc vào rất nhiều biến số kỹ thuật: loại ống gió (vuông, tròn xoắn hay ống gió mềm), quy cách độ dày tôn mạ kẽm theo tiêu chuẩn áp suất khí, biện pháp kết nối bích (TDF, TDC, bích V), tiêu chuẩn bọc cách nhiệt chống cháy (tiêu chuẩn ống gió EI theo quy chuẩn PCCC QCVN 06:2022/BXD) và độ cao mặt bằng thi công thực tế. Việc bóc tách dự toán chuẩn xác đòi hỏi sự kết hợp chặt chẽ giữa thiết kế khí động học và kỹ thuật lắp ghép cơ khí.

Tổng kho quạt điện xin cung cấp bài phân tích chi tiết, toàn diện dưới góc độ kỹ sư cơ điện (MEP) về các yếu tố cấu thành đơn giá, bảng báo giá vật tư và nhân công lắp đặt ống gió tham khảo mới nhất, cùng kinh nghiệm tối ưu hóa chi phí thi công cho công trình của quý vị.

Các yếu tố cấu thành chi phí trong báo giá lắp đặt ống gió

Một bảng dự toán thi công đường ống gió chuyên nghiệp luôn được bóc tách rõ ràng giữa hai phần: chi phí vật tư sản xuất ống gió tại xưởng và chi phí nhân công lắp đặt cơ điện tại công trường.

1. Vật liệu chế tạo và độ mạ kẽm (Sheet Metal Specifications)

Vật liệu phổ biến nhất để sản xuất đường ống gió cứng là tôn mạ kẽm cuộn (Galvanized Steel) hoặc Inox (thép không gỉ 304/201).

• Tiêu chuẩn mạ kẽm: Lớp phủ mạ kẽm trên bề mặt thép (ký hiệu Z80, Z120, Z180, Z275 biểu thị khối lượng kẽm gram/m2) quyết định khả năng chống ăn mòn và gỉ sét của ống gió trong môi trường ẩm ướt. Tôn mạ kẽm có độ mạ càng cao (như Z180, Z275) thì đơn giá vật tư càng cao nhưng đổi lại độ bền công trình đạt trên 20 năm.
• Vật liệu Inox 304: Có đơn giá cao gấp 2.5 đến 3.5 lần so với tôn mạ kẽm, thường được chỉ định bắt buộc cho các môi trường có tính ăn mòn hóa chất cao như nhà máy hóa chất, phòng sạch dược phẩm hoặc hệ thống hút khói bếp chứa nhiều dầu mỡ và hơi muối.

2. Quy cách độ dày tôn theo tiêu chuẩn áp suất và kích thước (SMACNA/TCVN)

Độ dày của tấm tôn chế tạo ống gió (dao động từ 0.48mm, 0.58mm, 0.75mm, 0.95mm đến 1.15mm) được quy định chặt chẽ theo tiêu chuẩn chế tạo ống gió TCVN 5687:2010 và tiêu chuẩn quốc tế SMACNA, phụ thuộc trực tiếp vào kích thước cạnh lớn nhất của ống gió và cấp áp suất vận hành trong lòng ống:

• Cạnh lớn nhất dưới 450mm: Độ dày tôn tối thiểu 0.48mm – 0.58mm.
• Cạnh lớn nhất từ 500mm đến 1000mm: Độ dày tôn tối thiểu 0.75mm.
• Cạnh lớn nhất từ 1120mm đến 2000mm: Độ dày tôn tối thiểu 0.95mm.
• Cạnh lớn nhất trên 2000mm: Độ dày tôn tối thiểu 1.15mm kết hợp tăng cứng bằng thép góc V.

Độ dày tôn tăng lên đồng nghĩa với khối lượng (kg) của ống gió tăng, làm tăng trực tiếp đơn giá vật tư tính theo mét vuông ($m^2$).

3. Loại bích kết nối và phụ kiện treo đỡ

Kiểu kết nối bích giữa các đoạn ống gió ảnh hưởng đến tốc độ thi công và chi phí phụ kiện:

• Bích TDF (Transverse Duct Flange): Bích được cán trực tiếp liền khối từ thân ống gió, sử dụng kẹp bích và bulông ở 4 góc. Đây là loại bích phổ biến nhất, tiết kiệm chi phí vật tư và thi công nhanh.
• Bích TDC (bích C): Sử dụng thanh bích rời gá vào miệng ống, độ cứng vững cao hơn TDF, thường dùng cho ống gió kích thước trung bình và lớn.
• Bích V thép góc (Angle Iron Flange): Bích làm bằng thép góc V hàn cố định quanh miệng ống, dùng cho các hệ thống ống gió chịu áp suất tĩnh cực cao hoặc hệ thống hút khói PCCC tải nặng. Đơn giá ống bích V cao hơn do tốn thêm chi phí thép hình và công hàn xì.
• Hệ thống treo đỡ: Bao gồm ty ren chịu lực (phi 8, phi 10, phi 12), cùm treo, đệm cao su giảm chấn chống rung, nở đạn bắn trần bê tông.

4. Điều kiện mặt bằng và chiều cao thi công thực tế

Đơn giá nhân công lắp đặt ống gió phụ thuộc rất lớn vào độ cao của trần nhà xưởng hay tòa nhà. Thi công ở độ cao dưới 4 mét (sử dụng giàn giáo thông thường) có đơn giá nhân công rẻ nhất. Khi thi công ở độ cao từ 6 mét đến trên 12 mét đòi hỏi phải sử dụng xe nâng người tự hành (Scissor Lift), giàn giáo chuyên dụng nhiều tầng và các biện pháp bảo hộ an toàn ngặt nghèo, chi phí nhân công sẽ tăng từ 20% đến 40%.

Bảng báo giá lắp đặt ống gió tham khảo (Vật tư và nhân công)

Dưới đây là bảng tổng hợp báo giá tham khảo mang tính chất thời điểm trên thị trường, giúp quý vị dễ dàng ước tính dự toán cho công trình cơ điện của mình:

Báo giá vật tư ống gió vuông tôn mạ kẽm (Gia công bích TDF/TDC)

Báo giá nhân công thi công lắp đặt hệ thống đường ống gió

Lưu ý: Bảng báo giá trên chỉ mang tính chất tham khảo tại thời điểm hiện tại và chưa bao gồm thuế VAT 10%. Đơn giá thực tế có thể thay đổi tùy thuộc vào khối lượng tổng thể của dự án (khối lượng m2 càng lớn thì chiết khấu càng cao), vị trí địa lý công trình và độ phức tạp của bản vẽ thiết kế. Quý khách hàng vui lòng liên hệ trực tiếp Tổng kho quạt điện qua Hotline 0966.416.937 để nhận báo giá bóc tách dự toán chuẩn xác nhất theo bản vẽ CAD của công trình.

Phân loại hệ thống ống gió thông dụng trong công trình cơ điện

Tùy thuộc vào yêu cầu truyền tải khí và công năng sử dụng, hệ thống đường ống dẫn khí được chia thành bốn phân loại chính.

1. Hệ thống ống gió vuông / chữ nhật (Rectangular Ducts)

Là loại ống gió phổ biến nhất trong các công trình thương mại và công nghiệp nhờ khả năng tối ưu hóa chiều cao thông thủy trên trần giả. Ống gió chữ nhật dễ dàng áp sát trần bê tông, đi luồn qua các dầm xà gồ hẹp mà vẫn đảm bảo tiết diện dẫn khí lớn (quý vị có thể tìm hiểu thêm về thiết kế đồng bộ quạt tại bài viết về quạt thông gió hình chữ nhật). Việc bóc tách khối lượng thi công ống gió vuông được tính trực tiếp bằng tổng diện tích các mặt tôn bao quanh (m2).

2. Hệ thống ống gió tròn xoắn (Spiral Ducts)

Ống gió tròn xoắn được sản xuất từ máy cán cuộn xoắn ốc liên tục, mang lại độ cứng vững cơ học cực cao với độ dày tôn mỏng hơn.

• Hiệu suất khí động học hoàn hảo: Tiết diện tròn giúp giảm thiểu tối đa lực cản ma sát không khí và không có góc chết gây đọng bụi như ống vuông, giúp lưu lượng gió chuyển động êm ái hơn và giảm thiểu tiếng ồn khí động học (tham khảo thêm tại giảm tiếng ồn quạt hút).
• Thẩm mỹ lộ trần: Ống gió tròn xoắn sơn màu tĩnh điện thường được lắp đặt để lộ trần (không đóng trần thạch cao) trong các quán cà phê hiện đại, phòng gym và văn phòng phong cách Industrial.

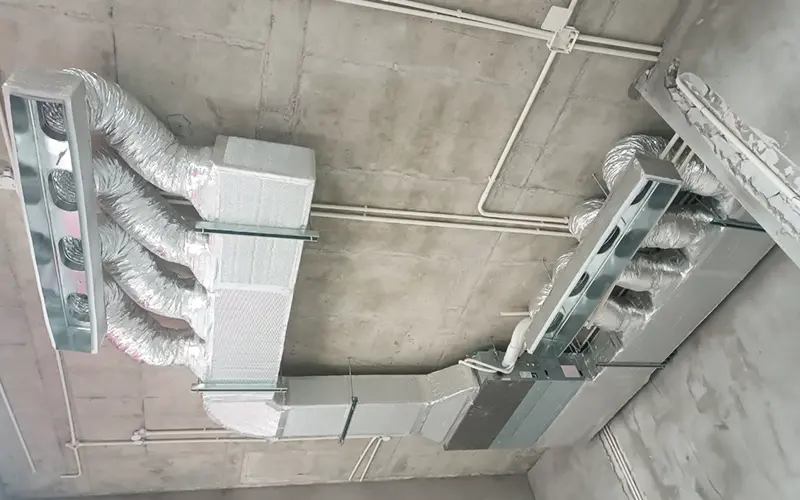

3. Hệ thống ống gió mềm cách nhiệt cho điều hòa âm trần

Dòng ống gió đàn hồi chuyên dùng để kết nối linh hoạt từ hộp gió của dàn lạnh giấu trần đến các miệng thổi khuếch tán trên trần thạch cao. Ống gió mềm nhôm bọc bông thủy tinh cách nhiệt giúp chống đọng sương, triệt tiêu độ rung cơ học từ máy lạnh và luồn lách qua các góc cua phức tạp một cách dễ dàng (quý vị có thể tìm hiểu chi tiết địa chỉ mua hàng đạt chuẩn tại bài viết mua ống gió mềm ở đâu và quy trình bảo dưỡng tại cách vệ sinh dàn lạnh âm trần nối ống gió).

4. Hệ thống ống gió chống cháy PCCC chuẩn EI (Fire-rated Ducts)

Theo quy chuẩn an toàn cháy nổ QCVN 06:2022/BXD, các tuyến ống dẫn khí hút khói sự cố hành lang, ống tăng áp cầu thang thoát hiểm và ống hút khói tầng hầm bắt buộc phải đạt giới hạn chịu lửa từ EI 30, EI 45, EI 60 đến EI 120 phút. Ống gió tôn mạ kẽm tiêu chuẩn phải được bọc thêm các lớp vật liệu chống cháy chuyên dụng như tấm Magie Oxit (MGO), bông gốm Ceramic hoặc sơn chống cháy trương nở được kiểm định mẫu đốt thành công tại Cục Cảnh sát PCCC.

Quy trình thi công lắp đặt ống gió chuẩn kỹ thuật cơ điện (MEP)

Thi công lắp đặt đường ống gió phải tuân thủ nghiêm ngặt quy trình kỹ thuật 5 bước để đảm bảo độ kín khít và an toàn kết cấu.

• Bước 1: Khảo sát trắc đạc và bắn tia laser định vị tim trục: Kỹ sư dùng máy bắn cốt laser định vị tim trục tuyến ống, cao độ đáy ống gió và đánh dấu các vị trí bắn nở đạn ty treo trên trần bê tông. Đảm bảo tuyến ống đi thẳng hàng, song song với kết cấu cột dầm tòa nhà.
• Bước 2: Lắp đặt hệ thống quang treo và giá đỡ chịu lực: Khoan trần bê tông, đóng nở đạn và lắp đặt các thanh ty ren chịu lực. Khoảng cách giữa các giá đỡ giá treo ống gió vuông nằm ngang thường từ 1.5 mét đến 2.0 mét theo chuẩn SMACNA để ống không bị võng trĩu. Lót đệm cao su giảm chấn giữa ống gió và thanh thép V đỡ đáy ống.
• Bước 3: Lắp ghép các đoạn ống gió và phụ kiện dưới sàn: Ghép nối từ 2 đến 3 đoạn ống gió tiêu chuẩn (chiều dài mỗi đoạn 1.18m hoặc 1.2m) lại với nhau dưới sàn trước khi nâng lên cao. Bơm keo silicon chuyên dụng vào rãnh bích, dán gioăng xốp làm kín mặt bích và siết chặt bulông 4 góc, sau đó kẹp bích nẹp C hoặc kẹp bích TDF với khoảng cách 15-20cm một kẹp.
• Bước 4: Nâng ống lên vị trí treo và kết nối toàn tuyến: Dùng palang xích hoặc xe nâng tời đưa cụm ống gió lên cao đặt vào giá đỡ. Kết nối cụm ống mới với tuyến ống đã lắp đặt trước đó, căn chỉnh cao độ thẳng phẳng bằng thước thủy nivô.
• Bước 5: Thử kín hệ thống đường ống gió (Air Leakage Test): Tiến hành thử kín áp lực đường ống theo tiêu chuẩn bằng máy tạo áp suất hoặc dùng phương pháp thử khói quang học (Smoke Test) để phát hiện và trám trét kín tuyệt đối các điểm rò rỉ khí tại các góc bích ghép mí trước khi tiến hành bọc cách nhiệt hoặc đóng trần thạch cao.

Kinh nghiệm tối ưu hóa chi phí khi thi công hệ thống ống gió

Chủ đầu tư và nhà thầu có thể tiết kiệm từ 15% đến 25% chi phí thi công nếu áp dụng các giải pháp kỹ thuật thông minh ngay từ khâu thiết kế.

Kinh nghiệm thứ nhất là chuẩn hóa chiều dài các đoạn ống gió thẳng. Chiều rộng tiêu chuẩn của khổ tôn cuộn mạ kẽm là 1200mm. Khi thiết kế bản vẽ chi tiết gia công (shop drawing), hãy tối đa hóa các đoạn ống gió có chiều dài 1180mm. Việc này giúp máy cắt tự động cắt tôn khít mép không sinh ra tôn thừa phế liệu, giúp giảm trực tiếp đơn giá sản xuất trên mỗi mét vuông tôn.

Kinh nghiệm thứ hai là **tính toán tối ưu hóa vận tốc dòng khí và tổn thất áp suất tĩnh**. Không nên thiết kế tiết diện ống gió quá lớn để giảm tốc độ gió quá mức cần thiết, vì sẽ làm tăng diện tích kim loại m2 và chi phí vật tư. Ngược lại, không ép tiết diện ống quá nhỏ làm tăng vận tốc gió trên 8 m/s, gây tiếng ồn rít gió và buộc quạt hút phải tiêu tốn nhiều điện năng để thắng lực cản (quý vị có thể áp dụng cách tính lưu lượng gió của quạt hút và phương pháp tính công suất tại công thức tính công suất quạt hút).

Kinh nghiệm thứ ba là **lựa chọn đơn vị phân phối trực tiếp trọn gói quạt và ống gió**. Việc mua đồng bộ từ một nhà cung cấp uy tín như Tổng kho quạt điện giúp quý vị nhận được mức chiết khấu thương mại cao nhất, đồng thời đảm bảo sự khớp nối cơ khí hoàn hảo giữa cổ xả của quạt và đường ống dẫn khí mà không cần tốn chi phí gia công thêm côn chuyển đổi.

Tìm hiểu thêm về cấu tạo quạt đồng bộ tại bài viết cấu tạo quạt thông gió, hướng dẫn thi công gắn tường tại cách lắp quạt thông gió gắn tường, hướng dẫn vận hành tại cách sử dụng quạt thông gió và quy trình bảo dưỡng tại bảo dưỡng quạt thông gió. Tham khảo thêm bảng giá thiết bị tại giá quạt thông gió công nghiệp và chi phí quạt vuông tại giá quạt thông gió nhà xưởng.

Tổng kho quạt điện giới thiệu các sản phẩm liên quan

Để phục vụ cung ứng vật tư đồng bộ và hỗ trợ thi công hệ thống đường ống gió cơ điện hoàn chỉnh, Tổng kho quạt điện cung cấp các dòng sản phẩm chất lượng cao:

• Ống gió công nghiệp: Phân phối đầy đủ các loại ống gió tôn mạ kẽm vuông/tròn xoắn, ống gió mềm cách nhiệt có bảo ôn, ống bạt chịu nhiệt công nghiệp chất lượng cao.
• Quạt thông gió công nghiệp: Đa dạng các dòng quạt hút hướng trục công suất lớn kết nối trực tiếp với mạng lưới ống gió nhà xưởng.
• Quạt ly tâm công nghiệp: Các tổ máy quạt ly tâm trung áp, cao áp cột áp mạnh mẽ, chuyên dùng đẩy luồng khí qua các tuyến ống gió dài hàng trăm mét.
• Quạt hút âm trần: Quạt hút giấu trần thẩm mỹ kết nối với hệ thống ống gió mềm nhôm trong các căn hộ, văn phòng hiện đại.

Kết luận

Hiểu rõ các yếu tố cấu thành báo giá lắp đặt ống gió từ vật liệu tôn mạ kẽm đạt chuẩn, quy cách độ dày theo áp suất đến đơn giá nhân công lắp ghép chuẩn xác là chìa khóa giúp các chủ đầu tư và nhà thầu cơ điện tối ưu hóa ngân sách xây dựng mà vẫn đảm bảo độ bền vững cho công trình. Một hệ thống đường ống gió được thiết kế khí động học chuẩn xác, thi công kín khít và bọc bảo ôn chống cháy an toàn sẽ giúp luồng không khí được phân phối đều khắp tòa nhà, nâng cao chất lượng môi trường sống và làm việc suốt nhiều năm liền.
