Tiêu chuẩn chiều dài ống gió mềm trong thi công HVAC

Trong thi công hệ thống điều hòa không khí (HVAC) và thông gió công trình, ống gió mềm (Flexible Duct) là vật tư vô cùng tiện lợi nhờ tính đàn hồi cao, dễ dàng uốn lượn qua các chướng ngại vật trên trần giả thạch cao. Tuy nhiên, một sai lầm phổ biến của nhiều đội thợ thi công là lạm dụng chiều dài của ống gió mềm, kéo dài hàng chục mét thay vì dùng ống gió cứng tôn mạ kẽm. Việc vi phạm tiêu chuẩn chiều dài ống gió mềm theo các quy chuẩn xây dựng TCVN và quốc tế (SMACNA, ASHRAE) không chỉ làm tăng vọt tổn thất áp suất tĩnh, giảm lưu lượng gió thực tế tại các miệng thổi mà còn gây lãng phí năng lượng điện tiêu thụ của quạt và máy lạnh.

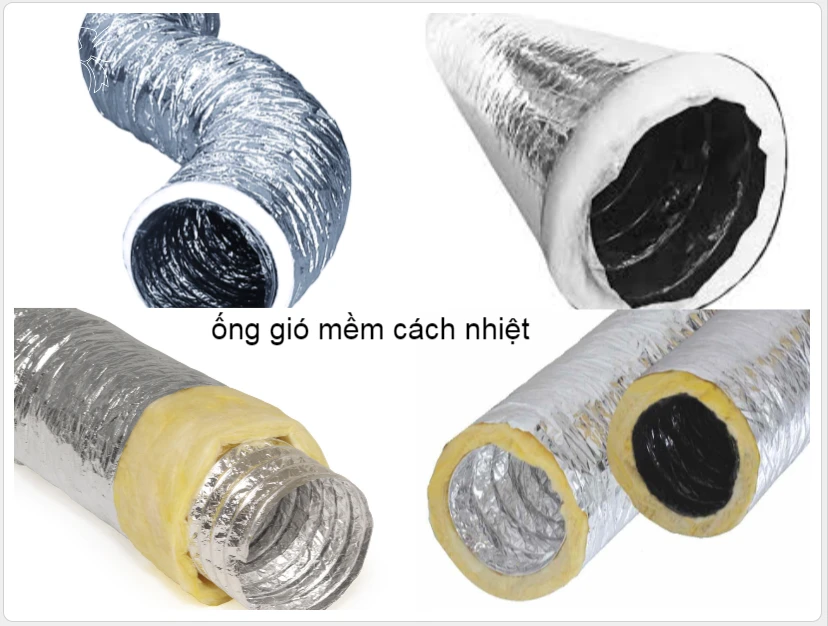

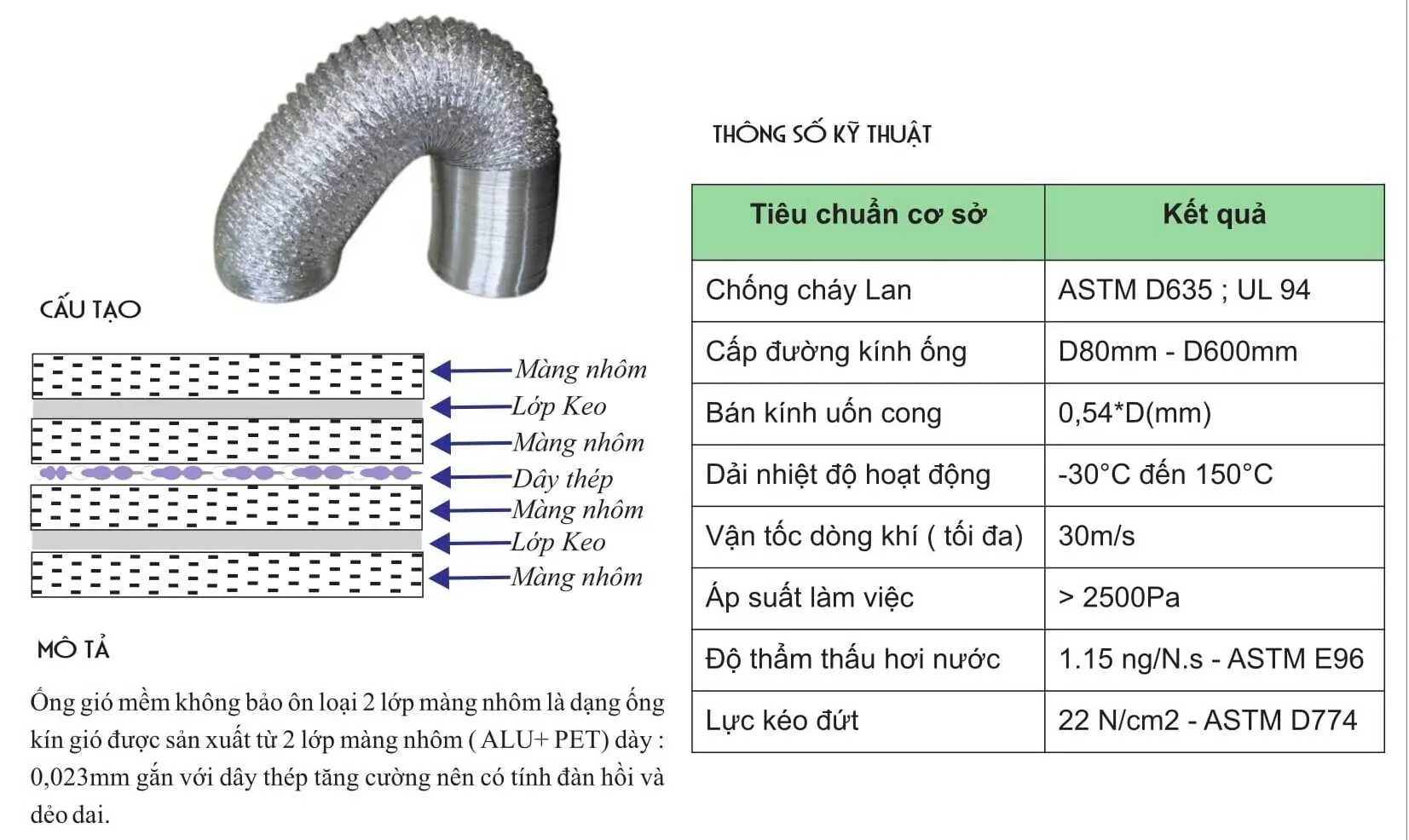

Ống gió mềm về bản chất cơ học không được sinh ra để thay thế tuyến đường ống dẫn gió chính, mà chỉ đóng vai trò là đoạn nối mềm chuyển tiếp ở điểm cuối của mạng lưới phân phối không khí. Bề mặt bên trong của ống gió mềm có các nếp gấp lượn sóng của màng nhôm bao quanh lõi thép xoắn ốc, tạo ra hệ số ma sát khí động học cao gấp 3 đến 5 lần so với bề mặt tôn mạ kẽm trơn phẳng. Việc nắm vững các giới hạn quy chuẩn về chiều dài lắp đặt, độ căng ống và khoảng cách quang treo là điều kiện bắt buộc đối với các kỹ sư cơ điện (MEP) và giám sát thi công.

Tổng kho quạt điện xin cung cấp bài phân tích chuyên sâu, toàn diện dưới góc độ động lực học chất lưu và quy chuẩn xây dựng về các tiêu chuẩn chiều dài ống gió mềm, tác hại kỹ thuật khi lắp ống quá dài và quy trình thi công chuẩn kỹ sư MEP hiện nay.

Quy định tiêu chuẩn chiều dài ống gió mềm theo TCVN và SMACNA

Để đảm bảo hiệu quả khí động học và an toàn PCCC, các tiêu chuẩn xây dựng trong nước và quốc tế đều đưa ra các giới hạn nghiêm ngặt về chiều dài lắp đặt tối đa của một đoạn ống gió mềm.

1. Quy chuẩn Tiêu chuẩn Quốc gia TCVN 5687:2010

Theo tiêu chuẩn thiết kế thông gió và điều hòa không khí TCVN 5687:2010 của Việt Nam, việc sử dụng ống gió mềm phải tuân thủ các điều kiện hạn chế:

• Ống gió mềm chỉ được sử dụng để kết nối giữa đường ống gió cứng (ống tôn mạ kẽm) với các hộp miệng gió (Diffuser Plenum Box) hoặc kết nối trực tiếp với đầu ra của dàn lạnh FCU/AHU giấu trần.
• Giới hạn chiều dài cho phép: Chiều dài của một nhánh ống gió mềm không được vượt quá **1.2 mét đến tối đa 2.4 mét** (tùy thuộc vào vị trí nhánh và áp suất tĩnh của hệ thống). Tuyệt đối không được sử dụng ống gió mềm làm tuyến ống dẫn gió chính chạy dọc hành lang hay xuyên phòng.
• Không được phép sử dụng ống gió mềm xuyên qua tường ngăn cháy, sàn chống cháy hoặc trần ngăn cháy lan của công trình theo quy chuẩn PCCC QCVN 06:2022/BXD.

2. Tiêu chuẩn Quốc tế SMACNA và ASHRAE

Hiệp hội Nhà thầu Cơ điện và Kim loại tấm Quốc tế (SMACNA) cùng Hiệp hội Kỹ sư Nhiệt lạnh Hoa Kỳ (ASHRAE) cũng quy định rất rõ ràng trong cẩm nang thiết kế ống gió:

• Chiều dài lắp đặt của ống gió mềm được khuyến nghị không vượt quá 5 feet đến 6 feet (tương đương 1.5 mét đến 1.8 mét) cho mỗi nhánh rẽ cấp gió đến miệng thổi.
• Khi được kéo căng tối đa (Fully Stretched), chiều dài tối đa tuyệt đối không được vượt quá 14 feet (khoảng 4.2 mét) trong những trường hợp bất khả kháng về mặt kiến trúc. Mọi tuyến ống dài hơn 4 mét bắt buộc phải chuyển sang sử dụng ống gió cứng bằng tôn mạ kẽm (quý vị có thể tham khảo bảng giá vật tư tại báo giá lắp đặt ống gió).

3. Phân biệt “Chiều dài đóng gói” và “Chiều dài lắp đặt cho phép”

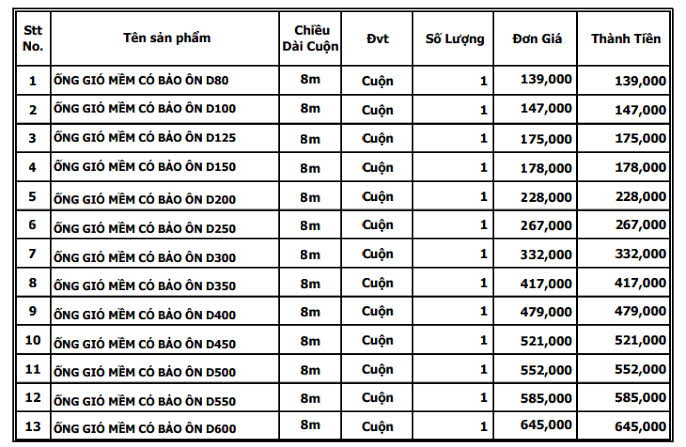

Nhiều người tiêu dùng và thợ thi công nhầm lẫn rằng: một cuộn ống gió mềm nhà sản xuất đóng thùng dài 8 mét hoặc 10 mét nghĩa là có thể lắp đặt nguyên cuộn 10 mét trên trần.

Đây là hiểu lầm kỹ thuật tai hại. Quy cách đóng gói 8m hoặc 10m/cuộn là quy chuẩn đóng gói thương mại nhằm tối ưu hóa chi phí vận chuyển (khi nén lò xo lại chỉ còn khoảng 1 mét). Khi thi công thực tế tại công trình, thợ kỹ thuật phải dùng dao sắc và kìm cắt thép để cắt ngắn ống gió mềm theo đúng chiều dài thiết kế (từ 1.2m đến 2.0m), tuyệt đối không để nguyên cả cuộn 10m chạy lòng vòng trên trần thạch cao (tìm hiểu thêm địa chỉ mua vật tư chuẩn tại mua ống gió mềm ở đâu).

Tác hại kỹ thuật nghiêm trọng khi lắp ống gió mềm quá dài

Lắp đặt ống gió mềm vượt quá chiều dài tiêu chuẩn gây ra hàng loạt hệ lụy tiêu cực đến hiệu suất làm việc của toàn bộ hệ thống cơ điện.

1. Tổn thất áp suất tĩnh (Static Pressure Drop) tăng vọt

Bề mặt bên trong của ống gió mềm không bao giờ phẳng tuyệt đối mà luôn có các gợn sóng lượn của màng nhôm bọc quanh lõi thép xoắn. Lớp gợn sóng này hoạt động như hàng ngàn vật cản vi mô, tạo ra lực cản ma sát khí động học rất lớn đối với dòng không khí di chuyển.

Theo tính toán khí động học, tổn thất áp suất trên 1 mét dài của ống gió mềm cao gấp 3 đến 5 lần so với ống gió cứng tôn mạ kẽm có cùng đường kính danh định. Nếu quý vị kéo một đường ống gió mềm dài 8-10 mét, tổn thất áp suất tĩnh có thể lên tới 100-150 Pa. Lực cản này sẽ triệt tiêu gần như hoàn toàn năng lượng động học của quạt thổi, khiến miệng gió cuối phòng chỉ nhận được luồng gió hiu hiu, không đủ làm mát không gian.

2. Hiện tượng võng ống (Sagging) cản trở lưu lượng gió

Ống gió mềm có trọng lượng nhất định (đặc biệt là dòng có bọc lớp bông thủy tinh cách nhiệt dày). Khi lắp đặt một đoạn ống quá dài mà không có đủ quang treo đỡ, đoạn giữa của ống sẽ bị võng trũng xuống thành hình cánh cung (hiện tượng Sagging).

Đoạn ống bị võng làm bẻ cong đường đi của luồng không khí, tạo ra các xoáy lốc nhiễu loạn cục bộ làm bóp nghẹt lưu lượng gió ($Q$). Nghiêm trọng hơn, vào mùa hè khi điều hòa hoạt động, đoạn trũng này sẽ là nơi đọng nước ngưng tụ nếu lớp bảo ôn bị nén xẹp, lâu ngày tích tụ lượng nước nặng làm rách toạc ống gió hoặc làm rơi tuột cổ nhê kết nối.

3. Gia tăng tiếng ồn rít khí động học khó chịu

Khi luồng không khí chuyển động với tốc độ cao va đập liên tục vào các nếp nhăn lồi lõm của một tuyến ống gió mềm dài và bị xoắn vặn, các dao động âm thanh tần số trung và cao sẽ phát sinh mạnh mẽ, tạo ra tiếng rít gió ù ù truyền thẳng xuống phòng ngủ hoặc phòng họp bên dưới (quý vị có thể tham khảo thêm các biện pháp tiêu âm tại bài viết về giảm tiếng ồn quạt hút).

4. Suy giảm hiệu suất làm lạnh của dàn lạnh điều hòa

Khi lưu lượng gió qua dàn lạnh bị suy giảm nghiêm trọng do ống gió quá dài và bị nghẽn áp, lượng nhiệt trao đổi giữa môi chất lạnh và không khí không đạt thiết kế. Điều này làm tăng thời gian chạy máy của máy nén ngoài trời, gây đóng tuyết trên dàn ống đồng của dàn lạnh và làm tiêu tốn thêm từ 20% đến 35% điện năng tiêu thụ (đọc thêm quy trình bảo dưỡng tại cách vệ sinh dàn lạnh âm trần nối ống gió).

Tiêu chuẩn kỹ thuật về độ võng và khoảng cách quang treo đỡ

Để đảm bảo ống gió mềm không bị biến dạng và duy trì tiết diện dẫn khí tối ưu, kỹ sư thi công phải áp dụng các tiêu chuẩn quang treo cơ học nghiêm ngặt.

1. Giới hạn độ võng cho phép (Maximum Sag Allowance)

Theo tiêu chuẩn SMACNA, độ võng của ống gió mềm giữa hai điểm quang treo đỡ không được vượt quá 4% khoảng cách giữa hai giá treo (tương đương tối đa khoảng 40mm đến 50mm độ võng trên mỗi mét chiều dài). Nếu độ võng vượt quá 5%, lưu lượng gió thực tế đi qua ống sẽ bị sụt giảm hơn 15%.

2. Khoảng cách giữa các quang treo (Hanger Spacing)

• Khoảng cách tối đa giữa hai quang treo liên tiếp của ống gió mềm nằm ngang là 1.2 mét đến 1.5 mét.
• Tại mỗi vị trí co uốn chuyển hướng (elbow), bắt buộc phải bố trí một quang treo đỡ ngay trước và sau khúc cua để cố định góc uốn, không để khúc cua tự do làm gập gãy đường ống.

3. Tiêu chuẩn bản đai treo đỡ (Support Strap Width)

Nhiều đội thợ sử dụng dây thép nhỏ hoặc dây kẽm buộc để treo ống gió mềm. Đây là lỗi thi công tối kỵ. Dây thép nhỏ dưới tác động của trọng lượng ống sẽ cứa sâu vào lớp vỏ nhôm và bóp bẹp lớp bông bảo ôn cách nhiệt bên trong, gây đứt rách màng ngăn ẩm và tạo cầu nhiệt làm đọng nước ngưng tụ.

Bắt buộc phải sử dụng bản đai treo bằng kim loại hoặc vải bạt bản rộng tối thiểu từ 25mm đến 38mm (1.5 inch) để phân bổ đều tải trọng tiếp xúc dưới đáy ống, giữ cho ống gió luôn duy trì tiết diện tròn hoàn hảo.

Hướng dẫn kỹ thuật thi công ống gió mềm chuẩn kỹ sư MEP

Thi công lắp đặt ống gió mềm đúng kỹ thuật đòi hỏi kỹ thuật viên phải tuân thủ nghiêm ngặt quy trình 4 bước:

• Kéo căng ống tối đa trước khi cố định (Fully Extended): Ống gió mềm khi lắp đặt bắt buộc phải được kéo căng thẳng hết mức cho phép dọc theo tuyến đi, các nếp gấp nhôm được duỗi phẳng tối đa. Một đường ống gió mềm bị chùn lại 20% chiều dài sẽ làm tăng lực cản ma sát lên gấp đôi so với ống được kéo căng thẳng.
• Làm kín mối nối hai lớp chuẩn xác: Lồng đầu ống nhôm mềm trùm sâu tối thiểu 50mm qua cổ miệng gió hoặc hộp gom gió. Sử dụng đai siết cổ nhê bằng thép inox siết chặt lớp ống nhôm trong cùng. Tiếp theo, kéo lớp bông cách nhiệt trùm kín qua mối nối và quấn kín tối thiểu 2-3 lớp băng keo nhôm chuyên dụng bên ngoài để ngăn chặn hơi ẩm xâm nhập gây đọng sương.
• Cắt bỏ đoạn ống thừa: Đo đạc chính xác khoảng cách giữa hộp gió dàn lạnh và miệng thổi trước khi cắt ống. Cắt bỏ hoàn toàn đoạn ống thừa, không được cuộn tròn đoạn ống dư thừa nhét bừa bãi lên trần thạch cao.

Ứng dụng thực tế trong kết nối quạt hút và điều hòa âm trần

Trong các công trình thực tế, ống gió mềm được ứng dụng rộng rãi làm phụ kiện kết nối mềm giảm chấn và tiêu âm.

Trong hệ thống điều hòa giấu trần nối ống gió (VRV/Chiller), ống gió mềm cách nhiệt có bảo ôn được dùng để nối từ hộp chia gió (Supply Air Plenum) của máy lạnh đến từng cửa gió khuếch tán âm trần trong phòng ngủ, phòng khách. Chiều dài mỗi đoạn ống mềm lý tưởng nhất là từ 1.2 mét đến 1.8 mét, vừa đủ để hấp thụ rung động cơ học từ động cơ máy lạnh mà không làm suy giảm lưu lượng gió mát (tìm hiểu thêm tại bài viết về ống gió công nghiệp).

Trong hệ thống thông gió vệ sinh và cấp khí tươi, ống gió mềm nhôm không cách nhiệt kết nối cổ xả của quạt hút âm trần với chụp thông hơi ngoài tường. Chiều dài đoạn ống mềm này nên được khống chế dưới 3 mét để đảm bảo lực hút mạnh mẽ hút sạch hơi ẩm và mùi hôi (quý vị có thể tham khảo thêm tại bài viết về công dụng của quạt hút âm trần, định nghĩa quạt hút gió là gì, phương pháp tính lưu lượng gió tại cách tính lưu lượng gió của quạt hút, hướng dẫn vận hành tại cách sử dụng quạt thông gió và bảo trì cơ điện tại bảo dưỡng quạt thông gió).

Tổng kho quạt điện giới thiệu các sản phẩm liên quan

Để phục vụ xây dựng và thi công hệ thống ống gió thông gió, điều hòa không khí đạt chuẩn kỹ thuật cao nhất, Tổng kho quạt điện cung cấp các dòng sản phẩm chất lượng cao:

• Ống gió công nghiệp: Phân phối đầy đủ các loại ống gió mềm nhôm cách nhiệt có bảo ôn bông thủy tinh chống cháy lan, ống mềm không bảo ôn, ống bạt cốt thép lò xo chịu nhiệt từ D100 đến D500.
• Quạt hút âm trần: Các dòng quạt thông gió giấu trần dân dụng và văn phòng cao cấp, kết nối hoàn hảo với ống gió mềm D100/D150.
• Quạt hút mùi nối ống: Quạt ly tâm nối ống đồng trục công suất lớn, giải pháp tăng áp suất tối ưu lắp đặt trực tiếp vào tuyến ống gió mềm dài.
• Quạt thông gió công nghiệp: Đa dạng các dòng quạt hút vuông, quạt hướng trục cấp khí tươi cho hệ thống ống gió nhà xưởng.

Kết luận

Tuân thủ nghiêm ngặt tiêu chuẩn chiều dài ống gió mềm (không vượt quá 1.5m đến 2.4m cho mỗi nhánh rẽ) theo các quy chuẩn xây dựng TCVN 5687:2010 và SMACNA là nguyên tắc kỹ thuật cốt lõi giúp hệ thống HVAC vận hành đạt 100% công suất thiết kế. Bằng việc kéo căng ống tối đa, kiểm soát bán kính uốn cong lớn, sử dụng bản đai treo đỡ rộng và làm kín mối nối hai lớp bằng băng keo nhôm chuyên dụng, quý vị sẽ loại bỏ hoàn toàn các nguy cơ nghẽn áp, triệt tiêu tiếng ồn rít gió và ngăn chặn hiện tượng đọng sương làm phá hủy trần thạch cao. Một hệ thống đường ống được thi công chuẩn kỹ thuật sẽ giúp không gian sống luôn mát mẻ, thông thoáng và tiết kiệm tối đa chi phí điện năng vận hành suốt nhiều năm liền.
