Máy lạnh giấu trần nối ống gió là gì: Cấu tạo và ưu điểm

Trong các công trình kiến trúc cao cấp như biệt thự, căn hộ chung cư hạng sang, trung tâm hội nghị hay văn phòng làm việc hiện đại, yêu cầu về hệ thống điều hòa không khí không chỉ dừng lại ở khả năng làm mát sâu mà còn đòi hỏi tính thẩm mỹ kiến trúc tuyệt đối, không để lộ dàn máy cơ học thô kệch trên tường. Để đáp ứng chuẩn mực thẩm mỹ và công năng khắt khe này, giải pháp điều hòa giấu trần ra đời. Vậy máy lạnh giấu trần nối ống gió là gì? Đó là hệ thống điều hòa không khí có dàn lạnh được lắp đặt ẩn hoàn toàn phía trên trần giả thạch cao, phân phối luồng khí lạnh đến các phòng thông qua mạng lưới đường ống gió cách nhiệt và các miệng gió khuếch tán được thiết kế tinh xảo.

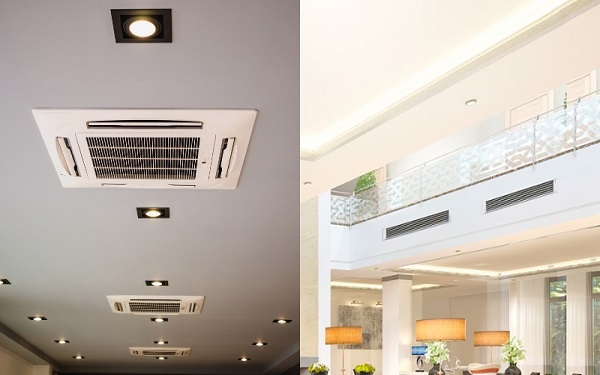

Khác biệt cơ bản giữa máy lạnh giấu trần nối ống gió với các dòng máy lạnh treo tường hay âm trần cassette là khả năng tùy biến vô hạn về vị trí và hình dáng của các cửa thổi gió (miệng gió nan khe hẹp Linear, miệng gió tròn, miệng gió khuếch tán vuông). Luồng khí lạnh không bị thổi xối xả trực tiếp vào người dùng mà được phân tán nhẹ nhàng, đồng đều khắp không gian thông qua các hộp gom gió và đường ống mềm tiêu âm. Tuy nhiên, việc thiết kế và thi công hệ thống này đòi hỏi trình độ kỹ thuật cơ điện (MEP) cao để tính toán cột áp tĩnh, tổn thất ma sát đường ống và xử lý chống đọng sương ngưng tụ.

Tổng kho quạt điện xin cung cấp bài phân tích chi tiết, toàn diện dưới góc độ kỹ sư cơ điện lạnh (HVAC) về khái niệm, cấu tạo chi tiết, nguyên lý phân phối gió, bảng so sánh ưu nhược điểm và các tiêu chuẩn lắp đặt máy lạnh giấu trần nối ống gió chuẩn xác nhất hiện nay.

Định nghĩa và nguyên lý hoạt động của máy lạnh giấu trần nối ống gió

Để hiểu rõ bản chất kỹ thuật của thiết bị, chúng ta cần phân tích cấu trúc tổng thể và chu trình vận chuyển khí lạnh của hệ thống giấu trần.

Máy lạnh giấu trần nối ống gió (Concealed Duct Air Conditioner) là một dạng điều hòa không khí trung tâm hoặc điều hòa thương mại cục bộ (chạy bằng gas lạnh trực tiếp DX hoặc chạy bằng hệ thống nước lạnh Chiller FCU), trong đó cụm dàn lạnh (Indoor Unit) được treo cố định vào sàn bê tông và nằm ẩn hoàn toàn trong khoảng không gian giữa trần thạch cao và đáy sàn bê tông phía trên.

Nguyên lý hoạt động của hệ thống diễn ra theo chu trình tuần hoàn khép kín:

• Chu trình làm lạnh môi chất: Máy nén ngoài dàn nóng nén môi chất lạnh (gas R410A hoặc R32) lên áp suất cao, nhiệt độ cao và đưa qua dàn ngưng để giải nhiệt. Môi chất lỏng sau đó đi qua van tiết lưu để hạ áp suất và nhiệt độ sâu, rồi đi vào dàn bay hơi (ống đồng cánh nhôm) nằm bên trong dàn lạnh giấu trần.
• Chu trình tuần hoàn và phân phối gió: Quạt ly tâm lồng sóc công suất lớn nằm trong dàn lạnh sẽ hút không khí nóng ẩm từ phòng qua cửa gió hồi (Return Air Grille) và hộp gió hồi có gắn màng lọc bụi. Không khí đi xuyên qua dàn bay hơi lạnh, bị hạ nhiệt độ và giảm độ ẩm sâu. Luồng khí lạnh sau khi xử lý được quạt nén đẩy vào hộp góp gió cấp (Supply Air Plenum), chia vào các tuyến ống gió công nghiệp cách nhiệt dẫn đến từng miệng gió thổi (Diffuser) khuếch tán đều khắp các khu vực trong phòng (tìm hiểu thêm về bản chất dòng khí tại bài viết quạt hút gió là gì).

Cấu tạo chi tiết của hệ thống điều hòa giấu trần nối ống gió

Một hệ thống máy lạnh giấu trần nối ống gió hoàn chỉnh bao gồm bốn phân hệ cơ điện chính được kết nối đồng bộ với nhau.

1. Dàn nóng ngoài trời (Outdoor Unit)

Là tổ máy nén và dàn ngưng tụ được đặt ở ban công, sân thượng hoặc khu vực kỹ thuật ngoài trời. Dàn nóng chứa máy nén biến tần (Inverter Compressor) giúp điều chỉnh công suất linh hoạt, van tiết lưu điện tử và hệ thống quạt hướng trục tản nhiệt lớn để xả nhiệt lượng ra môi trường bên ngoài.

2. Dàn lạnh giấu trần (Concealed Indoor Unit)

Thân dàn lạnh có thiết kế dạng hình hộp chữ nhật dẹp mỏng (chiều cao thân máy thường chỉ từ 200mm đến 350mm) để dễ dàng lắp lọt vào khoảng trần hẹp. Bên trong dàn lạnh chứa:

• Dàn ống đồng cánh nhôm: Nơi môi chất lạnh bay hơi thu nhiệt từ dòng không khí.
• Cụm quạt ly tâm lồng sóc (Sirocco Fans): Động cơ quạt có áp suất tĩnh ngoài (ESP – External Static Pressure) từ 30 Pa đến hơn 150 Pa, đủ lực để thắng lực cản của đường ống gió dài.
• Máng hứng nước ngưng và bơm xả tự động: Thu gom hơi nước ngưng tụ từ dàn nhôm và bơm cưỡng bức lên độ cao 500-700mm đẩy vào đường ống thoát nước thải tòa nhà.

3. Mạng lưới ống gió và cửa phân phối khí

Hệ thống ống dẫn gió là mạch máu phân phối nhiệt lạnh đến từng vị trí mong muốn:

• Hộp gom gió (Plenum Box): Làm bằng tôn mạ kẽm bọc cách nhiệt, gắn ở đầu thổi và đầu hồi của dàn lạnh để phân chia luồng gió ra các nhánh ống.
• Ống gió mềm cách nhiệt có bảo ôn: Sử dụng ống nhôm mềm bọc bông thủy tinh hoặc bông polyester cách nhiệt để kết nối từ hộp gió đến các miệng thổi (quý vị cần tuân thủ nghiêm ngặt tiêu chuẩn chiều dài ống gió mềm để không bị tụt áp suất và tìm hiểu địa chỉ phân phối tại mua ống gió mềm ở đâu).

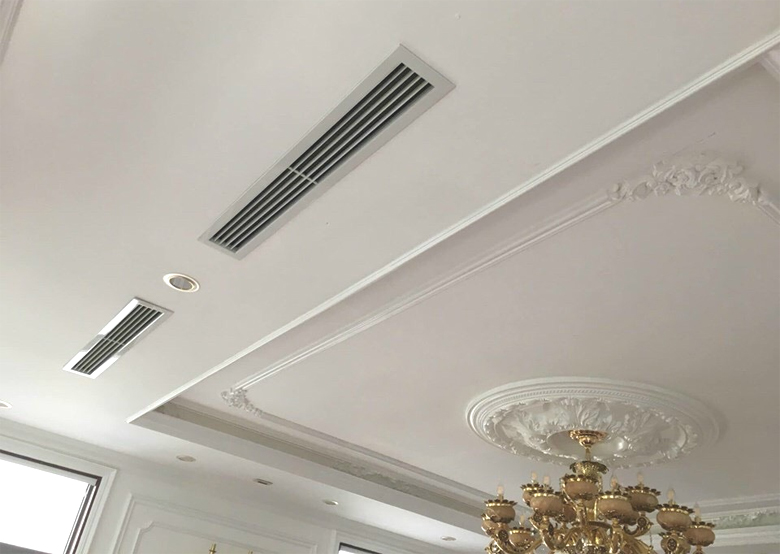

• Miệng gió khuếch tán (Air Diffusers): Cửa gió là chi tiết duy nhất lộ ra trên trần thạch cao, có thể thiết kế dạng nan khe dài (Linear Slot Diffuser), miệng gió tròn xoay hoặc miệng gió vuông khuếch tán 4 hướng sơn tĩnh điện theo màu sắc nội thất.

4. Hệ thống điều khiển và ống dẫn môi chất

Bao gồm đường ống đồng dẫn gas bọc bảo ôn cao su lưu hóa, dây điện điều khiển liên động giữa dàn nóng và dàn lạnh, kết hợp bộ điều khiển gắn tường (Wired Remote Controller) hoặc điều khiển từ xa thông minh qua ứng dụng điện thoại.

Ưu điểm và hạn chế kỹ thuật của máy lạnh giấu trần nối ống gió

Việc đầu tư hệ thống điều hòa giấu trần đòi hỏi sự cân nhắc kỹ lưỡng giữa giá trị thẩm mỹ sang trọng và các yêu cầu kỹ thuật thi công phức tạp.

Về yếu tố kiểm soát tiếng ồn, thiết bị này vượt trội hơn hẳn các dòng máy lạnh cơ học khác (tham khảo thêm kỹ thuật tiêu âm tại bài viết về giảm tiếng ồn quạt hút).

So sánh máy lạnh giấu trần nối ống gió với các dòng điều hòa khác

Bảng so sánh dưới đây phân tích sự khác biệt về công năng giữa máy lạnh giấu trần nối ống gió, máy lạnh âm trần cassette và máy lạnh treo tường truyền thống:

Đối với các công trình có diện tích nhỏ hẹp hoặc ngân sách giới hạn, quý vị có thể tham khảo thêm các dòng thiết bị thông gió đơn giản hơn như quạt âm trần dân dụng (xem công dụng của quạt hút âm trần).

Tiêu chuẩn tính toán công suất và lưu ý lắp đặt chuẩn kỹ sư MEP

Thi công máy lạnh giấu trần nối ống gió đòi hỏi sự tính toán cẩn thận ngay từ khâu thiết kế cơ sở.

1. Tính toán phụ tải lạnh (Cooling Load) chuẩn xác

Công suất lạnh của máy lạnh giấu trần nối ống gió phải được tính toán dựa trên thể tích phòng ($V = \text{Dài} \times \text{Rộng} \times \text{Cao}$), hướng nắng của cửa kính và lượng nhiệt tỏa ra từ các thiết bị điện trong phòng. Định mức tiêu chuẩn cho căn hộ gia đình thường từ 600 BTU/h đến 750 BTU/h cho mỗi mét vuông sàn. Phòng khách thông tầng hoặc phòng họp đông người cần tính toán từ 800 BTU/h đến 1000 BTU/h trên mỗi mét vuông (tham khảo công thức tính toán lưu lượng khí tại cách tính lưu lượng gió của quạt hút).

2. Kích thước và vị trí cửa thăm trần (Access Panel)

Do toàn bộ dàn máy giấu kín trên trần, bắt buộc phải bố trí cửa thăm trần thạch cao có kích thước tối thiểu từ 450x450mm đến 600x600mm ngay phía dưới hộp đấu điện bo mạch và vị trí bơm xả nước ngưng của dàn lạnh. Cửa thăm trần giúp kỹ thuật viên dễ dàng tiếp cận kiểm tra mạch điện và thực hiện quy trình bảo dưỡng chuẩn theo bài viết cách vệ sinh dàn lạnh âm trần nối ống gió mà không cần phải đục phá trần thạch cao (đọc thêm quy trình bảo trì quạt tại bảo dưỡng quạt thông gió).

3. Bọc bảo ôn chống đọng sương máng nước và ống gió

Tất cả các hộp gom gió bằng tôn mạ kẽm và đường ống dẫn gió lạnh bắt buộc phải được bọc lớp cách nhiệt bằng bông thủy tinh có màng nhôm hoặc cao su lưu hóa dày tối thiểu 25mm. Các mối nối phải được dán kín tuyệt đối bằng băng keo nhôm chuyên dụng để chống cầu nhiệt gây đọng sương làm hỏng trần nhà (tham khảo bảng giá thi công tại báo giá lắp đặt ống gió và hướng dẫn vận hành tại cách sử dụng quạt thông gió).

Tổng kho quạt điện giới thiệu các sản phẩm liên quan

Để phục vụ xây dựng và thi công đồng bộ hệ thống điều hòa không khí giấu trần nối ống gió đạt chuẩn kỹ thuật cao nhất, Tổng kho quạt điện cung cấp các dòng sản phẩm chất lượng cao:

• Ống gió công nghiệp: Phân phối đầy đủ các loại ống gió mềm nhôm cách nhiệt có bảo ôn, ống bạt chống cháy, ống gió tôn mạ kẽm vuông/xoắn phục vụ kết nối dàn lạnh âm trần.
• Quạt hút âm trần: Các dòng quạt thông gió giấu trần dân dụng và văn phòng cao cấp, độ ồn siêu êm dưới 30 dBA, kết nối ống gió mềm D100/D150.
• Quạt hút mùi nối ống: Quạt ly tâm nối ống đồng trục công suất lớn, giải pháp tăng áp suất tối ưu lắp đặt trực tiếp vào tuyến ống gió dài.
• Quạt thông gió công nghiệp: Đa dạng các dòng quạt hút vuông, quạt hướng trục cấp khí tươi cho hệ thống điều hòa trung tâm.

Kết luận

Hiểu rõ máy lạnh giấu trần nối ống gió là gì giúp các chủ đầu tư và gia chủ đưa ra sự lựa chọn sáng suốt để kiến tạo không gian sống đẳng cấp, sang trọng. Với ưu điểm giấu kín hoàn toàn thân máy trên trần giả, khả năng tùy biến các miệng gió nan khe hẹp tinh tế và luồng gió lạnh lan tỏa đồng đều êm dịu, đây là giải pháp điều hòa không khí hoàn hảo nhất cho các công trình cao cấp hiện nay. Hãy lưu ý lựa chọn đơn vị thi công cơ điện MEP chuyên nghiệp, tính toán đúng cột áp ống gió và bố trí cửa thăm trần chuẩn xác để hệ thống luôn vận hành ổn định, mát mẻ và bền bỉ suốt hàng chục năm.
