Quạt thông gió hình chữ nhật: Cấu tạo, ưu điểm và ứng dụng

Trong thiết kế hệ thống cơ điện (MEP) và thông gió cho các tòa nhà văn phòng, khách sạn hay căn hộ cao cấp, chiều cao thông thủy từ trần thạch cao lên đáy sàn bê tông thường bị giới hạn nghiêm ngặt. Việc sử dụng các dòng quạt tròn thông thường đòi hỏi đường kính lớn sẽ làm hạ thấp trần nhà, gây khó khăn cho việc bố trí kiến trúc. Để giải quyết triệt để thách thức không gian này, quạt thông gió hình chữ nhật (Rectangular Duct Fan/Cabinet Fan) được phát triển như một giải pháp cứu cánh hàng đầu. Thiết bị sở hữu thiết kế dẹp mỏng, tương thích hoàn hảo với hệ thống đường ống gió chữ nhật tiêu chuẩn mà vẫn duy trì lưu lượng gió mạnh mẽ và cột áp ổn định.

Khác biệt cơ bản giữa quạt hình chữ nhật và quạt thông gió tròn nằm ở cấu trúc hình học của vỏ máy và cách bố trí cụm cánh quạt động cơ bên trong. Quạt được tối ưu hóa bề ngang rộng nhưng chiều cao thấp (Low Profile), cho phép lắp đặt lọt thỏm vào các khoảng trần hẹp chỉ từ 25cm đến 40cm. Nhờ tích hợp cánh quạt ly tâm hoặc cánh quạt hỗn hợp trong khung vỏ hộp chữ nhật, thiết bị không chỉ tạo ra áp suất tĩnh cao mà còn dễ dàng đồng bộ với mạng lưới ống gió tôn mạ kẽm mà không cần đến các đoạn côn chuyển đổi tốn kém.

Tổng kho quạt điện xin cung cấp bài phân tích chi tiết, sâu sắc dưới góc độ kỹ thuật cơ điện (MEP) về cấu tạo, những ưu điểm kỹ thuật vượt trội, phân loại sản phẩm và quy trình thi công lắp đặt quạt thông gió hình chữ nhật chuẩn xác nhất.

Đặc điểm kỹ thuật và cấu tạo của quạt thông gió hình chữ nhật

Để hiểu rõ hiệu quả khí động học của dòng quạt này, chúng ta cần phân tích sâu cấu trúc cơ khí bên trong hộp quạt chữ nhật.

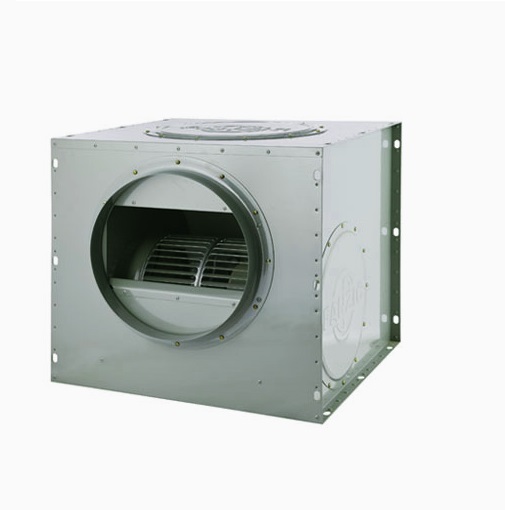

Về bản chất cơ học, quạt thông gió hình chữ nhật là thiết bị thông gió cưỡng bức có vỏ ngoài dạng hình hộp chữ nhật làm bằng tôn mạ kẽm dày từ 0.8mm đến 1.2mm hoặc thép sơn tĩnh điện chống gỉ sét. Hai đầu cửa hút và cửa xả của quạt được bẻ bích hình chữ nhật tiêu chuẩn (kích thước phổ biến như 400x200mm, 500x250mm, 600x300mm đến 1000x500mm), giúp kết nối trực tiếp với hệ thống ống gió công nghiệp hình chữ nhật thông qua bulông và kẹp bích mà không bị thất thoát lưu lượng.

Cấu tạo bên trong của quạt bao gồm ba cụm linh kiện chính (quý vị có thể so sánh với bài viết về cấu tạo quạt thông gió tiêu chuẩn):

• Cụm cánh quạt ly tâm hoặc dòng chảy hỗn hợp (Impeller): Sử dụng cánh quạt ly tâm cong lùi (Backward Curved) hoặc cong tiến (Forward Curved) được cân bằng động chính xác hai mặt. Cánh quạt quay với tốc độ cao tạo ra lực ly tâm hút không khí từ cửa hút chữ nhật và nén khí đẩy qua cửa xả với áp suất tĩnh cao (tham khảo thêm tại nguyên lý quạt hút gió).
• Động cơ rotor ngoài (External Rotor Motor): Động cơ được đặt ngay tại tâm của cánh quạt ly tâm, sử dụng cuộn dây đồng 100% chịu nhiệt tốt và vòng bi kín bôi trơn vĩnh viễn. Thiết kế motor rotor ngoài giúp giảm tối đa chiều dài dọc trục của quạt, giúp toàn bộ cỗ máy nằm gọn trong thân hộp dẹp mỏng.
• Cửa mở bảo trì bên hông (Swing-out Access Door): Đây là điểm cộng kỹ thuật cực lớn của dòng quạt này. Một mặt bên hông của hộp quạt được thiết kế dạng cánh cửa có bản lề hoặc khóa mở nhanh. Khi cần bảo dưỡng, kỹ thuật viên chỉ cần mở nắp hông là có thể tiếp cận trực tiếp động cơ và cánh quạt để lau chùi mà không cần tháo dỡ toàn bộ đường ống gió xung quanh.

Ưu điểm vượt trội khi sử dụng quạt hình chữ nhật so với quạt tròn

Việc ứng dụng quạt thông gió hình chữ nhật mang lại những giải pháp kỹ thuật ưu việt, giải quyết triệt để các xung đột không gian trong các tòa nhà hiện đại.

1. Thiết kế dẹp mỏng tối ưu chiều cao trần thạch cao (Low Profile)

Trong các tòa nhà văn phòng hay chung cư cao cấp, khoảng cách thông thủy trên trần giả thường rất hẹp do vướng phải dầm bê tông, đường ống nước cứu hỏa và máng cáp điện. Một chiếc quạt tròn cùng lưu lượng gió có thể đòi hỏi đường kính lên tới 400mm-500mm, khiến trần thạch cao bắt buộc phải hạ thấp, làm giảm không gian sử dụng.

Quạt hình chữ nhật giải quyết bài toán này bằng cách mở rộng chiều ngang (ví dụ 600mm hoặc 800mm) nhưng chiều cao chỉ mỏng từ 250mm đến 300mm. Quạt dễ dàng luồn lách vào các khoảng hẹp sát đáy sàn bê tông, giúp bảo toàn chiều cao thông thủy thông thoáng cho không gian kiến trúc bên dưới.

2. Đồng bộ hoàn hảo với hệ thống ống gió chữ nhật, tiết kiệm chi phí

Hầu hết các hệ thống đường ống thông gió chính trong tòa nhà đều sử dụng ống gió chữ nhật để tiết kiệm diện tích. Nếu sử dụng quạt tròn, thợ thi công bắt buộc phải gia công thêm các chi tiết côn chuyển (từ tròn sang vuông/chữ nhật). Mỗi chi tiết côn chuyển không chỉ làm tăng chi phí vật tư và nhân công mà còn tạo ra sự thay đổi tiết diện đột ngột, gây tổn thất áp suất tĩnh và phát sinh tiếng ồn khí động học. Quạt hình chữ nhật có mặt bích trùng khớp với ống gió, kết nối thẳng hàng, giảm thiểu tối đa lực cản dòng khí.

3. Áp suất tĩnh cao, đẩy luồng khí đi xa

Nhờ sử dụng cánh quạt ly tâm bên trong khoang nén khí, quạt hình chữ nhật tạo ra áp suất tĩnh mạnh mẽ từ 250 Pa đến hơn 800 Pa, vượt trội hơn hẳn các dòng quạt hướng trục thông thường. Cột áp cao này cho phép quạt dễ dàng đẩy luồng không khí đi qua mạng lưới đường ống gió dài hàng chục mét, qua các phin lọc bụi và van gió mà không bị suy giảm lưu lượng (đọc thêm về định nghĩa tại quạt hút gió là gì).

4. Tích hợp lớp lót tiêu âm giảm tiếng ồn hiệu quả

Nhiều dòng quạt hình chữ nhật cao cấp (Acoustic Cabinet Fan) được thiết kế thành vỏ hộp hai lớp kim loại, ở giữa được chèn một lớp bông thủy tinh hoặc cao su lưu hóa dày 25mm đến 50mm có tác dụng cách âm, tiêu âm. Lớp lót này triệt tiêu đến 80% tiếng ồn cơ học từ động cơ và tiếng rít khí động học, giúp quạt vận hành siêu êm (độ ồn dưới 45 dBA), rất thích hợp cho các khu vực đòi hỏi sự yên tĩnh như phòng họp, khách sạn (tham khảo thêm kỹ thuật tại bài viết về giảm tiếng ồn quạt hút).

Phân loại các dòng quạt thông gió hình chữ nhật phổ biến

Tùy thuộc vào vị trí lắp đặt và công năng cụ thể, quạt thông gió hình chữ nhật được chia thành ba chủng loại chính.

Quạt nối ống gió hình chữ nhật (Rectangular Inline Duct Fans)

Dòng quạt chuyên dụng để lắp nối tiếp bên trong tuyến đường ống gió chữ nhật treo giấu trần.

• Đặc điểm: Cửa hút và cửa xả nằm thẳng hàng trên cùng một trục. Vỏ máy mạ kẽm chống gỉ, cánh ly tâm cong lùi.
• Ứng dụng: Dùng cho hệ thống cấp khí tươi, hút khí thải cho các tòa nhà văn phòng, trung tâm thương mại và căn hộ lớn (quý vị có thể tham khảo thêm về công năng hút âm trần tại bài viết về công dụng của quạt hút âm trần).

Quạt hộp tiêu âm giấu trần hình chữ nhật (Acoustic Cabinet Fans)

Dòng quạt hộp chữ nhật có vỏ hai lớp tiêu âm, động cơ dây đồng 100% nhiều cấp tốc độ.

• Đặc điểm: Độ ồn cực thấp, có thể kết nối chia nhiều nhánh hút ra các phòng khác nhau.
• Ứng dụng: Sử dụng cho phòng ngủ cao cấp, bệnh viện, phòng thu âm hoặc phòng họp VIP.

Quạt thông gió hình chữ nhật gắn tường

Dòng quạt gắn trực tiếp xuyên qua tường, có khung bao ngoài hình chữ nhật thay vì hình vuông truyền thống.

• Đặc điểm: Thiết kế chớp lật tự động phía sau, tạo lưu lượng gió lớn để hút hơi ẩm, khí nóng ra ngoài.
• Ứng dụng: Dùng cho các không gian hẹp ngang nhưng dài về chiều rộng, như hành lang hẹp hoặc các ô thoáng kỹ thuật tường nhà xưởng (quý vị có thể tham khảo thêm các dòng quạt 1 chiều gắn tường tại bài viết quạt thông gió 1 chiều và dòng đảo chiều tại quạt thông gió 2 chiều là gì).

Ứng dụng thực tế của quạt thông gió hình chữ nhật trong công trình

Nhờ tính linh hoạt trong bố trí không gian, quạt thông gió hình chữ nhật là sự lựa chọn hàng đầu cho các công trình có kết cấu trần phức tạp.

Trong các tòa nhà văn phòng và khách sạn cao cấp, quạt nối ống chữ nhật được lắp đặt giấu trần hành lang để cấp khí tươi giàu oxy hoặc hút khí thải vệ sinh mà không làm ảnh hưởng đến chiều cao trần thạch cao sang trọng. Trong các phòng họp và phòng ngủ, quạt hộp tiêu âm chữ nhật giúp duy trì môi trường yên tĩnh tối đa, giúp người dùng tập trung làm việc hoặc có giấc ngủ sâu (tham khảo thêm tại quạt thông gió phòng ngủ 2 chiều. Đối với các cabin siêu nhỏ, quý vị có thể so sánh với dòng quạt thông gió nhỏ nhất).

Trong nhà xưởng công nghiệp và kho bãi, các tổ quạt hình chữ nhật công suất lớn được kết nối với hệ thống đường ống dẫn khí để làm mát cục bộ cho các khu vực công nhân làm việc, hoặc lắp đặt trong các trang trại công nghệ cao (tham khảo chi tiết tại quạt thông gió nhà yến, bảng giá tại giá quạt thông gió nhà xưởng và bảng giá quạt công nghiệp nói chung tại giá quạt thông gió công nghiệp). Đối với ứng dụng dân dụng, người dùng có thể tham khảo thêm các kích cỡ quạt vuông tại kích thước quạt thông gió senko.

Hướng dẫn kỹ thuật tính toán, lắp đặt và bảo dưỡng chuẩn xác

Quy trình thi công quạt thông gió hình chữ nhật đòi hỏi sự chuẩn xác trong gia cố ty treo và làm kín khớp bích nối ống.

1. Tính toán lưu lượng gió (Q) và áp suất (P)

Lưu lượng gió tổng được tính bằng: Q (m3/h) = Thể tích không gian (m3) x ACH (quý vị có thể áp dụng các bảng tra cứu kỹ thuật chi tiết tại bài viết cách tính lưu lượng gió của quạt hút). Sau khi tính được Q, cần tính toán tổng lực cản của đường ống chữ nhật để chọn quạt có cột áp P phù hợp.

2. Kỹ thuật lắp đặt treo trần và đấu nối điện

• Gia cố ty treo ren chịu lực: Quạt hình chữ nhật thường có trọng lượng khá nặng từ 15kg đến 50kg. Bắt buộc phải sử dụng 4 thanh ty ren chịu lực (đường kính phi 8mm hoặc phi 10mm) bắn cố định vào sàn bê tông trên mái. Lắp cụm đệm lò xo chống rung hoặc đệm cao su tại các tai treo quạt để triệt tiêu rung động cơ học.
• Kết nối mặt bích ống gió: Đặt gioăng dán mặt bích chuyên dụng (gioăng xốp EVA hoặc gioăng amiang) vào giữa mặt bích quạt và mặt bích ống gió chữ nhật, siết chặt bulông ở 4 góc và dùng kẹp bích nẹp kín toàn bộ đường viền để chống rò rỉ áp suất.
• Đấu nối điện an toàn: Mở hộp đấu dây bên ngoài vỏ quạt, đấu nối dây nguồn và dây tiếp địa theo đúng hướng dẫn tại bài viết cách đấu dây quạt thông gió. Đối với quạt gắn tường, thực hiện theo bài viết cách lắp quạt thông gió gắn tường.

3. Vận hành và bảo dưỡng cơ khí định kỳ

Vận hành quạt đúng cách theo bài viết cách sử dụng quạt thông gió. Định kỳ 6 tháng một lần, mở cửa thăm bảo trì bên hông thân máy để kiểm tra độ căng cánh quạt và lau chùi bụi bẩn bám dính theo quy trình chuẩn tại cách vệ sinh quạt hút gió.

Tổng kho quạt điện giới thiệu các sản phẩm liên quan

Để phục vụ xây dựng hệ thống thông gió giấu trần dẹp mỏng, thẩm mỹ và đạt chuẩn kỹ thuật cao nhất cho mọi công trình, Tổng kho quạt điện cung cấp các dòng sản phẩm chất lượng cao:

• Quạt thông gió công nghiệp: Đa dạng các dòng quạt hút vuông, chữ nhật, tròn công suất lớn cho nhà xưởng sản xuất và tòa nhà cao tầng.
• Quạt ly tâm công nghiệp: Các tổ máy quạt ly tâm trung áp, cao áp công suất lớn phục vụ đường ống gió dài phức tạp.
• Ống gió công nghiệp: Cung cấp đầy đủ các loại ống gió tôn chữ nhật mạ kẽm, ống gió mềm cách nhiệt và phụ kiện mặt bích nẹp C.
• Quạt hút âm trần: Quạt hút giấu trần thẩm mỹ cho căn hộ, văn phòng, độ ồn siêu êm dưới 30 dBA.

Kết luận

Lựa chọn quạt thông gió hình chữ nhật là giải pháp kỹ thuật thông minh, mang lại sự kết hợp hoàn hảo giữa thiết kế dẹp mỏng tối ưu chiều cao trần thạch cao và khả năng tạo áp suất tĩnh mạnh mẽ để dẫn khí qua đường ống dài. Thiết bị kết nối đồng bộ trực tiếp với hệ thống ống gió chữ nhật tiêu chuẩn mà không cần côn chuyển đổi, giúp tiết kiệm chi phí vật tư và giảm thiểu tiếng ồn khí động học. Hãy tính toán đúng lưu lượng gió cần thiết, thi công ty treo gia cố chống rung chuẩn xác và thực hiện bảo dưỡng định kỳ qua cửa thăm bên hông để hệ thống thông gió của công trình luôn vận hành êm ái, bền bỉ và hiệu quả suốt hàng chục năm.
