Quạt thông gió nhỏ nhất: Kích thước, thông số và ứng dụng

Trong nhiều không gian kiến trúc hiện đại và các hệ thống thiết bị kỹ thuật, việc xử lý không khí tù đọng, hơi ẩm hay nhiệt lượng cục bộ trong không gian hạn chế là một bài toán hóc búa. Các dòng quạt công nghiệp kích thước lớn hoàn toàn không thể lắp đặt vừa vặn vào các cabin hẹp, phòng vệ sinh nhỏ, tủ điện hay tủ quần áo. Lúc này, lựa chọn quạt thông gió nhỏ nhất trở thành giải pháp kỹ thuật tối ưu. Mặc dù sở hữu kích thước vô cùng nhỏ gọn, các dòng quạt mini này vẫn đảm bảo khả năng tạo lưu lượng gió ổn định và áp suất đủ để duy trì sự luân chuyển khí liên tục.

Việc chọn lựa các dòng quạt thông gió kích thước siêu nhỏ đòi hỏi kỹ sư và người tiêu dùng phải am hiểu về sự cân bằng giữa đường kính cánh, tốc độ quay động cơ (RPM), độ ồn (dBA) và áp suất tĩnh (Pa). Một chiếc quạt mini chất lượng không chỉ nằm ở kích thước nhỏ gọn mà còn ở độ bền bỉ của ổ bi cơ khí và khả năng hoạt động ổn định trong môi trường độ ẩm cao hay nhiệt độ tỏa ra từ thiết bị điện tử. Dù được sử dụng cho ứng dụng dân dụng hay tích hợp vào các thiết bị công nghệ, việc tìm hiểu cấu tạo và thông số kỹ thuật sẽ giúp quý vị tối ưu hóa hiệu quả tản nhiệt.

Tổng kho quạt điện xin cung cấp bài phân tích chi tiết, toàn diện dưới góc độ kỹ thuật cơ điện tử về các dải kích thước quạt thông gió nhỏ nhất, phân loại cấu tạo và tính ứng dụng thực tế của chúng hiện nay.

Khái niệm và dải kích thước của quạt thông gió nhỏ nhất

Để định hình dòng quạt thông gió kích thước nhỏ, chúng ta cần phân biệt giữa dòng quạt dân dụng mini, quạt nối ống đường kính nhỏ và quạt tản nhiệt thiết bị chuyên dụng.

Quạt thông gió nhỏ nhất là nhóm các thiết bị thông gió cưỡng bức có kích thước khung vỏ ngoài hoặc đường kính cửa xả gió cực kỳ khiêm tốn. Khác với các dòng quạt hút công nghiệp vuông tiêu chuẩn (như kích thước 600x600mm hay 1380x1380mm), dòng quạt mini được thiết kế để lắp đặt vào các khoảng trống hẹp dưới 15cm đến 20cm.

Dải kích thước phổ biến của các dòng quạt thông gió mini hiện nay bao gồm:

• Dải siêu nhỏ (Micro Fans – Dùng cho thiết bị): Kích thước khung vuông từ 40x40mm, 60x60mm, 80x80mm, 92x92mm đến 120x120mm. Độ dày quạt chỉ từ 15mm đến 38mm. Dòng quạt này thường vận hành bằng điện áp DC 12V, 24V hoặc AC 220V.
• Dải nhỏ dân dụng (Gắn tường/Gắn kính): Kích thước lỗ khoét tường từ 100x100mm, 120x120mm đến 150x150mm (đường kính cánh quạt từ 8cm đến 12cm). Vỏ ngoài làm bằng nhựa ABS trắng thẩm mỹ.
• Dải nối ống đường kính nhỏ (Mini Inline Duct Fans): Đường kính cổ xả nối ống nhỏ nhất tiêu chuẩn là D75mm (phi 75mm), D90mm và D100mm (phi 100mm). Dòng quạt này giấu trần hoặc lắp đặt ẩn bên trong đường ống dẫn khí.

Phân loại quạt thông gió kích thước nhỏ theo thiết kế kỹ thuật

Tùy thuộc vào vị trí lắp đặt và yêu cầu áp suất dòng khí, quạt thông gió nhỏ nhất được chia thành bốn chủng loại thiết kế chính.

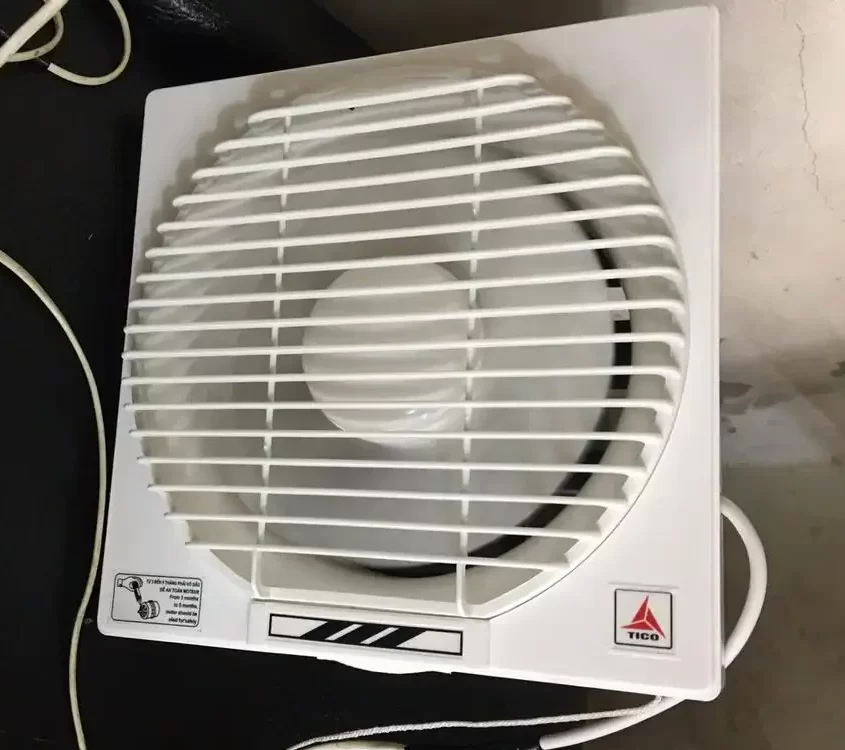

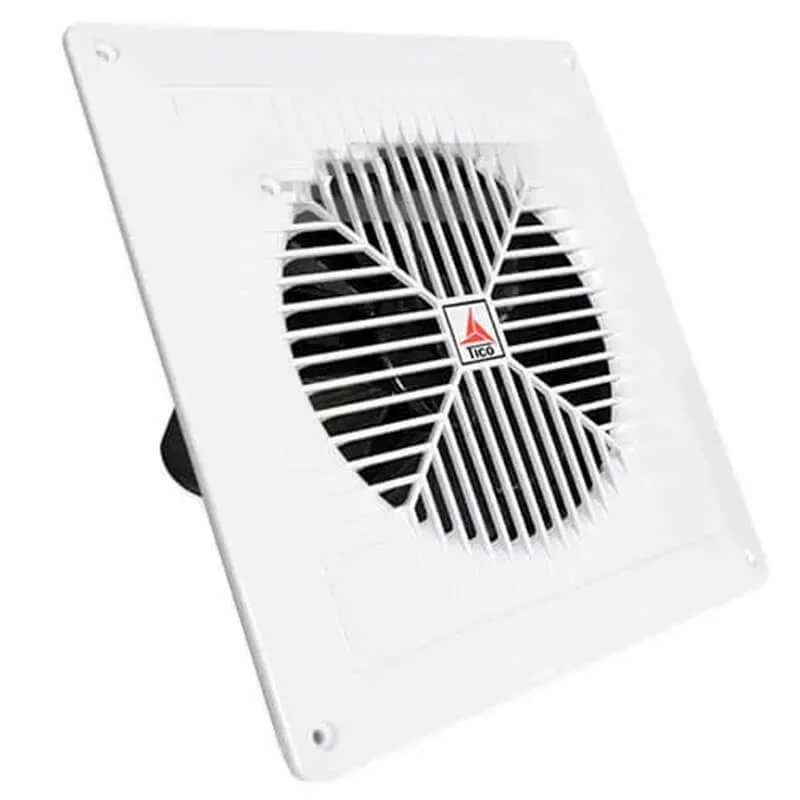

Quạt hút thông gió gắn tường/gắn kính mini (Compact Wall Fans)

Dòng quạt hướng trục siêu nhỏ chuyên dùng để gắn lên tường thạch cao, tường gạch mỏng hoặc khoét kính cửa sổ.

• Cấu tạo kỹ thuật: Thiết kế mặt trước hình vuông nhỏ gọn (kích thước mặt che từ 12x12cm đến 18x18cm). Động cơ gắn trực tiếp với cánh quạt hướng trục nhiều lá cánh mỏng. Phía sau trang bị van lật chống quay ngược cơ học (Backdraft Damper) để ngăn côn trùng chui vào khi ngắt điện.
• Ứng dụng: Lắp đặt cho phòng vệ sinh nhỏ, cabin thang máy, tủ quần áo hoặc phòng kho diện tích dưới 3m2. Tìm hiểu thêm về định nghĩa cơ bản tại bài viết quạt hút gió là gì.

Quạt hút âm trần cỡ nhỏ (Mini Ceiling Exhaust Fans)

Dòng quạt giấu trần có kích thước lỗ khoét thạch cao siêu nhỏ (chỉ từ 130x130mm đến 180x180mm).

• Cấu tạo kỹ thuật: Sử dụng động cơ cánh ly tâm lồng sóc để tạo áp suất đẩy khí qua cổ xả D75 hoặc D100 kết nối với ống gió mềm. Mặt lưới bằng nhựa ABS trang bị bộ lọc thô ngăn bụi. Đọc thêm về lợi ích tại bài viết về công dụng của quạt hút âm trần.

Quạt hút nối ống đồng trục mini (Inline Duct Fans D75/D100)

Dòng quạt ống hình trụ tròn có kích thước đường kính nhỏ, lắp đặt nối tiếp trực tiếp vào giữa đường ống dẫn khí.

• Cấu tạo kỹ thuật: Thân quạt hình ống tròn làm bằng chất liệu nhựa ABS hoặc thép sơn tĩnh điện. Động cơ hướng trục hoặc hỗn hợp (Mixed-flow) nằm đồng trục bên trong ống. Hai đầu cổ xả có gờ gài để nối chặt với ống gió mềm nhôm D75 hoặc D100 bằng đai siết cổ nhê.
• Ưu điểm: Tạo lực hút áp suất tốt, độ ồn thấp do nằm ẩn trong trần giả hoặc hộp kỹ thuật xa phòng.

Quạt tản nhiệt tủ điện và thiết bị điện tử (Equipment Cooling Fans)

Dòng quạt khung vuông bằng hợp kim nhôm hoặc nhựa, chuyên dùng để làm mát linh kiện điện tử.

• Cấu tạo kỹ thuật: Khung kim loại đúc nguyên khối chịu nhiệt, cánh quạt nhựa PBT chống cháy. Động cơ sử dụng ổ bi kép (Dual Ball Bearings) cho phép quạt quay ở tốc độ cực cao từ 2.000 đến 4.500 RPM, hoạt động liên tục 24/7 trong môi trường nhiệt độ lên tới 70 độ C.

Các tiêu chí kỹ thuật chọn mua quạt thông gió kích thước nhỏ

Do kích thước cánh quạt bị giới hạn, việc chọn mua quạt thông gió nhỏ phải tính toán cẩn thận các thông số cơ điện để đảm bảo không bị thiếu lưu lượng gió.

Lưu lượng gió (CFM/m3/h) so với áp suất tĩnh (Pa)

Kích thước cánh quạt nhỏ đồng nghĩa với việc lưu lượng gió ($Q$) tạo ra sẽ khiêm tốn (thường từ 30 m3/h đến 120 m3/h).

• Đối với ứng dụng không qua ống dẫn: Chọn quạt hướng trục gắn tường mini. Luồng khí xả thẳng ra ngoài nên không tốn áp suất tĩnh ($P$ gần như bằng 0 Pa).
• Đối với ứng dụng dẫn khí qua ống mềm: Bắt buộc phải chọn dòng quạt ly tâm nối ống mini (D75 hoặc D100). Động cơ ly tâm giúp duy trì lưu lượng $Q$ ổn định ngay cả khi gặp tổn thất áp suất ma sát của đường ống mềm (tham khảo thêm tại nguyên lý quạt hút gió).

Mức độ ồn cảm nhận (dBA) và loại ổ bi động cơ

Đối với quạt thông gió mini lắp cho phòng ngủ hay tủ kỹ thuật gần không gian sống, độ ồn là tiêu chuẩn hàng đầu.

• Mức ồn tiêu chuẩn: Nên chọn các dòng quạt có độ ồn dưới 32 dBA.
• Loại ổ bi: Ưu tiên chọn quạt sử dụng **ổ bi đũa/bi cầu (Ball Bearings)** thay vì ổ bạc đạn đồng (Sleeve Bearings). Ổ bi cầu không chỉ giảm tiếng ồn ma sát cơ học (xem kỹ thuật tại bài viết về giảm tiếng ồn quạt hút) mà còn cho phép quạt lắp đặt linh hoạt ở mọi góc độ (xoay ngang, thẳng đứng) mà không bị chảy dầu bôi trơn.

Động cơ DC/EC tiết kiệm điện và chuẩn bảo vệ IP

Nên chọn các dòng quạt nhỏ sử dụng động cơ DC một chiều hoặc động cơ EC tiên tiến. Động cơ DC/EC tiêu thụ điện năng cực kỳ thấp (chỉ từ 3W đến 12W) và cho phép điều chỉnh tốc độ mượt mà. Nếu lắp quạt trong nhà tắm nhỏ ẩm ướt, bắt buộc phải chọn quạt đạt chuẩn chống nước, chống bụi **IP44 hoặc IP55** để tránh chập cháy điện.

Ứng dụng thực tế của dòng quạt thông gió nhỏ nhất

Mặc dù kích thước khiêm tốn, dòng quạt thông gió mini đóng vai trò không thể thay thế trong nhiều ứng dụng thực tế.

Phòng vệ sinh và nhà tắm diện tích siêu nhỏ dưới 3m2

Trong các căn hộ chung cư mini hay nhà phố hẹp, phòng vệ sinh thường có diện tích rất nhỏ. Một chiếc quạt hút âm trần hoặc gắn tường mini kích thước lỗ khoét 100x100mm với lưu lượng gió khoảng 50-80 m3/h là đủ để trao đổi khí 8-10 lần/giờ, hút sạch hơi ẩm và mùi hôi mà không làm ảnh hưởng đến thẩm mỹ trần thạch cao.

Tủ điện công nghiệp, Server Rack và tủ thiết bị viễn thông

Các linh kiện bán dẫn, biến tần, máy chủ trong tủ điện tỏa ra lượng nhiệt rất lớn. Quạt tản nhiệt vuông mini (như kích thước 120x120mm) lắp trên thân tủ điện sẽ liên tục hút khí nóng ra ngoài, bảo vệ bo mạch không bị quá nhiệt gây ngắt mạch sự cố.

Ứng dụng thông gió điểm trong nhà yến công nghệ cao

Trong các công trình nuôi yến, bên cạnh việc sử dụng các dòng quạt công suất lớn (như quạt thông gió nhà yến khung Composite), kỹ thuật viên còn sử dụng các dòng quạt mini nối ống D75/D100 để thông gió điểm cho các góc chết tù đọng khí NH3 hoặc hút khí lưu thông qua các lỗ thông tầng nhỏ mà không làm lùa gió mạnh ảnh hưởng đến chim yến.

Thông gió chống ẩm tủ quần áo và tủ bếp

Lắp đặt quạt thông gió mini công suất 3W-5W gắn âm vào lưng tủ quần áo gỗ hay tủ bếp giúp liên tục luân chuyển khí nhẹ nhàng, ngăn ngừa tuyệt đối tình trạng tích tụ ẩm mốc làm hư hỏng quần áo hàng hiệu hay thực phẩm khô.

Hướng dẫn lắp đặt và đấu nối điện an toàn cho quạt mini

Quy trình thi công quạt thông gió kích thước nhỏ đòi hỏi sự khéo léo và tuân thủ đúng sơ đồ nguồn cấp điện.

1. Tính toán lưu lượng gió phòng nhỏ

Áp dụng công thức tính lưu lượng chuẩn xác: Q (m3/h) = Thể tích phòng (m3) x ACH (xem hướng dẫn chi tiết tại bài viết cách tính lưu lượng gió của quạt hút). Chọn quạt mini có Q danh định lớn hơn con số tính toán khoảng 15%.

2. Kỹ thuật khoét lỗ và cố định quạt

Sử dụng cưa lọng thạch cao hoặc máy cắt kính để khoét lỗ vừa vặn với kích thước thân quạt. Đối với quạt gắn tường mini, thực hiện theo các bước chi tiết tại bài viết cách lắp quạt thông gió gắn tường hoặc hướng dẫn tổng quát cách lắp quạt hút gió. Bơm keo silicon xung quanh viền mép để chống nước và triệt tiêu độ rung rền.

3. Đấu nối nguồn điện an toàn

Thực hiện đấu nối dây điện nóng (L), trung tính (N) và dây tiếp địa theo đúng hướng dẫn tại bài viết cách đấu dây quạt thông gió. Nếu sử dụng quạt mini nguồn DC 12V/24V, bắt buộc phải sử dụng bộ chuyển nguồn Adapter cách ly chất lượng tốt để cấp điện ổn định.

So sánh cấu tạo của quạt mini với các dòng quạt chạy điện khác tại bài viết cấu tạo quạt thông gió. Nếu cần giải pháp tản nhiệt cho phòng ngủ hẹp, quý vị có thể tham khảo dòng quạt thông gió phòng ngủ 2 chiều. So sánh chi phí với các dòng quạt lớn tại bài viết giá quạt thông gió công nghiệp và dòng quạt nhà xưởng tại giá quạt thông gió nhà xưởng.

Tổng kho quạt điện giới thiệu các sản phẩm liên quan

Để phục vụ thi công thông gió cho các không gian hạn chế và thiết bị kỹ thuật, Tổng kho quạt điện cung cấp các dòng sản phẩm chất lượng cao:

• Quạt hút âm trần: Các dòng quạt âm trần kích thước nhỏ gọn cho nhà vệ sinh chung cư, thiết kế trang nhã, vận hành siêu êm.
• Quạt hút mùi nối ống: Dòng quạt ly tâm nối ống đồng trục đường kính nhỏ D75, D100, D125, tạo áp suất hút mạnh mẽ cho đường ống dài.
• Quạt dân dụng: Các dòng quạt hút gắn tường, gắn kính mini gia đình từ các thương hiệu uy tín.
• Quạt thông gió Dasin: Cung cấp các dòng quạt hút cỡ nhỏ động cơ cuộn dây đồng 100% bền bỉ, chịu nhiệt tốt.

Kết luận

Lựa chọn quạt thông gió nhỏ nhất là giải pháp tản nhiệt và xử lý không khí cực kỳ hiệu quả cho các không gian kiến trúc hạn chế và các thiết bị kỹ thuật chuyên dụng. Mặc dù sở hữu kích thước khiêm tốn, một chiếc quạt mini được chế tạo từ động cơ ổ bi cầu chất lượng, cuộn dây chuẩn và thiết kế cánh khí động học tối ưu vẫn đảm bảo khả năng duy trì sự luân chuyển không khí liên tục, loại bỏ hơi ẩm và bảo vệ thiết bị an toàn. Hãy luôn tính toán đúng lưu lượng Q, kiểm tra độ ồn dBA và thi công đấu nối điện chuẩn xác để quạt vận hành bền bỉ và êm ái nhất.
