Quạt thông gió âm trần nhà vệ sinh: Tiêu chuẩn và cách lắp đặt

Nhà vệ sinh và phòng tắm là những không gian sinh hoạt có độ ẩm bão hòa cao nhất trong một ngôi nhà, nơi hơi nước nóng từ vòi sen, bồn tắm và mùi hôi từ cống rãnh liên tục phát sinh hàng ngày. Nếu không có giải pháp lưu chuyển không khí cưỡng bức hiệu quả, hơi ẩm sẽ nhanh chóng ngưng tụ trên trần nhà, gây nấm mốc đen kịt, làm bong tróc sơn bả và phát tán vi khuẩn đe dọa hệ hô hấp. Để giải quyết triệt để vấn đề này mà vẫn đảm bảo tính thẩm mỹ giấu trần sang trọng, quạt thông gió âm trần nhà vệ sinh trở thành thiết bị cơ điện tiêu chuẩn không thể thiếu trong mọi công trình nhà ở, khách sạn và văn phòng hiện đại.

Khác biệt cơ bản giữa quạt âm trần và quạt gắn tường là toàn bộ phần động cơ, bầu nén khí và ống dẫn gió được giấu kín hoàn toàn phía trên trần giả thạch cao hoặc trần nhôm, chỉ để lộ mặt nạ trang trí phẳng lỳ bên dưới. Tuy nhiên, việc vận hành trong môi trường thường xuyên ẩm ướt và nối với đường ống dẫn khí đòi hỏi thiết bị phải đáp ứng các tiêu chuẩn khắt khe về chỉ số chống nước (IP), khả năng tạo cột áp tĩnh để thắng lực cản ống gió và tích hợp van ngăn mùi một chiều chống trào ngược. Sự hiểu biết sâu sắc về các thông số kỹ thuật sẽ giúp chủ nhà và thợ thi công lựa chọn đúng sản phẩm bền bỉ.

Tổng kho quạt điện xin cung cấp bài phân tích chi tiết, toàn diện dưới góc độ kỹ thuật cơ điện (MEP) về tầm quan trọng, cấu tạo, tiêu chuẩn chọn mua lưu lượng gió CFM, quy trình thi công lắp đặt và bảo dưỡng quạt thông gió âm trần nhà vệ sinh chuẩn xác nhất hiện nay.

Tầm quan trọng của quạt thông gió âm trần trong nhà vệ sinh

Nhà vệ sinh hiện đại thường được bố trí khép kín bên trong căn hộ hoặc góc khuất không có cửa sổ thông gió tự nhiên, khiến việc lắp quạt thông gió trở thành yêu cầu bắt buộc để giải quyết ba vấn đề kỹ thuật lớn.

1. Khử ẩm tức thì và ngăn chặn nấm mốc phá hủy trần nhà

Khi tắm nước nóng dưới vòi sen, nhiệt độ và độ ẩm tương đối trong phòng tắm nhanh chóng đạt mức bão hòa 100%. Nếu lượng hơi ẩm khổng lồ này không được hút xả ra ngoài ngay lập tức, hơi nước sẽ ngưng tụ thành giọt trên gương, tường gạch men và thấm sâu vào trần thạch cao. Độ ẩm đọng lâu ngày là môi trường lý tưởng cho nấm mốc đen (Black Mold) phát triển trên các mạch gạch và góc trần, gây mùi hôi ẩm mốc khó chịu và làm mục nát khung xương thạch cao.

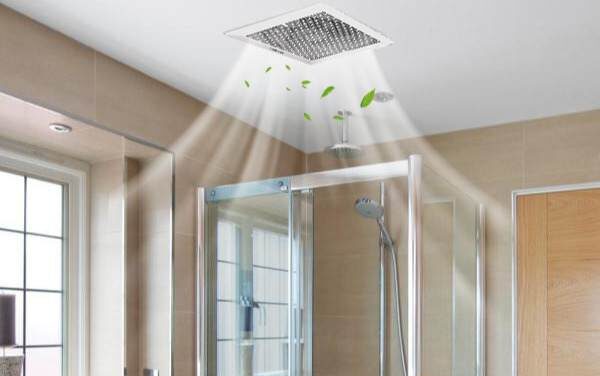

Quạt thông gió âm trần được lắp đặt ở vị trí cao nhất trên trần nhà – nơi hơi nước nóng bốc lên tập trung nhiều nhất – sẽ nhanh chóng thu gom toàn bộ luồng khí ẩm này để đẩy ra ngoài qua đường ống dẫn, giữ cho bề mặt sàn và tường phòng tắm luôn khô ráo chỉ sau 15-20 phút (tham khảo thêm tại công dụng của quạt hút âm trần).

2. Loại bỏ triệt để mùi hôi và khí ô nhiễm từ chất tẩy rửa

Bên cạnh mùi xú uế tự nhiên, nhà vệ sinh là nơi người dùng thường xuyên sử dụng các hóa chất tẩy rửa bồn cầu, nước xịt sàn chứa Clo hoặc Amoniac đậm đặc. Những hóa chất này bốc hơi tạo thành các hợp chất hữu cơ dễ bay hơi (VOCs) gây cay mắt, khó thở và kích ứng niêm mạc phổi nếu hít phải trong không gian hẹp kín. Quạt thông gió tạo ra lực hút áp suất âm liên tục, kéo toàn bộ các luồng khí độc hại này thoát ra hộp kỹ thuật của tòa nhà.

3. Bảo vệ các thiết bị điện tử và phụ kiện kim loại

Hơi ẩm bão hòa kéo dài là tác nhân hàng đầu gây oxy hóa rỉ sét các phụ kiện kim loại cao cấp như sen vòi mạ crom, bản lề vách kính tắm, và đặc biệt là làm chập cháy các mạch điện của đèn sưởi nhà tắm, gương thông minh tích hợp led. Duy trì không gian khô thoáng bằng quạt thông gió giúp kéo dài tuổi thọ cho toàn bộ nội thất phòng tắm.

Cấu tạo và nguyên lý hoạt động của quạt âm trần nhà vệ sinh

Để đạt được độ êm ái và áp suất hút ổn định trong không gian giấu trần, quạt âm trần được thiết kế theo cấu trúc khí động học chuyên biệt.

Về nguyên lý cơ học, thiết bị hoạt động dựa trên quạt hút gió là gì: động cơ điện quay cánh quạt tạo ra một vùng áp suất âm ngay tại mặt lưới hút gió, hút không khí ô nhiễm từ dưới sàn lên trần và nén khí đẩy qua cổ xả kết nối với đường ống mềm dẫn ra ngoài trời.

Cấu tạo tiêu chuẩn của quạt thông gió âm trần gồm bốn bộ phận chính:

• Cụm cánh quạt ly tâm lồng sóc (Sirocco Blower): Khác với quạt gắn tường dùng cánh hướng trục bản lớn, quạt âm trần hầu hết sử dụng cánh quạt ly tâm lồng sóc nhiều lá cánh nhỏ uốn cong. Thiết kế ly tâm này giúp quạt tạo ra cột áp tĩnh cao, đủ lực để đẩy luồng khí đi qua các khúc uốn của ống gió mềm mà không bị tụt lưu lượng gió, đồng thời kiểm soát độ ồn vận hành cực kỳ êm ái.
• Động cơ điện khép kín chống ẩm: Động cơ sử dụng cuộn dây đồng 100% được bao bọc trong vỏ kim loại hoặc nhựa kín khít, đạt tiêu chuẩn chống nước IPX2 hoặc IPX4 để chống hơi ẩm ngấm vào cuộn dây gây chập cháy. Động cơ tích hợp cầu chì nhiệt tự ngắt khi quá nhiệt.
• Van một chiều ngăn mùi (Backdraft Damper): Nằm ngay tại cổ xả tròn của quạt. Đây là lá van lật cơ học bằng nhựa mỏng. Khi quạt chạy, áp lực gió đẩy lá van mở ra để xả khí. Khi tắt quạt, lá van tự động đóng sập kín lại nhờ trọng lực hoặc lò xo nhẹ, ngăn chặn 100% mùi hôi, khói thuốc và gió lùa từ hộp kỹ thuật tòa nhà thổi ngược vào phòng tắm.
• Mặt nạ trang trí (Grille): Là tấm lưới nhựa ABS nguyên sinh màu trắng láng mịn phẳng lỳ trên mặt trần thạch cao, có khe hút gió tinh tế và tích hợp màng lọc thô ngăn bụi.

Các tiêu chuẩn kỹ thuật khi chọn mua quạt thông gió âm trần nhà vệ sinh

Việc lựa chọn quạt phải dựa trên sự tính toán kỹ thuật chính xác giữa thể tích không gian, độ ồn âm học và đường kính ống dẫn khí.

1. Tính toán lưu lượng gió (CFM hoặc m3/h) chuẩn kỹ thuật

Lưu lượng gió (Q) của quạt phải đủ lớn để thay thế toàn bộ không khí trong phòng tắm ít nhất từ 8 đến 10 lần mỗi giờ (bội số trao đổi khí ACH = 8 – 10 lần/giờ).

Công thức tính toán lưu lượng gió được áp dụng chuẩn xác như sau:

Q (m3/h) = Thể tích phòng (m3) x ACH (lần/giờ)

Trong đó Thể tích phòng = Dài (m) x Rộng (m) x Cao (m). Quý vị có thể tham khảo bảng tra cứu chi tiết tại bài viết cách tính lưu lượng gió của quạt hút.

2. Tiêu chuẩn độ ồn âm học (Đơn vị Sones hoặc dBA)

Phòng tắm là không gian thư giãn cá nhân, do đó tiếng ồn quạt là tiêu chí cực kỳ nhạy cảm. Quý vị nên chọn các dòng quạt có độ ồn dưới 35 dBA (tương đương dưới 1.2 Sone). Các dòng quạt cao cấp sử dụng động cơ DC biến tần có thể hạ độ ồn xuống dưới 26 dBA, gần như không nghe thấy tiếng máy chạy (tham khảo thêm kỹ thuật tiêu âm tại giảm tiếng ồn quạt hút).

3. Kích thước cổ xả và đường ống dẫn khí

Cổ xả của quạt âm trần nhà vệ sinh phổ biến có hai kích thước tiêu chuẩn: D100 (phi 100mm) và D150 (phi 150mm).

Cần đảm bảo đường kính ống dẫn khí trùng khớp với cổ xả quạt. Nếu đường ống dẫn khí ra ngoài tường quá dài (trên 5 mét) hoặc có nhiều khúc cua gấp, quý vị nên cân nhắc lắp đặt dòng quạt hút mùi nối ống ly tâm tăng áp đồng trục để đảm bảo luồng khí không bị nghẽn dọc đường.

Quy trình lắp đặt quạt thông gió âm trần nhà vệ sinh chuẩn kỹ thuật

Thi công lắp đặt quạt âm trần đòi hỏi kỹ thuật viên phải thao tác chuẩn xác từ khâu khoét trần thạch cao đến kết nối kín khít đường ống mềm.

Quy trình các bước lắp đặt được thực hiện chi tiết theo bài viết cách lắp quạt thông gió âm trần:

• Khoét trần thạch cao: Đo chính xác kích thước khung vỏ máy (thường là 200x200mm, 250x250mm hoặc 300x300mm). Dùng cưa tay thạch cao khoét lỗ vuông vắn, chú ý tránh cắt đứt các thanh xương cá xà gồ chịu lực chính của trần.
• Gia cố ty treo ren lên trần bê tông: Tuyệt đối không để toàn bộ trọng lượng quạt tựa trực tiếp lên tấm thạch cao mỏng. Bắt buộc phải bắn 2 đến 4 thanh ty ren chịu lực gắn chặt vào sàn bê tông trên mái, liên kết với tai treo quạt để triệt tiêu độ rung cơ học khi quạt chạy.
• Kết nối ống gió mềm cách nhiệt: Lồng đầu ống gió công nghiệp mềm (ống nhôm D100) trùm kín cổ xả của quạt. Dùng đai siết cổ nhê bằng inox siết chặt và quấn kín tối thiểu 2 lớp băng keo nhôm chuyên dụng để hơi ẩm không bị rò rỉ ngược trở lại khoang trần thạch cao.
• Đấu nối dây điện an toàn: Mở hộp nối dây trên thân quạt, đấu nối dây nóng (L), dây trung tính (N) và dây tiếp địa (PE) theo đúng hướng dẫn tại bài viết cách đấu dây quạt thông gió. Luôn luồn dây điện trong ống ruột gà chống cháy cách nước.
• Lắp mặt nạ hoàn thiện: Đẩy thân quạt vào lỗ khoét, siết vít cố định vào khung treo, sau đó cài lò xo gắn mặt nạ trang trí áp sát phẳng lỳ vào mặt trần thạch cao.

Hướng dẫn vận hành và bảo dưỡng định kỳ chống nấm mốc

Vận hành đúng cách và vệ sinh định kỳ giúp quạt duy trì hiệu suất hút tối đa và hoạt động bền bỉ suốt hàng chục năm.

Nguyên tắc vận hành hiệu quả nhất theo bài viết cách sử dụng quạt thông gió là: duy trì quạt chạy thêm 15 đến 20 phút sau khi tắm xong. Không nên tắt quạt ngay khi bước ra khỏi phòng tắm vì lúc này hơi nước vẫn còn bốc lên từ sàn và tường. Quý vị nên đấu nối quạt qua công tắc hẹn giờ tự ngắt (Timer Switch) hoặc tích hợp cảm biến độ ẩm để quạt tự động vận hành thông minh.

Bên cạnh đó, quý vị cần thực hiện tháo mặt nạ lưới trang trí ra lau chùi và xịt rửa sạch bụi bẩn bám dính trên cánh quạt ly tâm định kỳ 3 đến 6 tháng một lần theo đúng kỹ thuật tại bài viết cách vệ sinh quạt hút gió. Nếu có nhu cầu cấp khí tươi hai chiều cho không gian cao cấp, quý vị có thể tham khảo thêm dòng quạt thông gió âm trần 2 chiều.

Để phục vụ xây dựng hệ thống thông gió nhà vệ sinh và phòng tắm giấu trần thẩm mỹ, vận hành siêu êm và đạt chuẩn kỹ thuật cao nhất, Tổng kho quạt điện cung cấp các dòng sản phẩm chất lượng cao:

• Quạt hút âm trần: Các dòng quạt hút âm trần gia đình và khách sạn thiết kế sang trọng, tích hợp van ngăn mùi một chiều, độ ồn siêu êm dưới 30 dBA.
• Quạt hút mùi nối ống: Dòng quạt ly tâm nối ống đồng trục D100, D125, D150 cột áp cao, giải pháp tăng áp cho đường ống gió nhà vệ sinh dài phức tạp.
• Ống gió công nghiệp: Cung cấp đầy đủ các loại ống gió mềm nhôm, ống gió mềm cách nhiệt tiêu âm chất lượng cao kết nối cổ xả quạt âm trần.
• Quạt dân dụng: Các loại quạt hút gắn tường, gắn kính phòng tắm mini từ các thương hiệu uy tín.

Kết luận

Lắp đặt quạt thông gió âm trần nhà vệ sinh là sự đầu tư cơ điện thông minh và thiết yếu, mang lại giải pháp toàn diện để khử ẩm mốc, loại bỏ triệt để mùi hôi và bảo vệ độ bền của kết cấu nội thất phòng tắm. Bằng việc lựa chọn dòng quạt ly tâm có van ngăn mùi một chiều tự động, tính toán chính xác lưu lượng gió CFM theo thể tích phòng và thi công gia cố ty treo trần bê tông chuẩn kỹ thuật, không gian phòng tắm của gia đình quý vị sẽ luôn khô ráo, thơm tho, bảo vệ tối đa sức khỏe đường hô hấp cho cả gia đình.
