Quạt thông gió bếp nhà hàng: Tiêu chuẩn thiết kế và lắp đặt

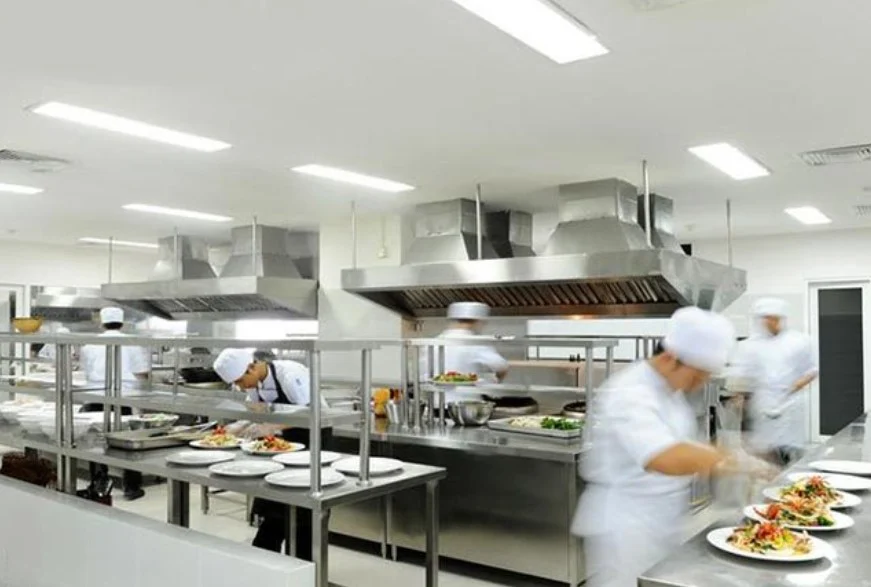

Gian bếp của các nhà hàng tiệc cưới, khách sạn và chuỗi ẩm thực thương mại là nơi tập trung cường độ phát sinh nhiệt lượng, khói thải và dầu mỡ đậm đặc nhất trong một công trình. Việc xử lý triệt để hỗn hợp khí thải này đòi hỏi một hệ thống cơ điện (MEP) được tính toán chính xác, trong đó quạt thông gió bếp nhà hàng đóng vai trò động lực cốt lõi. Một hệ thống quạt hút đạt chuẩn không chỉ giúp làm mát không gian làm việc cho các đầu bếp, ngăn mùi thức ăn tràn sang khu vực đón tiếp thực khách mà còn là lá chắn phòng chống cháy nổ (PCCC) an toàn tuyệt đối cho cơ sở kinh doanh.

Môi trường khí thải tại bếp nấu công nghiệp có tính chất vật lý vô cùng phức tạp: nhiệt độ cao lên tới gần 100 độ C, chứa lượng lớn hạt mỡ động thực vật dạng aerosol kết dính cao và nồng độ khí cháy CO, CO2 đậm đặc. Việc sử dụng các dòng quạt hút hướng trục thông thường hay tính toán sai cột áp tĩnh (Static Pressure) sẽ khiến hệ thống nhanh chóng bị đình trệ, khói tràn ra ngoài sảnh tiệc và động cơ quạt dễ bị quá nhiệt bốc cháy. Do đó, việc nắm vững các tiêu chuẩn kỹ thuật thiết kế và lựa chọn dòng quạt ly tâm chuyên dụng là điều kiện bắt buộc đối với các kỹ sư và chủ nhà hàng.

Tổng kho quạt điện xin cung cấp bài phân tích chuyên sâu dưới góc độ khí động học và an toàn nhiệt về các đặc thù kỹ thuật, phương pháp tính toán lưu lượng và cột áp, thiết kế hệ thống cấp khí bù và quy trình bảo dưỡng quạt thông gió bếp nhà hàng đạt chuẩn hiện nay.

Đặc điểm kỹ thuật bắt buộc của hệ thống hút khói bếp nhà hàng

Hệ thống xử lý khí thải bếp thương mại phải đối mặt với các điều kiện vận hành khắc nghiệt mà các hệ thống thông gió tòa nhà thông thường không bao giờ gặp phải.

1. Khả năng chịu nhiệt độ cao liên tục

Các bếp xào Á công suất lớn, bếp hầm và bếp chiên ngập dầu hoạt động liên tục trong các khung giờ cao điểm tạo ra luồng khí đối lưu nóng bốc lên chụp hút với nhiệt độ từ 70 độ C đến trên 100 độ C. Quạt thông gió bếp nhà hàng bắt buộc phải có khả năng hoạt động liên tục trong môi trường nhiệt độ cao này mà cuộn dây động cơ không bị suy giảm lớp cách điện, bạc đạn không bị chảy mỡ bôi trơn.

2. Cơ chế chống bám dính và thu gom dầu mỡ thể aerosol

Dầu mỡ khi sôi ở nhiệt độ cao sẽ bị bốc hơi thành các hạt mịn lơ lửng trong dòng khí. Khi đi vào đường ống gió và cánh quạt gặp nhiệt độ thấp hơn, hơi dầu mỡ sẽ ngưng tụ lại thành lớp màng keo dính quánh đặc. Nếu quạt sử dụng cánh quạt thông thường, dầu mỡ sẽ bám dày không đều lên các mép cánh, gây mất cân bằng động cơ học nghiêm trọng, dẫn đến hiện tượng rung lắc phá hủy ổ bi và tạo ra nguy cơ hỏa hoạn ống khói cực kỳ nguy hiểm.

3. Cột áp tĩnh (Static Pressure) đủ lớn để thắng lực cản hệ thống

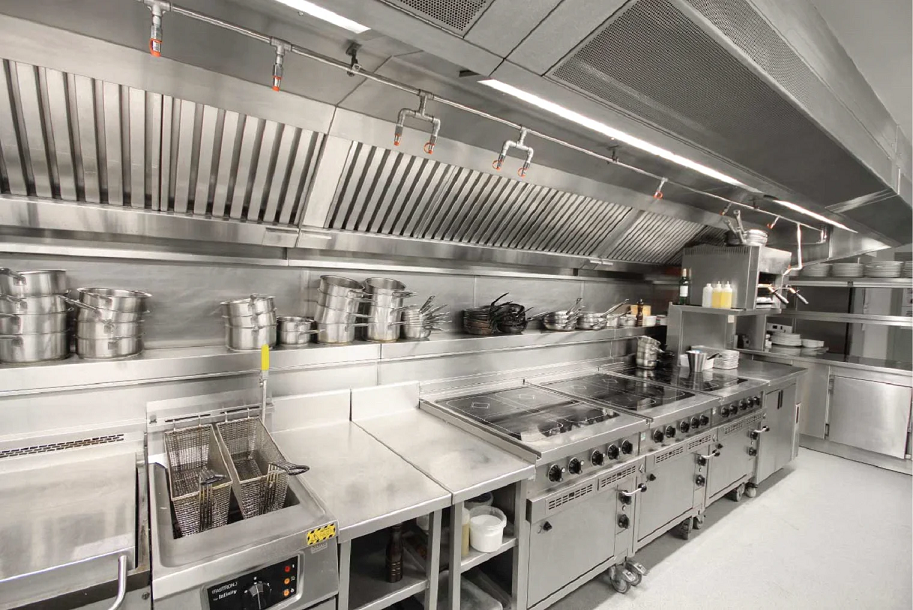

Luồng khí khói bếp phải đi qua một chuỗi các vật cản khí động học: tấm phin lọc mỡ bằng inox (baffle filters), chụp hút (hood), đường ống gió công nghiệp bằng thép dày dẫn lên mái tòa nhà, các đoạn co cút chuyển hướng, van chặn lửa (fire damper) và hộp tiêu âm. Tổng lực cản của hệ thống này thường dao động từ 400 Pa đến hơn 1200 Pa. Quạt thông gió bắt buộc phải có áp suất tĩnh cao tương ứng để duy trì vận tốc hút bắt khói tại mặt bếp mà không bị nghẽn gió.

Phân loại quạt thông gió bếp nhà hàng theo kết cấu truyền động

Trong kỹ thuật thông gió nhà bếp thương mại, việc lựa chọn kết cấu truyền động quyết định trực tiếp đến tuổi thọ của động cơ và an toàn PCCC.

Quạt ly tâm truyền động gián tiếp qua dây đai (Belt-drive Centrifugal Fan)

Đây là dòng quạt tiêu chuẩn bắt buộc cho các hệ thống hút khói bếp nhà hàng công suất vừa và lớn.

• Cấu tạo kỹ thuật: Động cơ điện (motor) được đặt hoàn toàn bên ngoài vỏ ốc (volute casing) của quạt. Lực quay được truyền từ trục động cơ sang trục cánh quạt thông qua hệ thống dây đai (dây curoa) và puly.
• Ưu điểm kỹ thuật vượt trội: Luồng khói nóng và hơi dầu mỡ chỉ tiếp xúc với cánh quạt và vỏ quạt kim loại bên trong, hoàn toàn cách ly với cuộn dây động cơ. Điều này ngăn chặn triệt để tình trạng dầu mỡ bám vào motor gây chập cháy điện, bảo vệ động cơ không bị quá nhiệt. Đồng thời, kỹ thuật viên có thể dễ dàng tăng giảm lưu lượng hút khói bằng cách thay đổi tỷ số truyền của puly mà không cần thay động cơ (tham khảo chi tiết tại cấu tạo quạt hút ly tâm).

Quạt ly tâm cánh cong lùi (Backward Inclined Fan)

Dòng quạt này sử dụng cánh quạt nghiêng về phía sau theo chiều quay. Thiết kế cánh cong lùi mang lại hiệu suất khí động học cao nhất (thường đạt trên 80%), tạo áp suất tĩnh lớn và đặc biệt là có bề mặt cánh tự làm sạch tốt hơn, hạn chế tối đa sự bám dính của các mảng dầu mỡ so với cánh cong tiến.

Vì sao không nên dùng quạt hướng trục cho bếp nhà hàng?

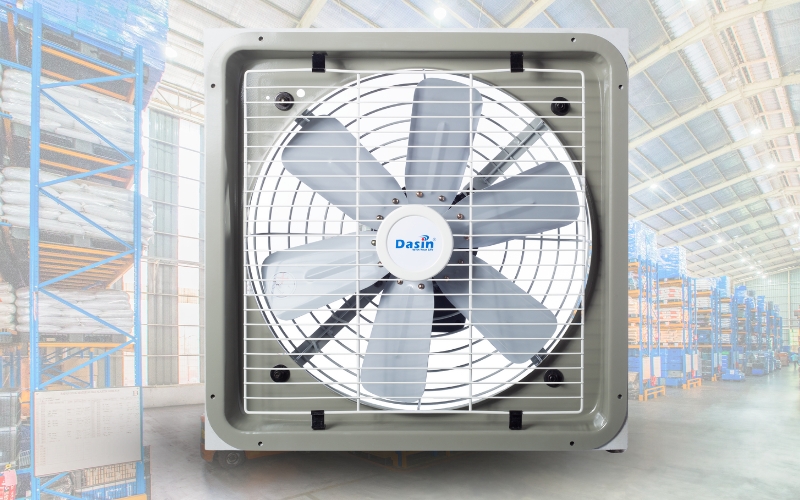

Nhiều cơ sở ẩm thực nhỏ vì muốn tiết kiệm chi phí đã lắp đặt quạt hướng trục gắn trực tiếp vào đường ống khói. Đây là sai lầm kỹ thuật lớn. Quạt hướng trục có áp suất tĩnh rất thấp (dưới 150 Pa), khi gặp sức cản của phin lọc mỡ và đường ống dài sẽ bị giảm lưu lượng nghiêm trọng. Hơn nữa, động cơ quạt hướng trục nằm trực tiếp trong dòng khí thải nên sẽ nhanh chóng bị hơi dầu mỡ bao phủ kín mít, dẫn đến cháy chập chỉ sau vài tháng vận hành (tìm hiểu thêm tại bài viết về nguyên lý quạt hút gió).

Quy trình tính toán lưu lượng gió (Q) và cột áp tĩnh (P)

Định cỡ quạt hút khói bếp nhà hàng đòi hỏi việc áp dụng các công thức nhiệt động học và khí động học chính xác.

1. Tính toán lưu lượng theo vận tốc bắt khói (Capture Velocity)

Lưu lượng khí hút (Q) phải đảm bảo tạo ra vận tốc bắt khói (V) tại mép chụp hút đạt từ 0.35 m/s đến 0.5 m/s để hút toàn bộ khói nhiệt bốc lên trước khi chúng bị luồng gió ngoài tạt ra sảnh.

Công thức tính toán lưu lượng gió cơ bản được áp dụng như sau:

Q (m3/s) = Diện tích miệng chụp hút (m2) x Vận tốc bắt khói (m/s)

Q (m3/h) = Q (m3/s) x 3600

2. Tính toán theo bội số trao đổi khí (ACH) khu bếp

Khu vực bếp thương mại có tải nhiệt rất lớn, tần suất trao đổi khí (ACH) bắt buộc phải đạt từ 60 đến 90 lần/giờ.

Q (m3/h) = Thể tích khu bếp (m3) x ACH (quý vị có thể áp dụng bảng tra cứu chi tiết tại bài viết cách tính lưu lượng gió của quạt hút và phương pháp tính công suất điện tại công thức tính công suất quạt hút).

Nguyên tắc cấp khí tươi bù áp (Make-up Air) chống tràn mùi

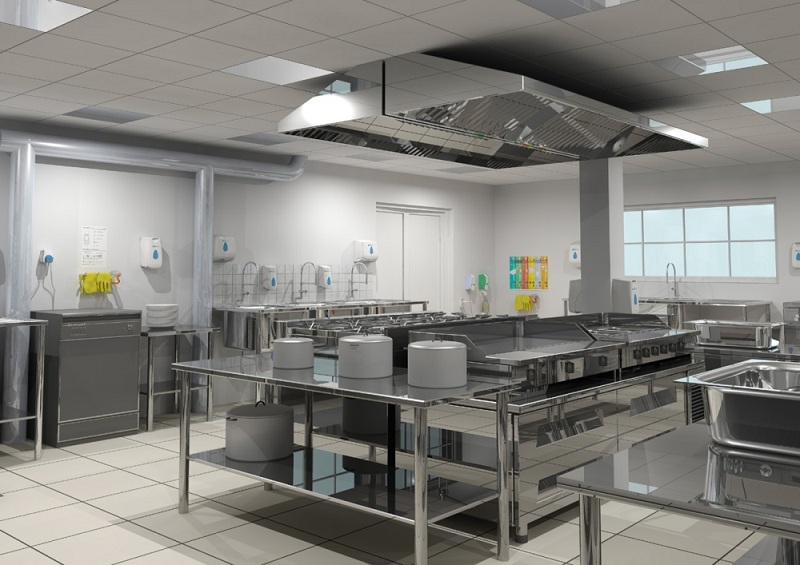

Một hệ thống hút khói bếp chỉ hoàn thiện khi được thiết kế đồng bộ với hệ thống cấp khí tươi bù áp (Make-up Air Unit – MAU).

Khi quạt ly tâm hút một khối lượng khí khổng lồ (ví dụ 10.000 m3/h) ra khỏi phòng bếp, nếu không có nguồn khí tương đương cấp bù vào, không gian bếp sẽ bị tụt áp suất tạo ra vùng áp suất âm nghiêm trọng. Tình trạng này gây ra ba vấn đề nguy hại:

• Quạt hút bị nghẽn áp, cánh quạt quay tốn điện nhưng không hút được khói, làm khói dầu mỡ quẩn quanh mặt bếp.
• Áp suất âm sẽ kéo toàn bộ luồng khí lạnh mát từ hệ thống điều hòa ngoài sảnh tiệc của thực khách tràn vào bếp qua cửa phục vụ, gây thất thoát nhiệt lạnh lớn và làm tăng tiền điện điều hòa (quý vị có thể tham khảo phân tích tại bài viết về việc vừa mở máy lạnh vừa mở quạt hút).
• Cửa ra vào khu bếp bị chênh lệch áp suất lớn hít chặt, nhân viên phục vụ rất khó đẩy cửa bê đồ ăn nóng, tiềm ẩn nguy cơ tai nạn lao động.

Tiêu chuẩn thiết kế: Bắt buộc phải lắp đặt quạt cấp khí tươi bù áp, cung cấp lưu lượng gió bằng 80% đến 90% lượng gió bị quạt hút ra ngoài. 10% đến 20% chênh lệch còn lại được duy trì để giữ cho khu bếp luôn ở trạng thái áp suất âm nhẹ so với phòng ăn, đảm bảo mùi thức ăn không bao giờ thoát ra ngoài khu vực ăn uống của thực khách.

Vận hành hệ thống quạt hút khói bếp nhà hàng đòi hỏi sự kiểm soát nghiêm ngặt về tiêu chuẩn âm học và an toàn hỏa hoạn.

1. Giải pháp triệt tiêu tiếng ồn và chống rung động cơ học

Dòng quạt ly tâm công nghiệp công suất lớn khi quay ở tốc độ cao trên mái hoặc phòng kỹ thuật có thể gây ra tiếng ồn rung lắc lớn:

• Lắp đặt bệ móng lò xo chống rung chuyên dụng dưới chân máy quạt ly tâm để triệt tiêu lực rung truyền qua sàn bê tông tòa nhà.
• Sử dụng khớp nối mềm chống cháy (Flexible Connection) tại cửa hút và cửa xả của quạt để ngắt đường truyền rung động cơ học vào hệ thống ống gió.
• Lắp đặt hộp tiêu âm (Silencer) lót bông khoáng chống cháy trên đường ống xả để hạ độ ồn xuống dưới 55 dBA, không gây ảnh hưởng đến thực khách và khu dân cư lân cận (tham khảo chi tiết kỹ thuật tại bài viết về giảm tiếng ồn quạt hút).

2. Tiêu chuẩn PCCC và quy trình cạo rửa dầu mỡ định kỳ

• Tiêu chuẩn vật liệu ống: Toàn bộ đường ống dẫn khói mỡ bắt buộc phải làm bằng thép đen hàn kín dày tối thiểu 1.2mm hoặc Inox 304 dày 1.0mm. Bố trí các cửa thăm vệ sinh (Cleanout Doors) cách nhau mỗi 3 mét trên đường ống ngang.
• Quy trình tẩy rửa định kỳ: Khác với quy trình bảo dưỡng quạt dân dụng thông thường (như bài viết cách vệ sinh quạt hút gió), hệ thống bếp nhà hàng đòi hỏi kỹ thuật cạo dầu mỡ công nghiệp: tháo phin lọc mỡ ngâm xút nóng tẩy rửa hàng tuần; cạo sạch lớp màng dầu mỡ bám trong lòng ống gió và cánh quạt ly tâm định kỳ 3 đến 6 tháng một lần. Đây là biện pháp duy nhất giúp loại bỏ hoàn toàn nguy cơ cháy nổ ống khói nhà hàng.

Đối với các khu vực phụ trợ khác như nhà vệ sinh hay kho thực phẩm, quý vị có thể tham khảo lắp đặt thêm quạt thông gió công nghiệp gắn tường (tham khảo bảng giá tại giá quạt thông gió công nghiệp).

Tổng kho quạt điện giới thiệu các sản phẩm liên quan

Để phục vụ xây dựng hệ thống hút khói và cấp khí tươi chuyên nghiệp, đạt chuẩn PCCC cao nhất cho bếp nhà hàng, khách sạn, Tổng kho quạt điện cung cấp các dòng sản phẩm chất lượng cao:

• Quạt ly tâm hút khói bếp: Dòng quạt ly tâm truyền động gián tiếp chịu nhiệt độ cao, động cơ cuộn dây đồng 100% nằm ngoài luồng khí, chuyên dụng cho bếp nhà hàng tiệc cưới.
• Quạt ly tâm công nghiệp: Các dòng quạt ly tâm trung áp, cao áp công suất lớn từ 2.2 kW đến 30 kW đáp ứng mọi yêu cầu cột áp đường ống dài.
• Ống gió công nghiệp: Cung cấp ống gió thép đen, ống gió Inox hàn kín chuyên dụng dẫn khói mỡ và phụ kiện hộp tiêu âm.
• Quạt thông gió công nghiệp: Các loại quạt hướng trục cấp khí tươi bù áp cho không gian bếp nhà hàng.

Kết luận

Đầu tư trang bị hệ thống quạt thông gió bếp nhà hàng đạt chuẩn là quyết định sống còn giúp bảo vệ an toàn tính mạng con người, loại bỏ triệt để nguy cơ hỏa hoạn dầu mỡ và duy trì môi trường làm việc thông thoáng, chuyên nghiệp cho đội ngũ đầu bếp. Bằng việc lựa chọn dòng quạt ly tâm truyền động gián tiếp có cột áp cao, tính toán lưu lượng hút bắt khói chuẩn xác kết hợp với hệ thống cấp khí bù cân bằng áp suất, cơ sở kinh doanh ẩm thực của quý vị sẽ luôn giữ được không gian sang trọng, sạch sẽ, nâng tầm trải nghiệm cho thực khách và đáp ứng hoàn hảo các tiêu chuẩn kiểm tra PCCC hiện hành.
