Tìm hiểu nguyên lý và cấu tạo của quạt hơi nước 2026

Quạt điều hòa làm mát bằng hơi nước là giải pháp tản nhiệt ngày càng được ưa chuộng nhờ khả năng hạ nhiệt nhanh chóng và cực kỳ tiết kiệm điện năng. Để vận hành thiết bị an toàn, đạt hiệu suất tản nhiệt sâu từ 5 đến 15 độ C và dễ dàng tự bảo trì tại nhà, việc nắm rõ cấu tạo của quạt hơi nước là vô cùng quan trọng. Mỗi linh kiện cơ khí và điện tử bên trong quạt, từ cánh quạt hướng trục, tấm cellulose tổ ong cho đến bơm chìm tuần hoàn, đều được thiết kế để phối hợp nhịp nhàng theo nguyên lý nhiệt động học bay hơi nước tự nhiên.

Hiểu rõ kết cấu cơ khí của thiết bị giúp người dùng dễ dàng đánh giá chất lượng gia công của sản phẩm khi chọn mua, tránh mua phải những model sử dụng linh kiện chất lượng thấp nhanh hỏng hóc. Dưới góc độ cơ điện tử, quạt hơi nước có thiết kế trực quan và thông thoáng hơn hệ thống máy lạnh cơ học sử dụng gas kín. Dù quý vị đang vận hành một chiếc quạt gia đình nhỏ gọn hay một tổ máy hạ nhiệt lớn, cấu trúc kỹ thuật nền tảng của các linh kiện vẫn giữ tính đồng bộ thống nhất.

Tổng kho quạt điện xin cung cấp bài phân tích chi tiết, sâu sắc và toàn diện về chức năng, chất liệu vật liệu chế tạo của các bộ phận cấu thành nên quạt điều hòa hơi nước tiêu chuẩn hiện nay.

Khái quát cơ chế tản nhiệt bay hơi nước vật lý

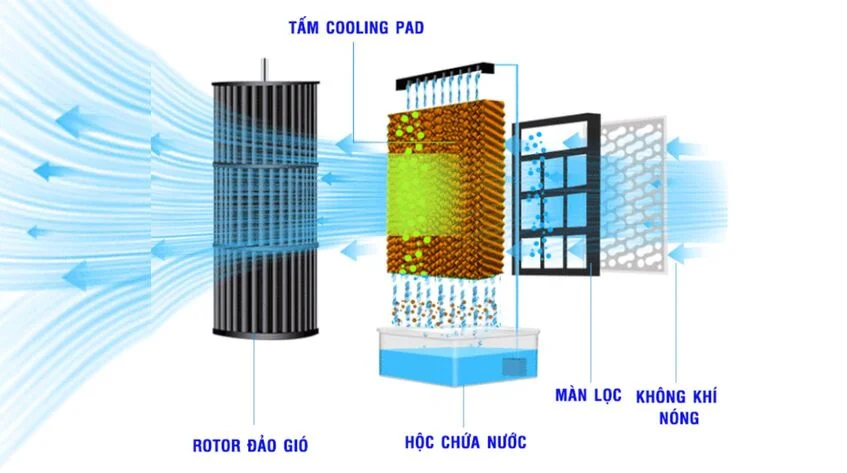

Để thấy rõ mục đích của các linh kiện trong cấu tạo của quạt hơi nước, trước tiên cần phân tích nguyên lý tản nhiệt bay hơi nước (Evaporative Cooling) đẳng enthalpy.

Năng lượng nhiệt cảm (sensible heat) trong luồng không khí nóng ngoài trời khi đi qua màng nước ẩm sẽ được hấp thụ để biến đổi trạng thái của nước từ thể lỏng sang hơi bão hòa khô (hấp thụ nhiệt ẩn hóa hơi). Quá trình này làm nhiệt độ không khí giảm mạnh, tạo ra luồng gió mát mẻ tự nhiên giàu oxy. Do đó, quạt hơi nước được cấu tạo dựa trên hai nguyên tắc cơ khí chính: duy trì màng nước mỏng tuần hoàn liên tục trên tấm làm mát và cưỡng bức luồng không khí đi xuyên qua màng nước đó với tốc độ gió tối ưu.

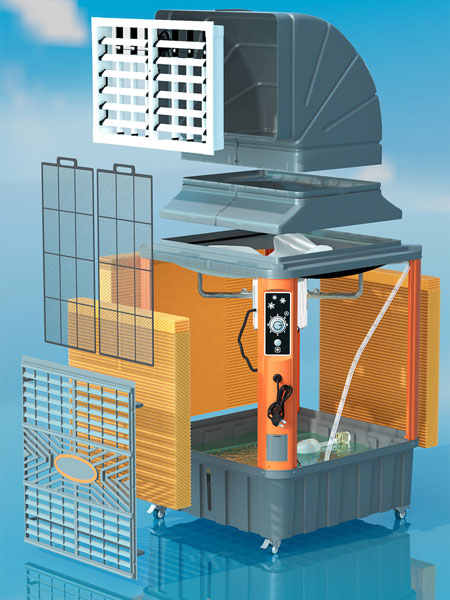

Phân tích cấu tạo chi tiết các bộ phận của quạt hơi nước

Một thiết bị quạt hơi nước tiêu chuẩn được cấu thành từ sáu nhóm linh kiện chính, hoạt động đồng bộ và khép kín.

Động cơ quạt và hệ thống cánh đối lưu

Bộ phận này có nhiệm vụ tạo ra lưu lượng gió cưỡng bức, hút khí nóng đi qua tấm làm mát và thổi khí lạnh ra phòng.

• Cánh quạt hướng trục (Axial Fan): Thường được sử dụng trong các dòng quạt hơi nước gia đình cỡ trung bình, lớn và các dòng quạt hơi nước công nghiệp dã ngoại. Cánh quạt thường được đúc từ nhựa PP hoặc hợp kim nhôm, gồm 3 đến 5 lá cánh bản lớn, tạo ra lưu lượng gió cực kỳ mạnh mẽ.
• Cánh quạt ly tâm lồng sóc (Centrifugal Blower): Sử dụng phổ biến trong các model quạt hơi nước mini hoặc các dòng quạt gia đình cao cấp yêu cầu vận hành cực kỳ êm ái. Thiết kế lồng sóc tạo ra luồng gió hướng thẳng ổn định và kiểm soát tiếng ồn vượt trội.
• Động cơ điện (Electric Motor): Động cơ có nhiệm vụ truyền lực quay cho cánh quạt ở các cấp độ tốc độ khác nhau.

Màng giấy làm mát cellulose (Cooling Pad)

Cooling Pad được ví như lá phổi của quạt hơi nước, là nơi trực tiếp diễn ra quá trình trao đổi nhiệt và ẩm giữa nước và không khí.

Tấm làm mát được chế tạo từ cellulose (sợi gỗ) thạch anh tự nhiên, được liên kết keo và xử lý hóa chất chống nấm mốc chuyên dụng, ép lượn sóng chéo góc (thường là góc 45/45) tạo cấu trúc tổ ong. Thiết kế này tối đa hóa diện tích bề mặt tiếp xúc trong một thể tích lắp đặt cực kỳ nhỏ gọn. Tính chất thấm hút và mao dẫn mạnh mẽ của cellulose giúp nước chảy đều khắp màng giấy mà không bị đứt quãng (tham khảo thêm tầm quan trọng của việc bảo trì tại bài viết về vệ sinh tấm làm mát quạt điều hòa).

Thiết bị bơm chìm và đường ống phân phối nước

Hệ thống này chịu trách nhiệm cấp nước liên tục để giữ cho tấm Cooling Pad luôn ẩm ướt trong suốt quá trình vận hành chế độ Cool.

• Bơm chìm tuần hoàn (Submersible Pump): Là bơm ly tâm công suất nhỏ đặt dưới đáy bình chứa nước. Bơm đẩy nước lên máng phân phối nước phía đỉnh quạt.
• Máng phân phối nước (Distribution Tray): Nằm phía trên tấm làm mát, máng thiết kế các lỗ nhỏ li ti phân bổ đều. Nước từ bơm đẩy lên máng sẽ rỉ qua các lỗ này chảy đều xuống tấm Cooling Pad theo chiều thẳng đứng nhờ trọng lực.

Thùng chứa nước và cơ cấu phao ngắt an toàn

• Thùng chứa nước (Water Reservoir): Nằm dưới đáy quạt, trữ nguồn nước cấp cho bơm. Dung tích thùng chứa quyết định thời gian chạy liên tục của chế độ Cool (từ 10 lít đến hơn 100 lít tùy dòng máy). Thùng chứa thường có van xả đáy dưới gầm quạt để xả bỏ nước bẩn cũ (tham khảo kỹ thuật châm nước sạch tại hướng dẫn cách sử dụng quạt hơi nước).
• Cơ cấu phao ngắt an toàn (Float Switch): Gồm phao cơ học hoặc cảm biến mực nước điện tử. Khi mực nước hạ xuống dưới mức tối thiểu (Min), cảm biến sẽ truyền tín hiệu ngắt điện nguồn cấp cho bơm chìm, bảo vệ bơm không bị chạy cạn dẫn đến quá nhiệt cháy cuộn dây.

Mạch vi điều khiển (PCB) và các cảm biến

Mạch điện tử điều khiển toàn bộ hoạt động của quạt hơi nước. Mạch PCB nhận tín hiệu từ phím bấm vật lý hoặc điều khiển từ xa để đóng cắt rơ-le cấp nguồn cho động cơ quạt, bơm nước, motor đảo gió (swing) và kiểm soát các cảm biến an toàn.

Thân máy và màng lọc sơ cấp ngăn bụi

• Thân máy: Được đúc từ nhựa ABS hoặc PP nguyên sinh có độ bền cơ học cao, chống va đập và chống giòn gãy do tia UV. Bốn bánh xe xoay đa chiều dưới gầm giúp di chuyển quạt linh hoạt (đặc điểm tiện dụng được phân tích trong bài viết về chọn mua quạt làm mát không khí giá rẻ).
• Màng lọc sơ cấp (Dust Filter): Là tấm lưới nhựa PE đan khít bao bọc bên ngoài tấm làm mát, giữ lại bụi thô, xơ vải lơ lửng và bảo vệ tấm cellulose bên trong.

Chất lượng linh kiện quyết định độ bền bỉ của quạt

Chất lượng vật liệu chế tạo linh kiện quyết định trực tiếp đến độ bền bỉ và tính kinh tế lâu dài của quạt hơi nước.

Linh kiện quan trọng nhất là cuộn dây của động cơ quạt. Các dòng quạt trôi nổi giá rẻ thường sử dụng động cơ cuộn dây nhôm để cắt giảm chi phí. Tuy nhiên, quạt hơi nước chất lượng cao phải sử dụng động cơ cuộn dây đồng 100% nguyên chất. Dây đồng có điện trở suất thấp, tỏa nhiệt ít hơn khi vận hành liên tục, giúp động cơ bền bỉ chạy ổn định 24/24 trong những ngày nắng nóng gắt mà không bị quá nhiệt (thermal overload) gây cháy máy (tham khảo phân tích tại bài viết về việc dùng quạt làm mát bằng hơi nước có tốt không).

Quy trình vận hành và tương đồng kỹ thuật bảo dưỡng

Hiểu rõ cấu trúc của quạt hơi nước giúp người dùng dễ dàng tiến hành quy trình tự bảo dưỡng đúng kỹ thuật tại nhà.

Tương tự như quy trình bảo dưỡng các hệ thống thông gió công nghiệp (quý vị có thể tham khảo thêm kỹ thuật tại bài viết về cách vệ sinh quạt hút gió), quạt hơi nước cần được tháo rời lưới lọc bụi và tấm Cooling Pad để xịt rửa sạch bụi bẩn ít nhất 1 tháng một lần. Việc xả xối bình chứa nước cũ định kỳ giúp loại bỏ bùn bẩn lắng đọng, ngăn chặn vi khuẩn sinh sôi phát sinh mùi tanh hôi, bảo vệ an toàn cho hệ hô hấp của gia đình (tham khảo thêm kỹ thuật làm mát sâu tại cách làm mát quạt hơi nước).

Hệ thống làm mát hơi nước quy mô công nghiệp

Trong công nghiệp nặng, nguyên lý bay hơi làm mát của quạt hơi nước được nâng quy mô lên thành hệ thống hạ nhiệt áp suất âm khép kín.

Hệ thống này sử dụng các máy làm mát cố định, hay còn gọi là máy làm mát công nghiệp lắp trên mái hoặc tường nhà xưởng kết nối với các màng Cooling Pad lớn. Ở phía đối diện của xưởng, các hệ thống quạt thông gió công nghiệp vuông lớn được lắp đặt để hút khí nóng ra ngoài, tạo ra áp suất âm bên trong nhà xưởng. Áp suất âm này tự động kéo không khí tươi đi qua màng nước mát của các tấm Cooling Pad, giúp hạ nhiệt độ toàn bộ nhà xưởng xuống từ 5 đến 10 độ C một cách liên tục và cực kỳ tiết kiệm điện (quý vị có thể tham khảo thêm kỹ thuật đối lưu chéo tại bài viết về việc vừa mở máy lạnh vừa mở quạt hút và kỹ thuật tản nhiệt tại cách làm quạt mát như điều hòa).

Tổng kho quạt điện giới thiệu các sản phẩm liên quan

Để sở hữu những thiết bị làm mát bay hơi chất lượng cao, bền bỉ với cấu tạo linh kiện chuẩn xác nhất, Tổng kho quạt điện cung cấp các dòng sản phẩm:

• Máy làm mát: Các dòng quạt điều hòa hơi nước dân dụng từ phân khúc giá rẻ đến cao cấp cho gia đình, cam kết động cơ dây đồng 100% bền bỉ.
• Quạt hơi nước công nghiệp: Các tổ máy di động công suất lớn, lưu lượng gió mạnh mẽ cho quán ăn ngoài trời, sân vườn và xưởng mở.
• Máy làm mát công nghiệp: Hệ thống màng giấy Cooling Pad tản nhiệt cố định cho nhà xưởng áp suất âm dệt may, cơ khí.
• Quạt dân dụng: Các loại quạt đứng, quạt treo tường truyền thống sử dụng động cơ bền bỉ để hỗ trợ đối lưu luồng khí mát (đọc thêm hướng dẫn tại các bài viết về kỹ thuật cách lắp quạt thông gió cho phòng điều hòa).

Kết luận

Hiểu rõ cấu tạo của quạt hơi nước với các bộ phận cốt lõi như động cơ cánh quạt, tấm làm mát Cooling Pad xenluloza và hệ thống bơm chìm tuần hoàn là chìa khóa giúp người dùng lựa chọn được những thiết bị tản nhiệt bền bỉ, an toàn và đạt hiệu suất tản nhiệt tối đa. Việc bảo trì, vệ sinh định kỳ màng giấy tổ ong thạch anh và bình chứa nước sạch không chỉ đảm bảo làn gió thổi ra luôn mát mẻ tự nhiên, trong lành mà còn bảo vệ an toàn cho hệ hô hấp của người sử dụng và kéo dài tuổi thọ của thiết bị.
