Để vận hành một hệ thống làm mát quy mô lớn ổn định và chính xác trong năm 2026, việc hiểu rõ sơ đồ máy lạnh công nghiệp là yêu cầu bắt buộc đối với mọi kỹ sư và quản lý hạ tầng. Sơ đồ này không chỉ là một bản vẽ kỹ thuật khô khan mà là bản đồ tư duy, thể hiện sự kết nối phức tạp giữa các chu trình nhiệt động lực học, hệ thống điều khiển điện tử và mạng lưới luân chuyển môi chất. Trong một môi trường sản xuất hiện đại, nơi mà chất lượng không khí bên trong (IAQ) và hiệu suất năng lượng được đặt lên hàng đầu, sơ đồ máy lạnh công nghiệp chính là chìa khóa để tối ưu hóa vận hành và xử lý sự cố nhanh chóng.

Trong năm 2026, các hệ thống máy lạnh công nghiệp công suất lớn đã tiến xa hơn với sự tích hợp của công nghệ biến tần thông minh và các cảm biến IoT. Tuy nhiên, dù công nghệ có phát triển đến đâu, cốt lõi của chúng vẫn dựa trên các sơ đồ nguyên lý cơ bản của chu trình nén hơi. Tổng kho quạt điện, chuyên gia trong lĩnh vực cung cấp các giải pháp làm mát và thông gió, sẽ phân tích chi tiết các loại sơ đồ máy lạnh phổ biến nhất hiện nay, từ hệ thống Chiller giải nhiệt nước đến các dòng máy lạnh di động hiện đại.

Nguyên lý cốt lõi trong sơ đồ chu trình nén hơi năm 2026

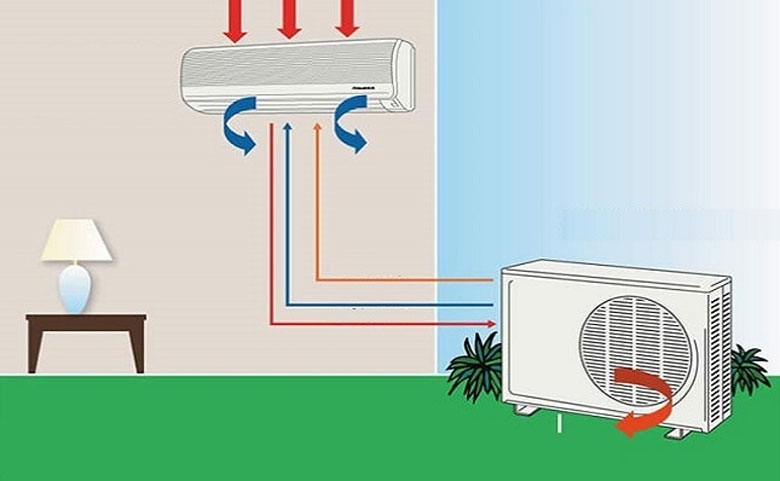

Hầu hết các sơ đồ máy lạnh công nghiệp hiện nay đều mô phỏng chu trình nén hơi (Vapor-Compression Cycle). Đây là một vòng lặp khép kín nơi môi chất lạnh (gas) thay đổi trạng thái liên tục để vận chuyển nhiệt lượng ra khỏi nhà xưởng.

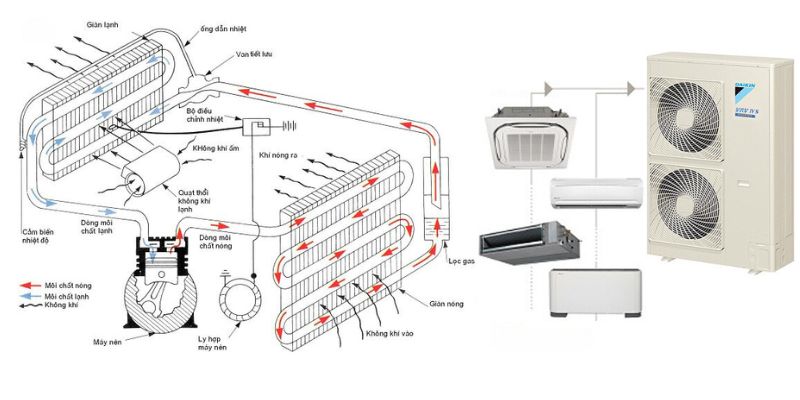

Bốn thành phần chính trong sơ đồ cơ bản

Trên bất kỳ sơ đồ nào, quý vị cũng sẽ thấy 4 bộ phận chiến lược được kết nối bằng đường ống môi chất:

• Máy nén (Compressor): Thường được ký hiệu ở vị trí trung tâm, là điểm bắt đầu của quá trình tăng áp.
• Dàn ngưng tụ (Condenser): Nơi môi chất nhả nhiệt ra môi trường. Trong các sơ đồ giải nhiệt gió, bộ phận này luôn đi kèm với quạt giải nhiệt dàn nóng.
• Van tiết lưu (Expansion Valve): Thiết bị điều chỉnh lưu lượng gas đi vào dàn lạnh, nơi áp suất bị hạ xuống đột ngột.
• Dàn bay hơi (Evaporator): Nơi môi chất hấp thụ nhiệt từ không khí hoặc nước, tạo ra hiệu ứng làm lạnh cho khu vực sản xuất.

Việc đọc hiểu sơ đồ này giúp kỹ thuật viên xác định được các điểm đo áp suất quan trọng khi thực hiện cách nạp gas máy lạnh công nghiệp, đảm bảo hệ thống đạt độ quá nhiệt (superheat) chuẩn xác.

Phân tích sơ đồ hệ thống Chiller giải nhiệt nước

Hệ thống Chiller là dòng máy lạnh phức tạp nhất, thường dùng cho các nhà máy quy mô cực lớn. Sơ đồ máy lạnh công nghiệp của Chiller không chỉ có một vòng lặp môi chất mà bao gồm ít nhất ba vòng tuần hoàn riêng biệt.

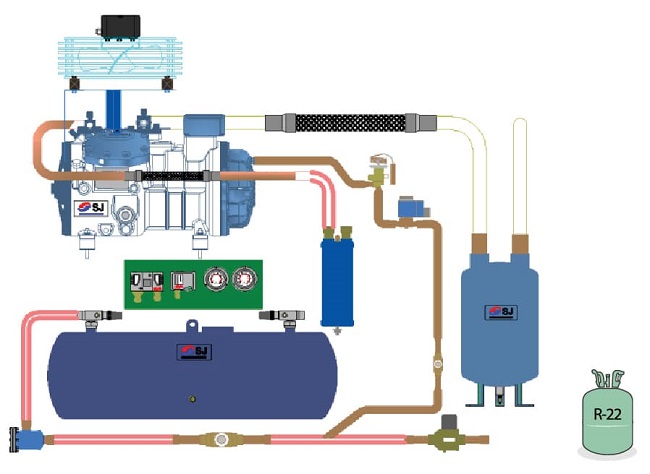

Vòng tuần hoàn môi chất lạnh (Refrigerant Loop)

Đây là vòng lặp trung tâm nằm bên trong máy Chiller. Trong sơ đồ này, máy nén trục vít hoặc máy nén ly tâm sẽ nén gas lạnh, đẩy tới dàn ngưng kiểu ống chùm để trao đổi nhiệt với nước giải nhiệt, sau đó qua van tiết lưu điện tử và trở về dàn bay hơi để làm lạnh dòng nước cấp.

Vòng tuần hoàn nước giải nhiệt (Cooling Water Loop)

Trên sơ đồ, vòng này kết nối dàn ngưng của Chiller với tháp giải nhiệt (Cooling Tower) đặt ngoài trời. Nước nóng từ dàn ngưng được bơm đẩy lên tháp, tại đây nước được làm mát nhờ sự bay hơi và quạt hướng trục công suất lớn trước khi quay trở lại máy Chiller. Quý vị cần lưu ý quạt hút gió là gì trong tháp giải nhiệt; nó đóng vai trò quyết định đến hiệu suất thải nhiệt của toàn bộ hệ thống.

Vòng tuần hoàn nước lạnh (Chilled Water Loop)

Đây là vòng kết nối dàn bay hơi của Chiller với các thiết bị đầu cuối như AHU (Air Handling Unit) hoặc FCU (Fan Coil Unit) đặt trong nhà xưởng. Nước lạnh ở nhiệt độ khoảng 7 độ C được bơm tới các dàn trao đổi nhiệt để làm mát không khí, sau đó nhận nhiệt và quay trở về Chiller ở nhiệt độ khoảng 12 độ C.

Sơ đồ máy lạnh dạng tủ đứng nối ống gió năm 2026

Đối với các nhà xưởng yêu cầu sự gọn gàng và khả năng phân phối khí đều, sơ đồ máy lạnh tủ đứng nối ống gió là một lựa chọn tối ưu. Sơ đồ này thể hiện rõ sự phối hợp giữa phần lạnh và phần thông gió.

Phần dàn lạnh đặt sàn (Indoor Unit)

Trong sơ đồ máy lạnh công nghiệp, dàn lạnh kiểu tủ đứng chứa các quạt ly tâm có áp suất tĩnh cao. Khí lạnh không thổi trực tiếp mà được dẫn vào hệ thống ống gió công nghiệp bọc cách nhiệt. Việc tính toán lưu lượng gió tại mỗi cửa gió (diffuser) phải dựa trên cách tính lưu lượng gió của quạt hút và quạt thổi để đảm bảo cân bằng khí trong phòng.

Hệ thống phân phối khí tươi (Fresh Air Intake)

Sơ đồ hiện đại năm 2026 luôn trích dẫn một đường ống khí tươi từ bên ngoài vào bộ trộn của dàn lạnh. Điều này đảm bảo nồng độ oxy trong nhà xưởng luôn đạt chuẩn, tránh việc nhân viên bị mệt mỏi do bí khí. Tuy nhiên, kỹ sư cần phải thận trọng trong việc thiết kế để tránh tình trạng vừa mở máy lạnh vừa mở quạt hút gây lãng phí năng lượng không cần thiết.

Đọc hiểu sơ đồ điện và điều khiển máy lạnh công nghiệp

Ngoài sơ đồ công nghệ đường ống, sơ đồ mạch điện là phần quan trọng không kém để đảm bảo an toàn vận hành trong năm 2026.

Mạch động lực và thiết bị bảo vệ

Sơ đồ điện thể hiện cách kết nối nguồn điện 3 pha vào máy nén và các động cơ quạt. Các thành phần không thể thiếu bao gồm:

• Biến tần (Inverter): Giúp điều chỉnh tốc độ máy nén theo tải nhiệt thực tế, tiết kiệm điện năng.
• Contactor và Rơ-le nhiệt: Bảo vệ động cơ khỏi các sự cố mất pha hoặc quá dòng.
• Bộ khởi động mềm (Soft Starter): Giảm dòng khởi động cho các hệ thống máy lạnh công nghiệp đứng công suất lớn, tránh gây sụt áp lưới điện nhà máy.

Mạch điều khiển thông minh IoT năm 2026

Sơ đồ điều khiển ngày nay bao gồm các bộ điều khiển lập trình PLC kết nối với các cảm biến nhiệt độ, áp suất và độ ẩm. Các dữ liệu này được truyền về trung tâm điều khiển (BMS), cho phép người quản lý giám sát trạng thái máy từ xa qua điện thoại hoặc máy tính. Nếu hệ thống gặp sự cố, sơ đồ logic sẽ tự động ngắt máy và phát tín hiệu cảnh báo vị trí lỗi.

Sơ đồ máy lạnh di động: Tính đơn giản nhưng hiệu quả cao

Trong các khu vực cần làm mát điểm cho máy móc hoặc công nhân đứng máy, sơ đồ máy lạnh di động (Spot Cooler) được ưu tiên nhờ sự tinh gọn.

Khác với hệ thống trung tâm, máy lạnh di động tích hợp tất cả các bộ phận vào một khối duy nhất. Sơ đồ này cho thấy luồng khí nóng thải ra từ dàn nóng sẽ được dẫn qua một ống riêng biệt lên cao hoặc ra ngoài, trong khi luồng khí lạnh được tập trung thổi qua các vòi linh hoạt. Việc hiểu sơ đồ cấu tạo này giúp người dùng thực hiện cách vệ sinh quạt hút gió dàn nóng và lọc bụi của máy một cách dễ dàng nhất.

Các lưu ý kỹ thuật khi thiết kế hệ thống từ sơ đồ nguyên lý

Để sơ đồ trên bản vẽ trở thành hệ thống thực tế hoạt động hiệu quả, cần chú ý đến các chi tiết kỹ thuật lắp đặt sau:

Bố trí bẫy dầu và bảo ôn

Trên sơ đồ đường ống môi chất, các vị trí dàn nóng cao hơn dàn lạnh cần phải có bẫy dầu (Oil Trap) để đảm bảo dầu máy nén không bị kẹt lại tại dàn lạnh mà có thể quay trở về bôi trơn máy nén. Ngoài ra, độ dày lớp bảo ôn đường ống đồng và ống nước lạnh phải được tính toán để ngăn chặn hiện tượng đọng sương, gây hư hại cho kết cấu trần nhà xưởng.

Cân bằng lưu lượng và áp suất

Trong các sơ đồ có nhiều dàn lạnh kết nối với một dàn nóng (như hệ thống VRV/VRF), việc lựa chọn bộ chia gas (Refnet) phải cực kỳ chính xác để đảm bảo lưu lượng môi chất đến mỗi dàn lạnh là đồng đều. Quý vị có thể áp dụng công thức tính công suất quạt hút kết hợp với thông số áp suất tĩnh của máy lạnh để chọn đường kính ống gió phù hợp nhất.
