Lắp đặt máy lạnh công nghiệp: Quy trình và tiêu chuẩn kỹ thuật 2026

An Bá ,
ĐĂNG TẢI: 15/06/2026 | CẬP NHẬT: 15/06/2026

Quy trình thiết kế và thi công hệ thống điều hòa không khí cho các nhà xưởng, tòa nhà cao tầng luôn đòi hỏi sự tính toán chuẩn xác và tuân thủ nghiêm ngặt các quy chuẩn xây dựng. Việc lắp đặt máy lạnh công nghiệp không chỉ đơn thuần là treo máy và kết nối đường ống, mà là một quy trình kỹ thuật phức tạp bao gồm gia cố kết cấu chịu lực, xử lý chống rung cơ học, hiệu chuẩn hệ thống thủy lực nước lạnh và cân bằng lưu lượng gió. Một sai sót nhỏ trong quá trình thi công có thể làm suy giảm nghiêm trọng hiệu suất làm lạnh, gây thất thoát năng lượng lớn và rút ngắn tuổi thọ thiết bị.

Đối với các chủ đầu tư, hiểu rõ quy trình lắp đặt tiêu chuẩn giúp kiểm soát chất lượng thi công của nhà thầu, đảm bảo an toàn vận hành hệ thống và tối ưu hóa tổng chi phí sở hữu. Dù hệ thống được lựa chọn là Chiller làm lạnh nước, hệ thống VRF thông minh hay các tổ máy Packaged đặt sàn, việc tuân thủ các nguyên lý nhiệt động lực học và thủy lực là điều bắt buộc để hệ thống đạt được hiệu suất thiết kế cao nhất.

Tổng kho quạt điện xin cung cấp bài hướng dẫn chi tiết về quy trình thi công, các tiêu chuẩn lắp đặt thiết bị và cơ chế đồng bộ hệ thống làm lạnh với hệ thống thông gió công nghiệp chuẩn kỹ thuật hiện nay.

MỤC LỤC

Các bước chuẩn bị trước khi thi công hệ thống

Trước khi đưa thiết bị vào vị trí lắp đặt, công tác khảo sát, tính toán và chuẩn bị mặt bằng thi công đóng vai trò quyết định đến tiến độ và độ an toàn của toàn bộ dự án.

Công tác đầu tiên là khảo sát kết cấu chịu lực của tòa nhà hoặc nhà xưởng. Các thiết bị lạnh công nghiệp như máy nén trục vít, bình bay hơi và tháp giải nhiệt có trọng lượng rất lớn, từ vài tấn đến hàng chục tấn khi chứa đầy nước và môi chất. Kỹ sư kết cấu phải tính toán lực tải trọng tĩnh và tải trọng động để thiết kế các bệ móng bê tông cốt thép gia cố vững chắc, đảm bảo không gây nứt vỡ kết cấu mái hoặc sàn nhà xưởng trong suốt quá trình vận hành lâu dài.

Bên cạnh đó, việc lập biện pháp thi công nâng hạ (rigging plan) là cực kỳ quan trọng. Do thiết bị thường được đặt trên mái nhà hoặc trong các phòng máy hẹp dưới tầng hầm, việc điều phối xe cẩu tự hành công suất lớn, thiết kế các sàn thao tác tạm thời và định vị các điểm treo móc cáp bảo hiểm phải được tính toán chi tiết để tránh các va chạm cơ học gây hỏng hóc vỏ thiết bị hoặc mất an toàn lao động.

Tiêu chuẩn lắp đặt các thiết bị cốt lõi ngoài trời và trong nhà

Quá trình định vị và cố định các tổ máy chính phải tuân thủ nghiêm ngặt các thông số khoảng cách vận hành và bảo trì của nhà sản xuất.

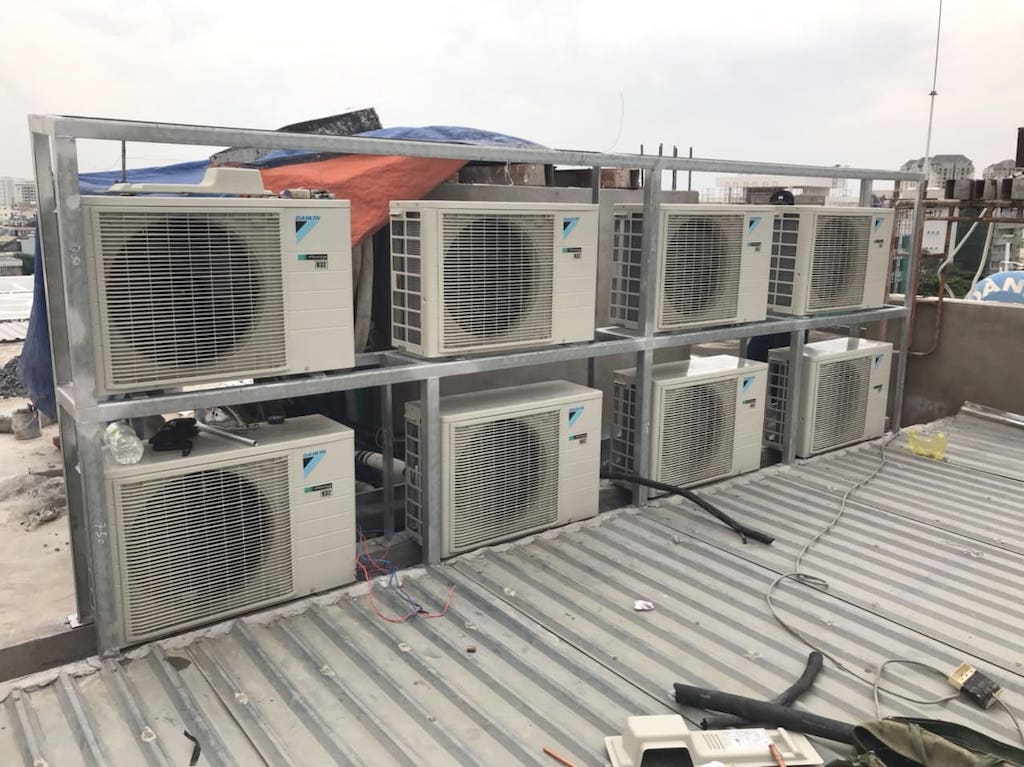

Lắp đặt dàn nóng ngoài trời và tháp giải nhiệt

Dàn nóng giải nhiệt gió và tháp giải nhiệt tuần hoàn phải được đặt ở những vị trí thông thoáng, không bị cản trở luồng gió thải và gió cấp.

Tránh hiện tượng quẩn gió: Khoảng cách giữa các tổ dàn nóng song song phải đủ rộng (tối thiểu 1.5 mét đến 2 mét tùy công suất) để luồng khí nóng thải ra từ dàn này không bị hút ngược vào dàn bên cạnh. Hiện tượng quẩn gió nóng sẽ làm tăng vọt áp suất ngưng tụ, giảm COP và gây quá tải máy nén.
Bảo vệ quạt tản nhiệt: Hệ thống quạt tản nhiệt hướng trục, hay còn gọi là quạt giải nhiệt dàn nóng ngoài trời, phải được định vị hướng thổi thẳng đứng lên trên hoặc hướng ra không gian mở, tránh thổi trực tiếp vào tường chắn hoặc các phòng làm việc lân cận để hạn chế tiếng ồn và nhiệt lượng tỏa ra.

Thiết kế bệ móng và chống rung cơ học

Máy nén trục vít hoặc ly tâm khi hoạt động ở tốc độ cao sẽ tạo ra lực rung động cơ học tần số thấp rất mạnh. Nếu không được triệt tiêu, rung động này sẽ truyền qua kết cấu tòa nhà, gây tiếng ồn khó chịu và có thể làm lỏng các mối nối ống dẫn gây rò rỉ gas hoặc nước.

Bệ móng bê tông: Thiết bị phải được đặt trên bệ móng bê tông có độ dày và trọng lượng gấp ít nhất 1.5 đến 2 lần trọng lượng của máy.
Sử dụng lò xo chống rung (Spring Isolators): Lắp đặt các bộ lò xo chống rung chuyên dụng dưới chân máy. Độ cứng của lò xo phải được tính toán chính xác dựa trên trọng lượng phân bổ tại từng chân máy để hấp thụ đến 95% lực rung động cơ học.

Định tuyến và kết nối đường ống dẫn môi chất và nước lạnh

Hệ thống đường ống dẫn gas (đồng) và dẫn nước lạnh (thép đen hoặc thép mạ kẽm) là mạch máu của hệ thống lạnh. Quá trình lắp đặt đường ống phải tuân thủ các quy tắc thủy lực nghiêm ngặt:

Hàn ống trong môi trường khí Nitơ: Khi hàn ống đồng dẫn gas, bắt buộc phải thổi khí Nitơ áp suất thấp qua ống để ngăn chặn quá trình oxy hóa tạo ra vảy muội đen bên trong ống. Vảy muội này nếu không được xử lý sẽ làm tắc nghẽn lưới lọc của van tiết lưu điện tử và phá hủy dầu bôi trơn máy nén.
Bọc cách nhiệt chống ngưng tụ: Toàn bộ đường ống dẫn gas lạnh và nước lạnh phải được bọc lớp cách nhiệt bằng cao su lưu hóa (như Superlon hoặc Armaflex) có độ dày tính toán chính xác để ngăn chặn hiện tượng ngưng tụ hơi nước ngoài vỏ ống gây nhỏ giọt hư hỏng trần thạch cao.

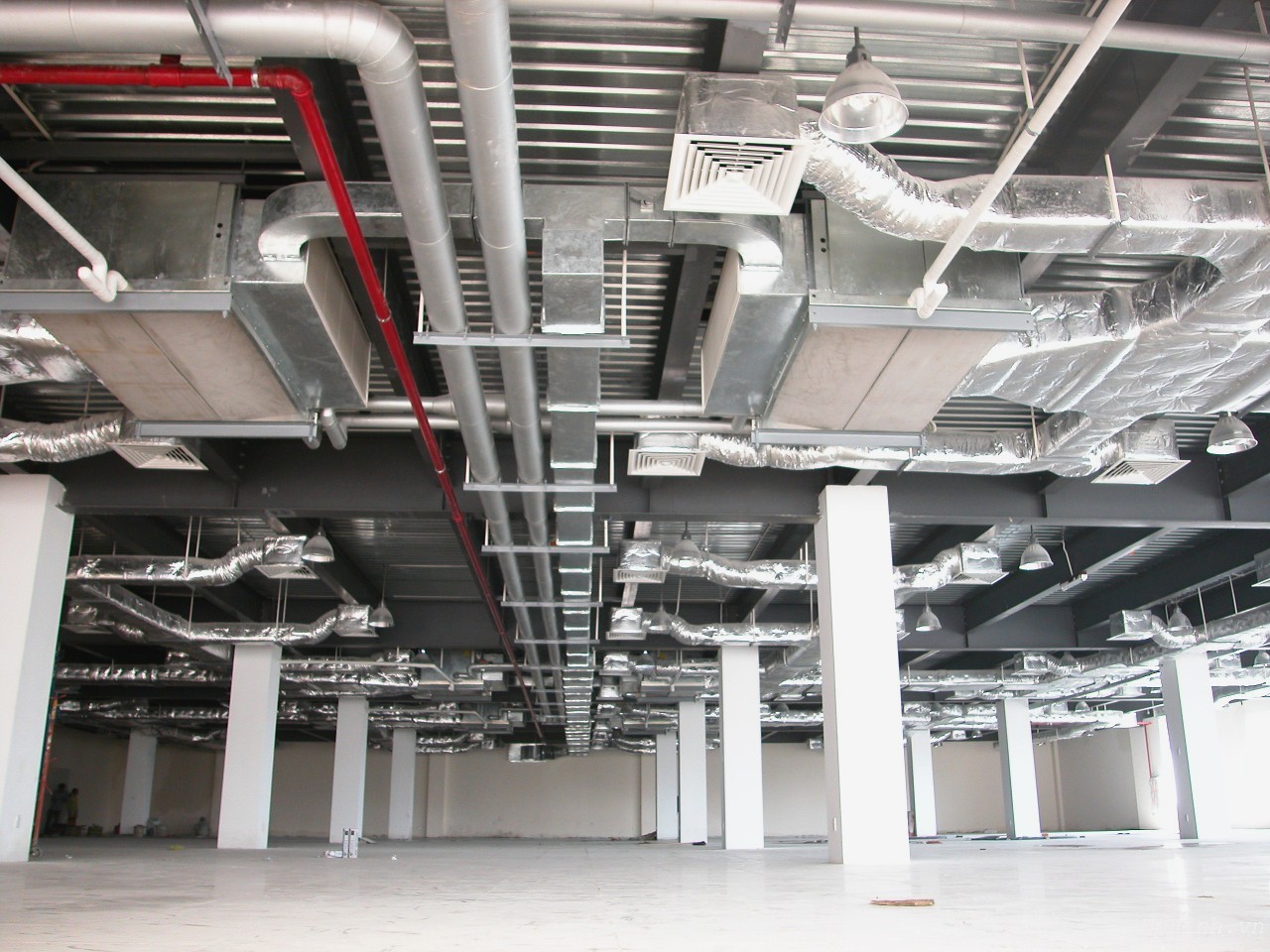

Kết nối hệ thống phân phối gió và ống dẫn cách nhiệt

Hệ thống phân phối gió lạnh từ thiết bị xử lý không khí trung tâm AHU/FCU đến các khu vực phòng phải đảm bảo lưu lượng gió đồng đều và giảm thiểu tổn thất áp suất.

Quá trình thi công đường ống gió (ống gió vuông tôn mạ kẽm hoặc ống gió mềm cách nhiệt) phải hạn chế tối đa các khúc cua gấp 90 độ. Mỗi khúc cua gấp là một điểm gây tổn thất áp suất tĩnh rất lớn và sinh ra tiếng ồn khí động học. Kỹ thuật viên lắp đặt đường ống phải sử dụng các co nối mềm tiêu âm tại vị trí kết nối giữa AHU và đường ống chính để cắt đứt đường truyền rung động cơ học.

Đồng thời, quá trình lắp đặt các ống gió công nghiệp mềm cách nhiệt phải kéo căng ống tối đa và cố định chắc chắn bằng đai siết thép, tránh để ống bị vặn xoắn hoặc võng xuống làm thu hẹp tiết diện dẫn khí, ảnh hưởng trực tiếp đến lưu lượng gió thực tế tại các cửa phân phối gió.

Nguyên tắc đồng bộ với hệ thống thông gió và cấp khí tươi

Trong các nhà xưởng sử dụng máy lạnh trung tâm, việc đồng bộ giữa làm lạnh và thông gió là bắt buộc để đảm bảo chất lượng không khí trong lành (IAQ) và tối ưu hóa năng lượng tiêu thụ.

Do hoạt động trong không gian kín, nồng độ khí CO2 và các chất độc hại phát sinh từ máy móc sẽ tích tụ rất nhanh. Kỹ sư thiết kế phải tính toán lắp đặt hệ thống quat thông gió công nghiệp để cấp khí tươi sạch từ ngoài vào và hút khí cũ ra ngoài. Lưu lượng thông gió cần được tính toán dựa trên thể tích phòng và số lần trao đổi khí (ACH), tuân thủ các công thức kỹ thuật tương tự như cách tính lưu lượng gió của quạt hút tiêu chuẩn.

Đồng thời, quá trình thi công phải tuân thủ nghiêm ngặt các nguyên lý kỹ thuật về cách lắp quạt thông gió cho phòng điều hòa để tránh hiện tượng áp suất âm quá lớn.

Nếu không có cơ chế cấp khí bù (Make-up Air) tương thích, áp suất âm sẽ hút không khí nóng ẩm từ ngoài vào phòng qua mọi khe hở, làm tăng tải nhiệt độ và buộc máy lạnh phải hoạt động quá công suất, dẫn đến lãng phí điện năng tiêu thụ (quý vị có thể tham khảo thêm phân tích kinh tế tại bài viết về việc vừa mở máy lạnh vừa mở quạt hút).

Thử nghiệm, hiệu chuẩn và bàn giao vận hành hệ thống

Sau khi hoàn tất công tác lắp đặt cơ khí và đấu nối điện, toàn bộ hệ thống phải trải qua quy trình thử nghiệm nghiêm ngặt trước khi đưa vào vận hành chính thức.

Công tác đầu tiên là thử áp suất và thử kín hệ thống đường ống dẫn gas bằng khí Nitơ áp suất cao (thường từ 28 bar đến 41.5 bar tùy loại gas) và duy trì trong 24 giờ để đảm bảo tuyệt đối không có rò rỉ tại các mối hàn. Tiếp theo là quy trình hút chân không sâu (sử dụng máy hút chân không chuyên dụng đạt độ chân không dưới 500 microns) để loại bỏ hoàn toàn hơi ẩm và không khí ẩm trong đường ống trước khi sạc môi chất lạnh.

Công tác tiếp theo là chạy thử và hiệu chuẩn hệ thống thủy lực (water balancing) và cân bằng lưu lượng gió (air balancing). Kỹ thuật viên sử dụng các thiết bị đo lưu lượng chuyên dụng để điều chỉnh các van cân bằng thủy lực trên đường ống nước Chiller và điều chỉnh các van tiết lưu gió trên đường ống gió, đảm bảo nước lạnh và khí lạnh được phân phối chính xác theo đúng lưu lượng thiết kế đến từng khu vực phòng.

Quá trình này giúp tối ưu hóa chỉ số COP của hệ thống và ngăn ngừa tiếng ồn phát sinh do vận tốc dòng chảy quá cao (quý vị có thể tham khảo thêm kỹ thuật tiêu âm tại bài viết về giảm tiếng ồn quạt hút).

Tổng kho quạt điện giới thiệu các sản phẩm liên quan

Để phục vụ cho công tác thi công, lắp đặt và hỗ trợ vận hành đồng bộ hệ thống máy lạnh công nghiệp chất lượng cao, Tổng kho quạt điện cung cấp các dòng sản phẩm và vật tư phụ trợ sau:

Máy lạnh di động công nghiệp: Giải pháp làm mát điểm cơ động từ Nakatomi, Dorosin, lắp đặt đơn giản, không cần hệ thống ống dẫn phức tạp, phù hợp cho nhà xưởng mở.
Ống gió công nghiệp: Cung cấp đầy đủ các loại ống gió mềm cách nhiệt, ống gió cứng phục vụ kết nối phân phối khí lạnh từ AHU/FCU.
Quạt giải nhiệt dàn nóng: Động cơ quạt hướng trục tản nhiệt dàn nóng máy lạnh trung tâm công suất lớn, chịu thời tiết và rung lắc tốt.
Quạt thông gió công nghiệp: Các loại quạt hút hướng trục vuông, tròn lắp tường phục vụ hệ thống thông gió cấp khí tươi đồng bộ cho phòng điều hòa.
Quạt ly tâm công nghiệp: Chuyên dùng cho hệ thống hút khói PCCC, thông gió đường ống dài trong các tòa nhà sử dụng điều hòa trung tâm.

Kết luận

Quy trình lắp đặt máy lạnh công nghiệp là một chuỗi các công đoạn kỹ thuật chính xác, đòi hỏi sự kết hợp đồng bộ giữa cơ khí lắp ráp, thủy lực đường ống và cân bằng khí động học. Việc tuân thủ các tiêu chuẩn lắp đặt về khoảng cách dàn nóng ngoài trời, chống rung bệ móng máy nén, bảo ôn cách nhiệt đường ống và cân bằng lưu lượng gió không chỉ đảm bảo hệ thống đạt được hiệu suất làm lạnh cao nhất mà còn giúp doanh nghiệp tiết kiệm chi phí điện năng vận hành hàng tháng và kéo dài tuổi thọ thiết bị.
